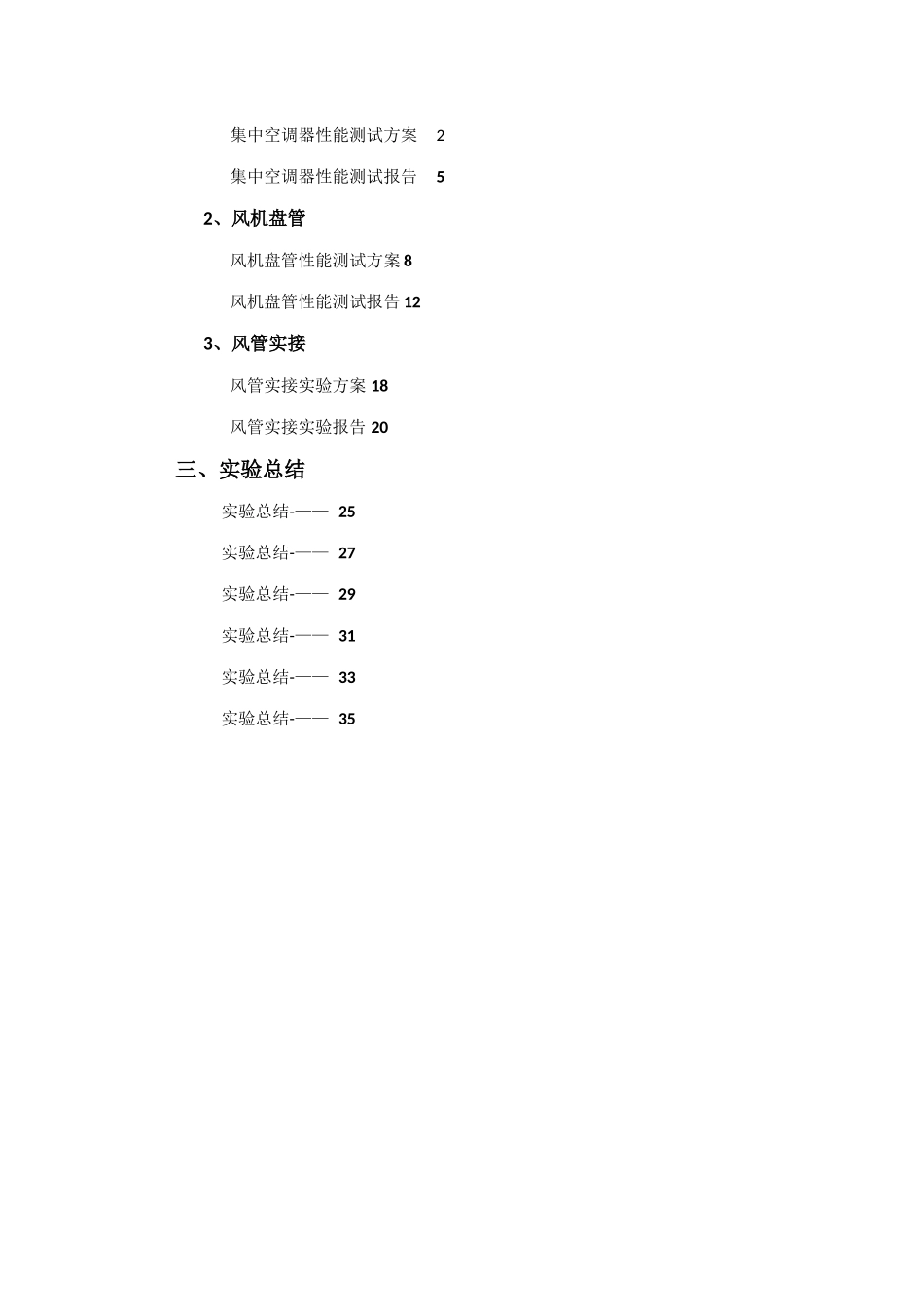

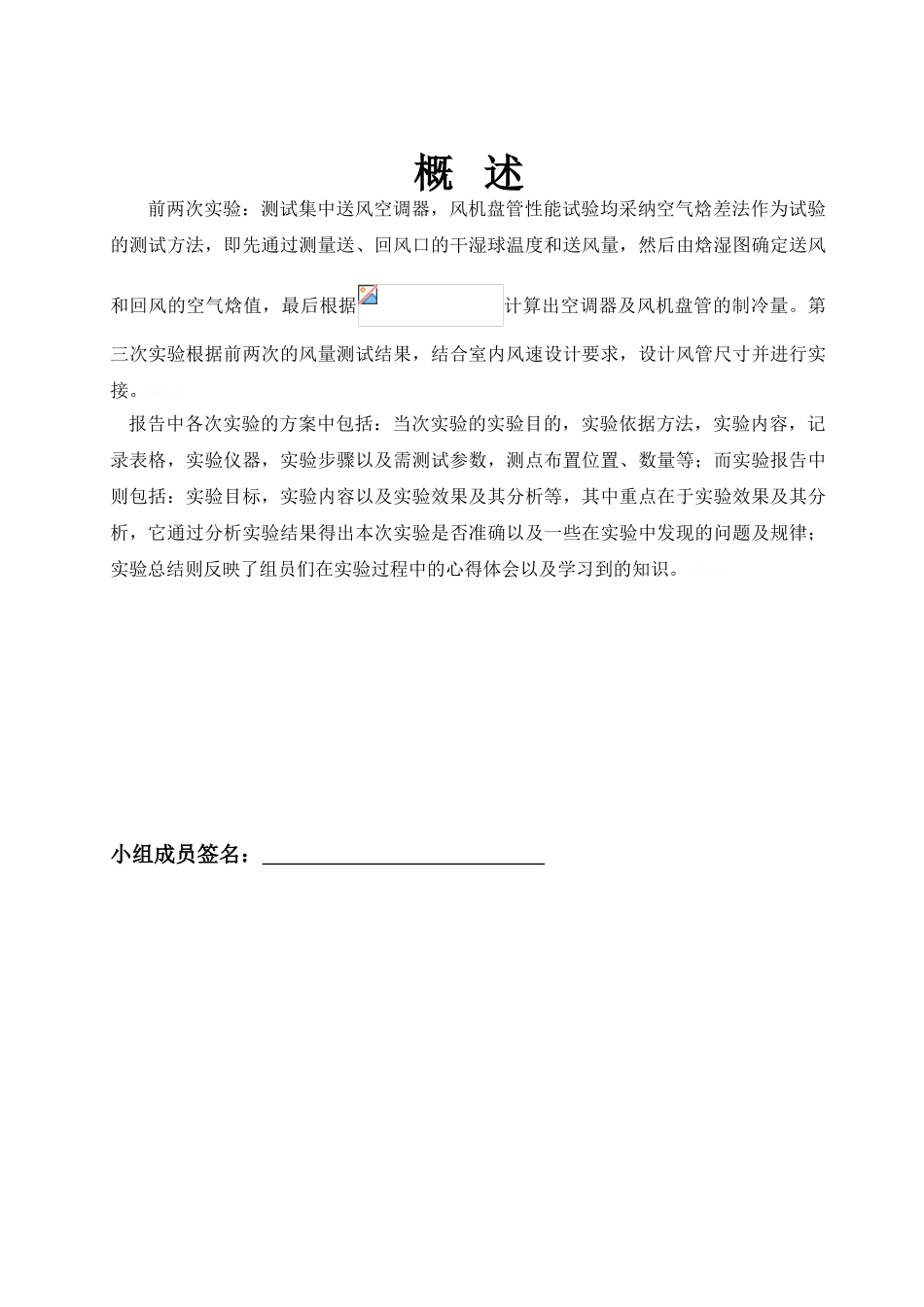

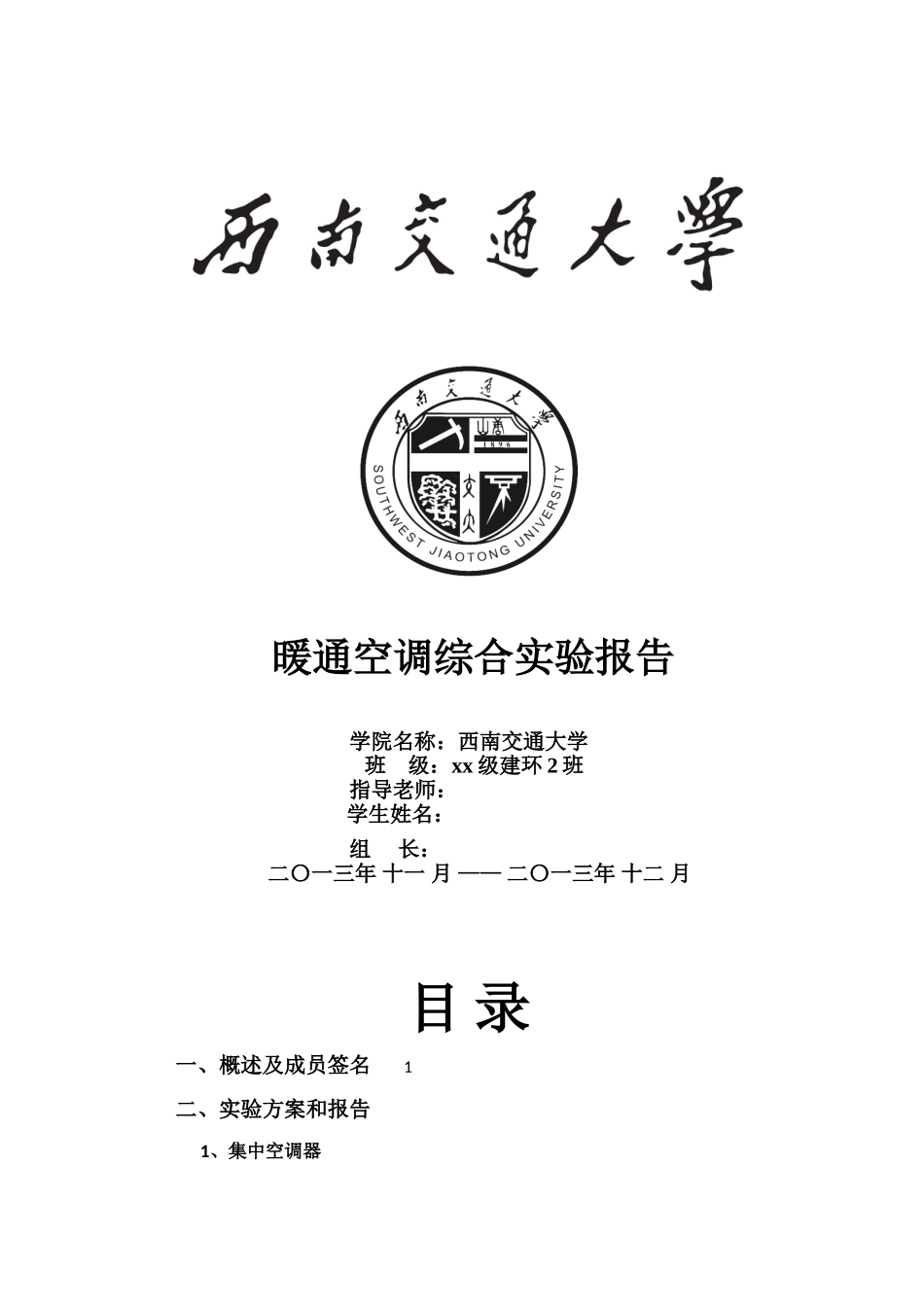

暖通空调综合实验报告学院名称：西南交通大学 班 级：xx 级建环 2 班指导老师：学生姓名：组 长： 二〇一三年 十一 月 —— 二〇一三年 十二 月目 录一、概述及成员签名1二、实验方案和报告1、集中空调器集中空调器性能测试方案2集中空调器性能测试报告52、风机盘管风机盘管性能测试方案 8风机盘管性能测试报告 123、风管实接风管实接实验方案 18风管实接实验报告 20三、实验总结实验总结-—— 25实验总结-—— 27实验总结-—— 29实验总结-—— 31实验总结-—— 33实验总结-—— 35概 述前两次实验：测试集中送风空调器，风机盘管性能试验均采纳空气焓差法作为试验的测试方法，即先通过测量送、回风口的干湿球温度和送风量，然后由焓湿图确定送风和回风的空气焓值，最后根据计算出空调器及风机盘管的制冷量。第三次实验根据前两次的风量测试结果，结合室内风速设计要求，设计风管尺寸并进行实接。mofej。 报告中各次实验的方案中包括：当次实验的实验目的，实验依据方法，实验内容，记录表格，实验仪器，实验步骤以及需测试参数，测点布置位置、数量等；而实验报告中则包括：实验目标，实验内容以及实验效果及其分析等，其中重点在于实验效果及其分析，它通过分析实验结果得出本次实验是否准确以及一些在实验中发现的问题及规律；实验总结则反映了组员们在实验过程中的心得体会以及学习到的知识。wX04c。小组成员签名： 集中送风空调性能测试实验方案课题组成员： 执笔人：一、 试验目的1. 理解空气焓差法空调性能测试基本原理2. 熟悉性能测试实验平台结构形式3. 锻炼动手能力二、 实验的理论依据测出送风量，根据干湿球温度查出送风状态及室内状态空气参数，再根据=（-）；=（-）计算出室内热湿负荷，以及模拟热湿负荷的热湿负荷。Mns4x。三、试验内容及要求3.1 试验内容在机组运行稳定后进行测试，测试内容见表 1。表 1 测试内容序号试验名称备注1室外干湿球温度DHM2 通风干湿表2室内干湿球温度热电偶+温度巡检仪3室内送、回风口干湿球温度热电偶+温度巡检仪4室内送风口风量风量罩5室内回风口风量三杯风速仪3.2 测试要求1、室外测点距离地面 1.5m，橘梨围护结构 1m 以上。用 DHM2 通风干湿表，上紧发条，4min 后开始读数。6c36R。2 室内面积小于，在室内活动中央离地面 1.5m 处布置一个干湿球温度测点。3.在室内送排风口中央各设置一个干湿球温度测点。4.在模拟热湿负荷机组空气进出口中央各布...
