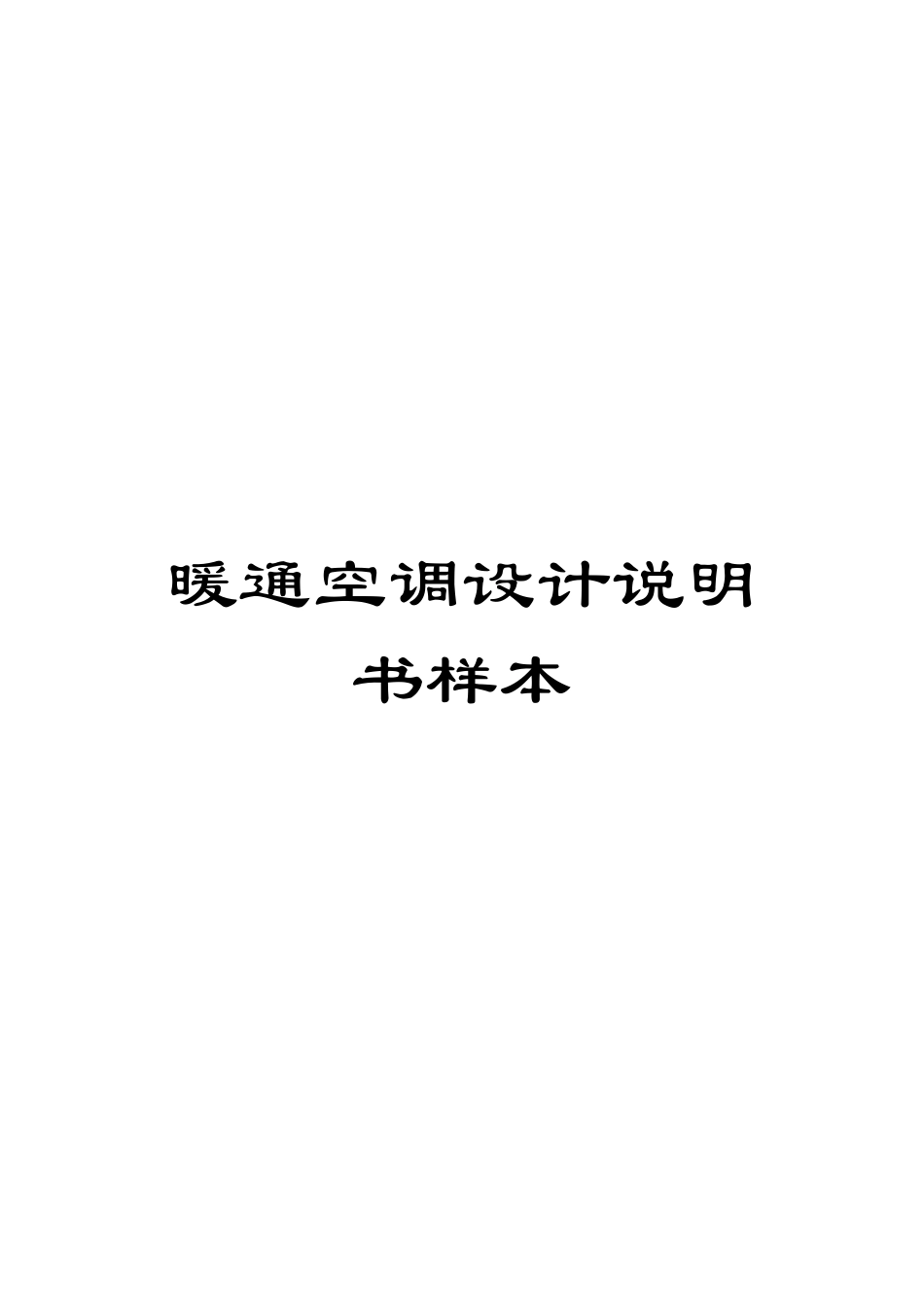

暖通空调设计说明书样本模板VIP专享

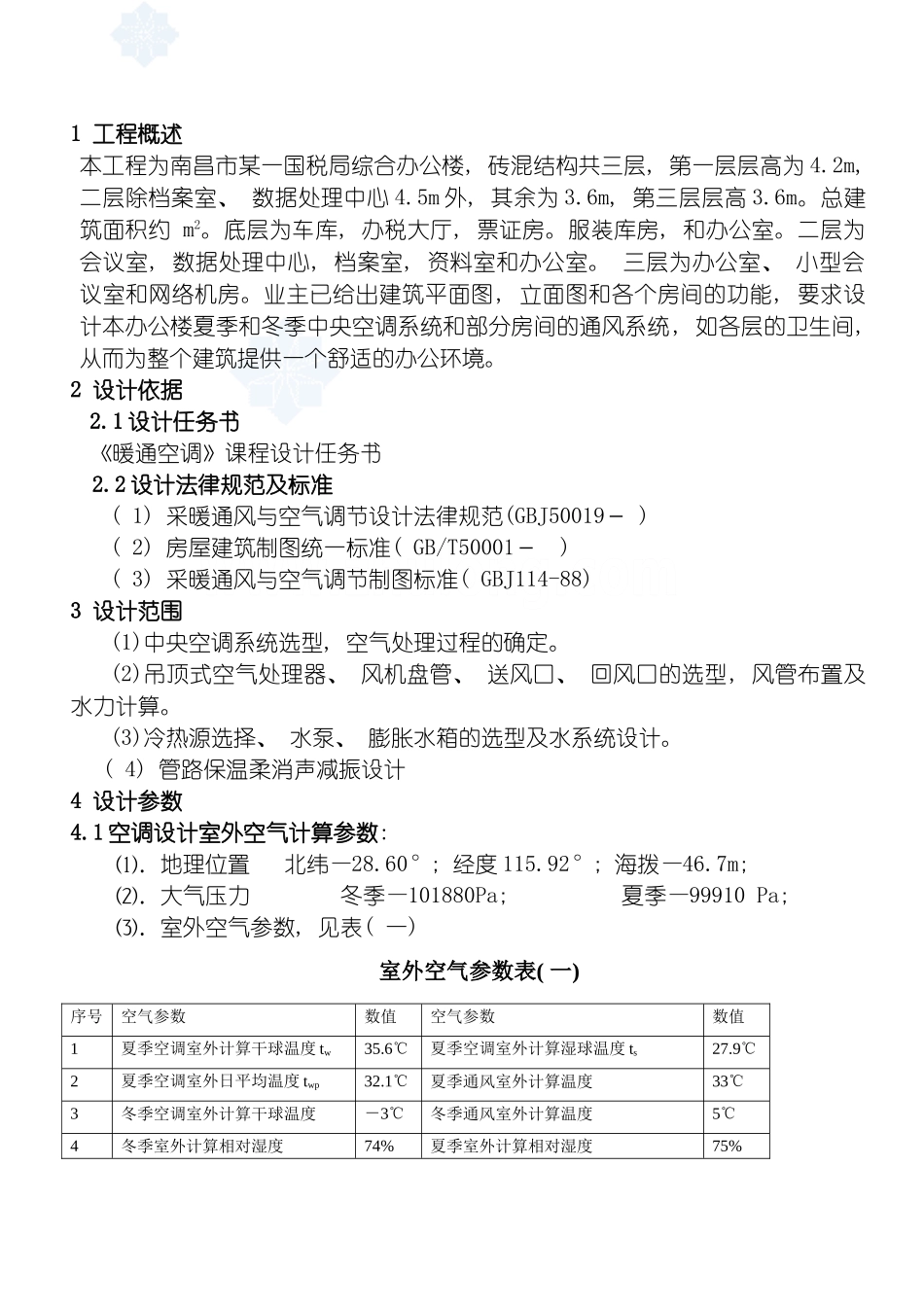

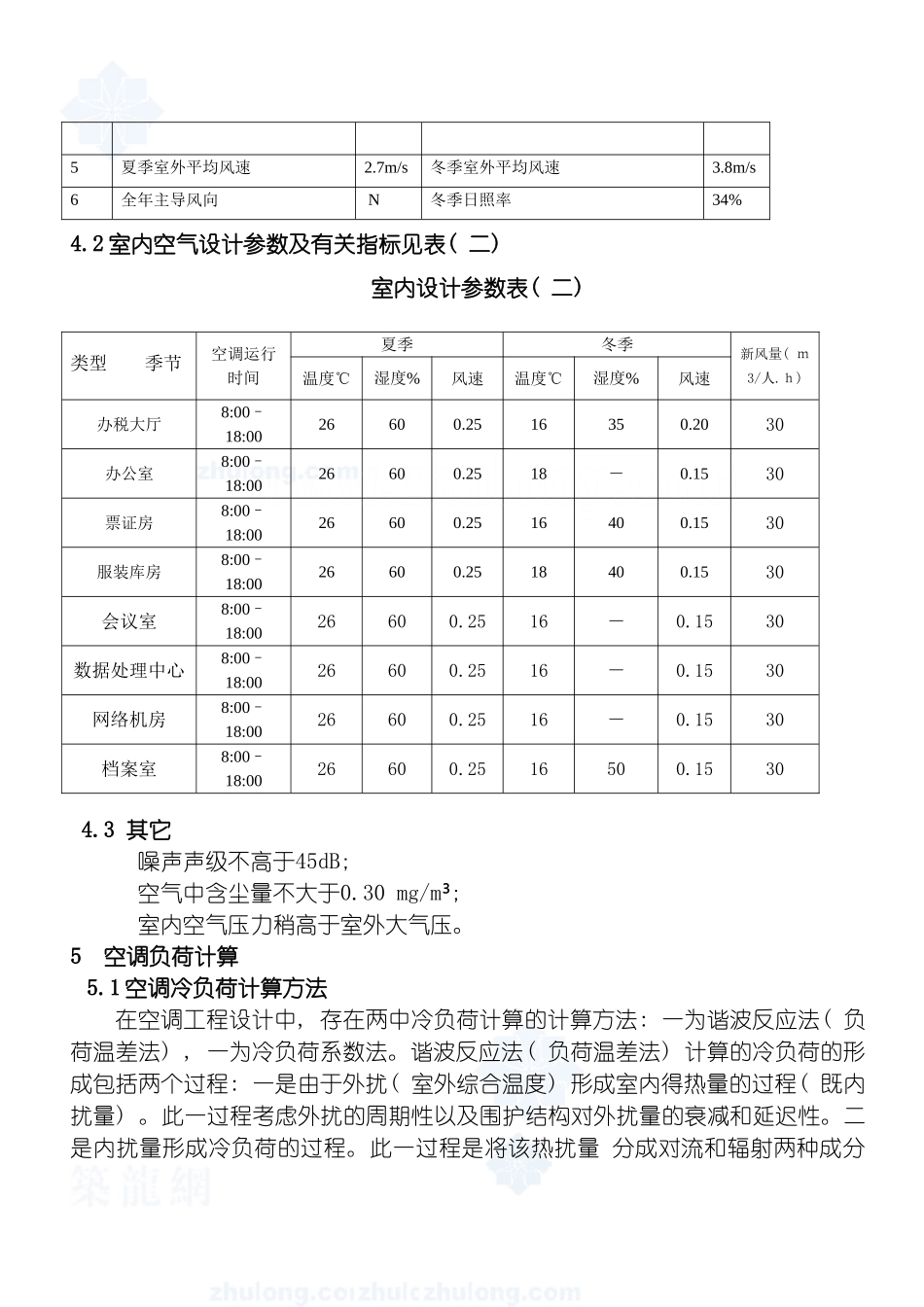

暖通空调设计说明书样本1 工程概述本工程为南昌市某一国税局综合办公楼, 砖混结构共三层, 第一层层高为 4.2m, 二层除档案室、 数据处理中心 4.5m 外, 其余为 3.6m, 第三层层高 3.6m。总建筑面积约 m2。底层为车库, 办税大厅, 票证房。服装库房, 和办公室。二层为会议室, 数据处理中心, 档案室, 资料室和办公室。 三层为办公室、 小型会议室和网络机房。业主已给出建筑平面图, 立面图和各个房间的功能, 要求设计本办公楼夏季和冬季中央空调系统和部分房间的通风系统, 如各层的卫生间, 从而为整个建筑提供一个舒适的办公环境。2 设计依据2.1 设计任务书《暖通空调》课程设计任务书2.2 设计法律规范及标准( 1) 采暖通风与空气调节设计法律规范(GBJ50019－ )( 2) 房屋建筑制图统一标准( GB/T50001－ ) ( 3) 采暖通风与空气调节制图标准( GBJ114-88) 3 设计范围(1)中央空调系统选型, 空气处理过程的确定。(2)吊顶式空气处理器、 风机盘管、 送风口、 回风口的选型, 风管布置及水力计算。(3)冷热源选择、 水泵、 膨胀水箱的选型及水系统设计。( 4) 管路保温柔消声减振设计4 设计参数4.1 空调设计室外空气计算参数: ⑴．地理位置 北纬—28.60°; 经度 115.92°; 海拨—46.7m; ⑵．大气压力 冬季—101880Pa; 夏季—99910 Pa; ⑶．室外空气参数, 见表( 一) 室外空气参数表( 一) 序号空气参数数值空气参数数值1夏季空调室外计算干球温度 tw35.6℃夏季空调室外计算湿球温度 ts27.9℃2夏季空调室外日平均温度 twp32.1℃夏季通风室外计算温度33℃3冬季空调室外计算干球温度－3℃冬季通风室外计算温度5℃4冬季室外计算相对湿度74%夏季室外计算相对湿度75%5夏季室外平均风速2.7m/s冬季室外平均风速3.8m/s6全年主导风向 N冬季日照率34%4.2 室内空气设计参数及有关指标见表( 二) 室内设计参数表( 二) 类型 季节空调运行时间夏季冬季新风量( ｍ3/人.ｈ) 温度℃湿度%风速温度℃湿度%风速办税大厅8:00–18:0026600.2516350.20 30办公室8:00–18:0026600.2518－0.1530票证房8:00–18:0026 600.2516400.1530服装库房8:00–18:0026600.2518400.1530会议室8:00–18:0026600.2516－0.1530数据处理中心8:00–18:0026600.2516－0.1530网络机房8:00–18:0026600.2516－0.1530档案室8:00–18:0026600.2516500.15304.3 其它噪声声级不高于45dB; 空气中含尘量不大于0.30 mg/m ;³ 室内空气...
