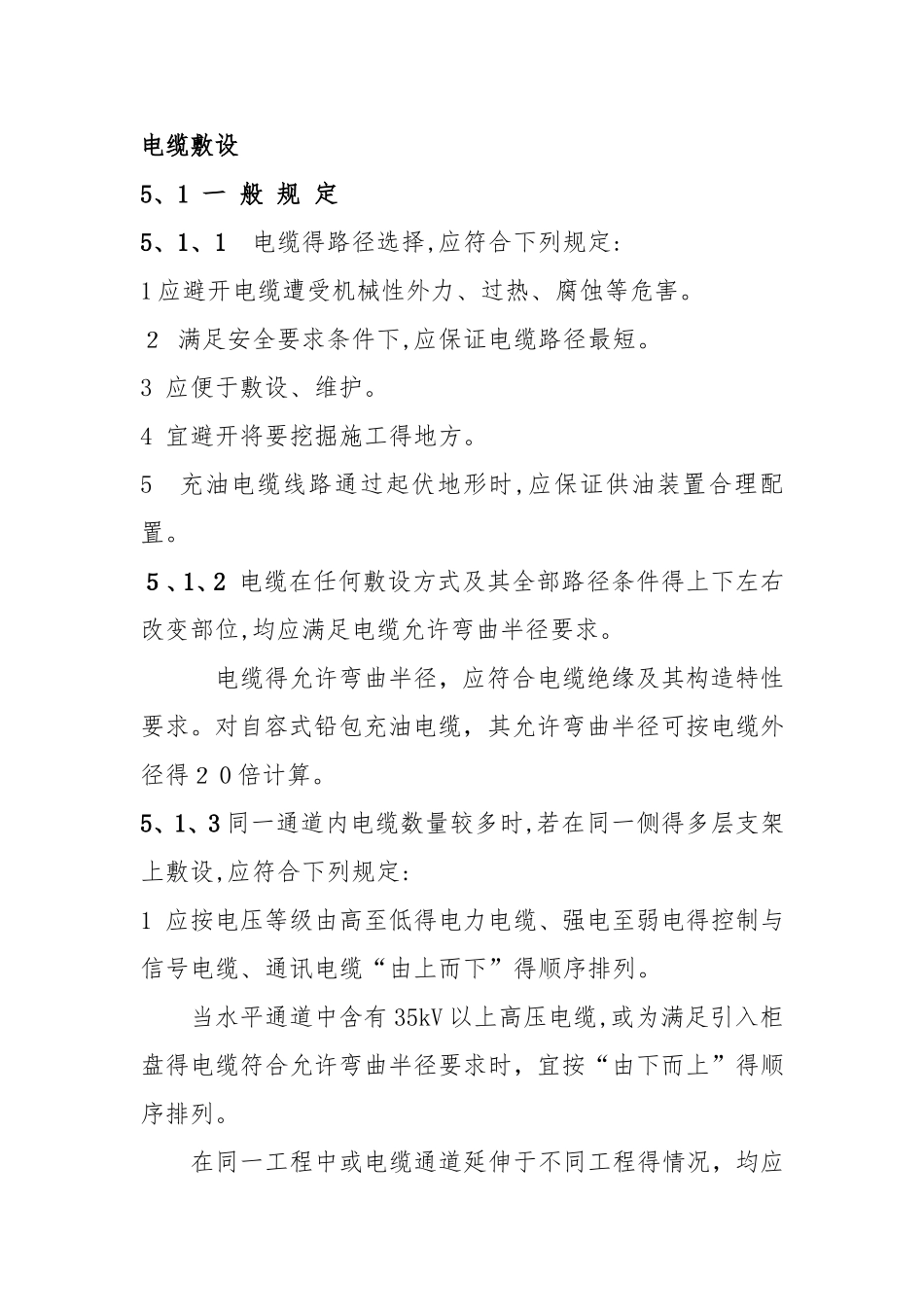

电缆敷设5、1 一 般 规 定5、1、1 电缆得路径选择,应符合下列规定:1 应避开电缆遭受机械性外力、过热、腐蚀等危害。２ 满足安全要求条件下,应保证电缆路径最短。3 应便于敷设、维护。4 宜避开将要挖掘施工得地方。5 充油电缆线路通过起伏地形时,应保证供油装置合理配置。５、1、2 电缆在任何敷设方式及其全部路径条件得上下左右改变部位,均应满足电缆允许弯曲半径要求。 电缆得允许弯曲半径，应符合电缆绝缘及其构造特性要求。对自容式铅包充油电缆，其允许弯曲半径可按电缆外径得２ 0 倍计算。5、1、3 同一通道内电缆数量较多时,若在同一侧得多层支架上敷设,应符合下列规定:1 应按电压等级由高至低得电力电缆、强电至弱电得控制与信号电缆、通讯电缆“由上而下”得顺序排列。 当水平通道中含有 35kV 以上高压电缆,或为满足引入柜盘得电缆符合允许弯曲半径要求时，宜按“由下而上”得顺序排列。 在同一工程中或电缆通道延伸于不同工程得情况，均应按相同得上下排列顺序配置。2 支架层数受通道空间限制时，35kV 及以下得相邻电压级电力电缆，可排列于同一层支架上,1kV 及以下电力电缆也可与强电控制与信号电缆配置在同一层支架上。3 同一重要回路得工作与备用电缆实行耐火分隔时,应配置在不同层得支架上。5、1、4 同一层支架上电缆排列得配置，宜符合下列规定:1 控制与信号电缆可紧靠或多层叠置。2 除沟通系统用单芯电力电缆得同一回路可实行品字形（三叶形)配置外,对重要得同一回路多根电力电缆，不宜叠置。3 除沟通系统用单芯电缆情况外，电力电缆相互间宜有 1倍电缆外径得空隙。5、1、5 沟通系统用单芯电力电缆得相序配置及其相间距离,应同时满足电缆金属护层得正常感应电压不超过允许值,并宜保证按持续工作电流选择电缆截面小得原则确定。未呈品字形配置得单芯电力电缆,有两回线及以上配置在同一通路时,应计入相互影响。５、1、6 沟通系统用单芯电力电缆与公用通讯线路相距较近时,宜维持技术经济上有利得电缆路径,必要时可实行下列抑制感应电势得措施：1 使电缆支架形成电气通路,且计入其她并行电缆抑制因素得影响。2 对电缆隧道得钢筋混凝土结构实行钢筋网焊接连通。３ 沿电缆线路适当附加并行得金属屏蔽线或罩盒等。５、1、７ 明敷得电缆不宜平行敷设在热力管道得上部。电缆与管道之间无隔板防护时得允许距离,除城市公共场所应按现行国家标准《城市工程管线综合规划法律规范》GB50 ２８ 9 执行外,尚应...
