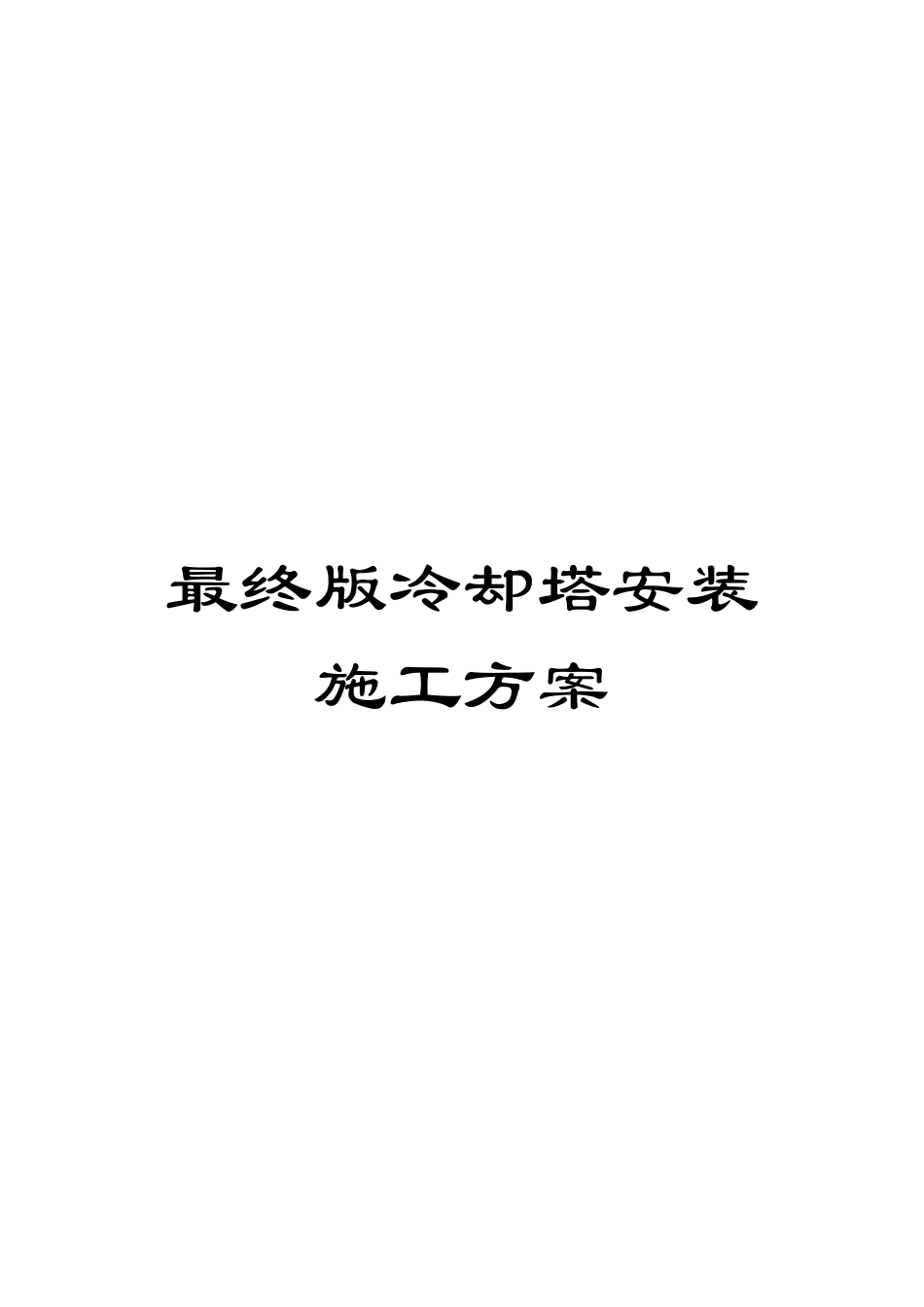

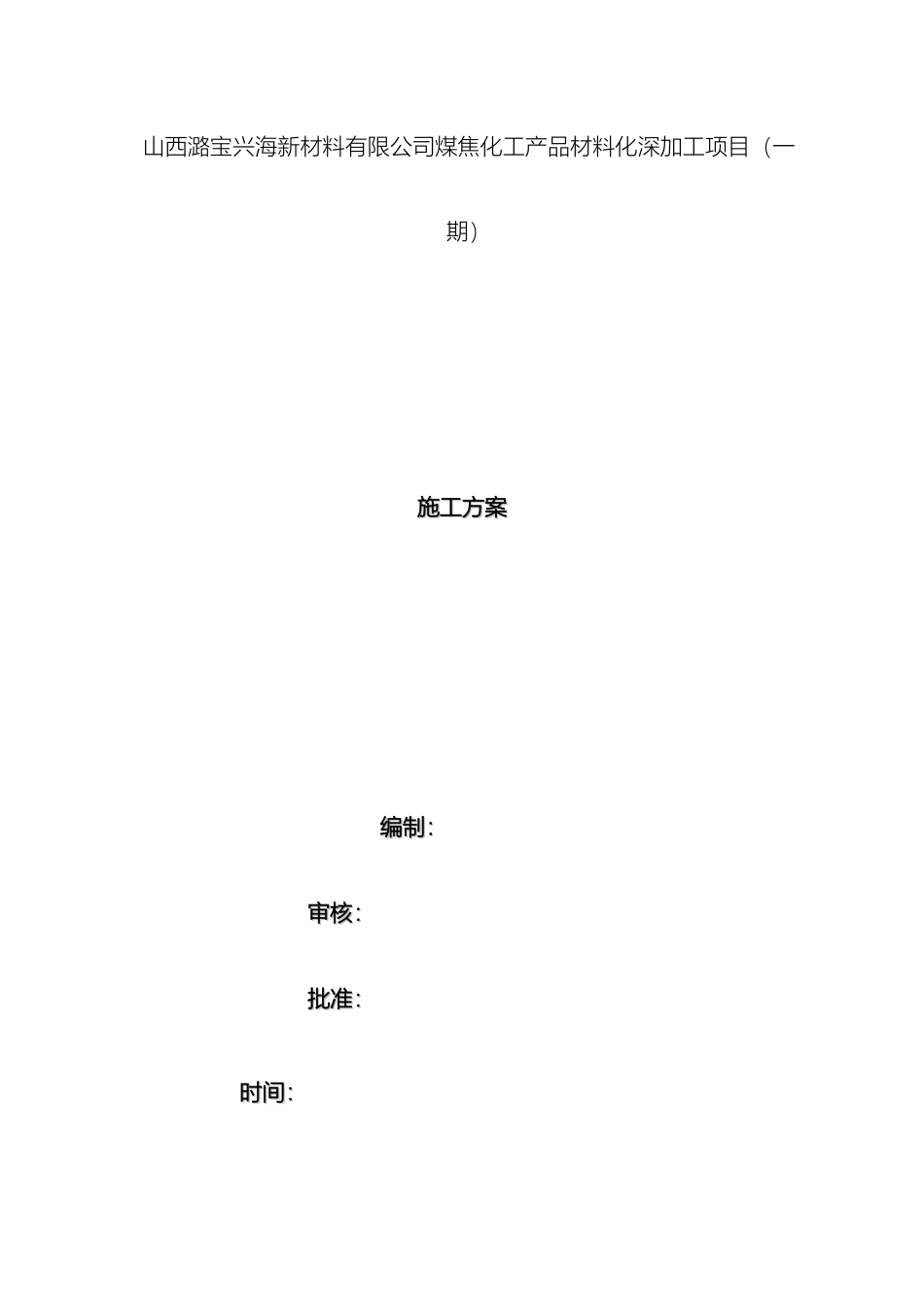

最终版冷却塔安装施工方案山西潞宝兴海新材料有限公司煤焦化工产品材料化深加工项目（一期）施工方案施工方案编制：编制：审核：审核：批准：批准： 时间：时间：目录一、工程简介…………………………………………2二、施工组织 ………………………………………3三、施工前的技术准备及措施 ……………………4四、施工工艺、技术要求及质量控制点……………4五、施工质量保证体系及措施 ……………………13六、施工安全保证体系及措施 ……………………13七、JHA 分析即危险源分析…………………………14八、需方配合的工作…………………………………15九、施工机具…………………………………………15十、用电负荷计划……………………………………15十一、电机、风机试车步骤…………………………16十二、 运行维护说明 ………………………………18一、工程简介 该项目为山西潞宝兴海新材料有限公司煤焦化工产品材料化深加工项目（一期）循环水站冷却塔。根据工程结构情况，要求冷却塔现场组装。本次工程施工的依椐为采购合同、技术协议及工程图纸，塔内构件及风筒由冷却塔分公司进行设计制作的，施工安装由冷却塔分公司承担。为确保本工程的进度和工程质量，保证人身、设备安全，协调衔接各个工序，特制定本方案。⒈ 施施工场地点及工程特点： 该项目为山西潞宝兴海新材料有限公司煤焦化工产品材料化深加工项目（一期）循环水站冷却塔■ 塔体为砼结构框架，框架外安装玻璃钢维护板逆流式机械通风冷却塔。■ 单塔处理水量 5000m³/h■ 进塔水温 41℃■ 出塔水温 31℃ ⒉ 施工内容； ⒉1 冷却塔顶风机、电机安装。 ⒉2 冷却塔风筒安装。 ⒉3 冷却塔内配水系统固定装置焊接安装。⒉4 冷却塔塔体玻璃钢围护壁板安装。 ⒉5 冷却塔内填料吊托件焊接安装。 ⒉6 冷却塔内配水系统安装。 ⒉7 冷却塔内填料粘接及安装。 ⒉8 冷却塔内导水条的安装。 ⒉9 冷却塔内收水器组装及安装。 ⒉10 冷却塔内挡雾板安装。 ⒉11 冷却塔立管安装。 ⒉12 避雷系统安装。 ⒉13 照明系统安装。 ⒉14 电机操作柱安装。 ⒉15 电缆桥架安装。 ⒊ 编制依据： 根据与中国项目循环水场新建工程采购合同、技术协议及工程图纸等编。 建筑物防雷设计法律规范 GB50057－94 冷却塔塑料部件技术条件 DL/T742- 给排水管道工程施工及验收法律规范 GB50268-97 塑料拉伸试验方法 GB/T1040-92 玻璃纤维增强塑料用液体不饱和...
