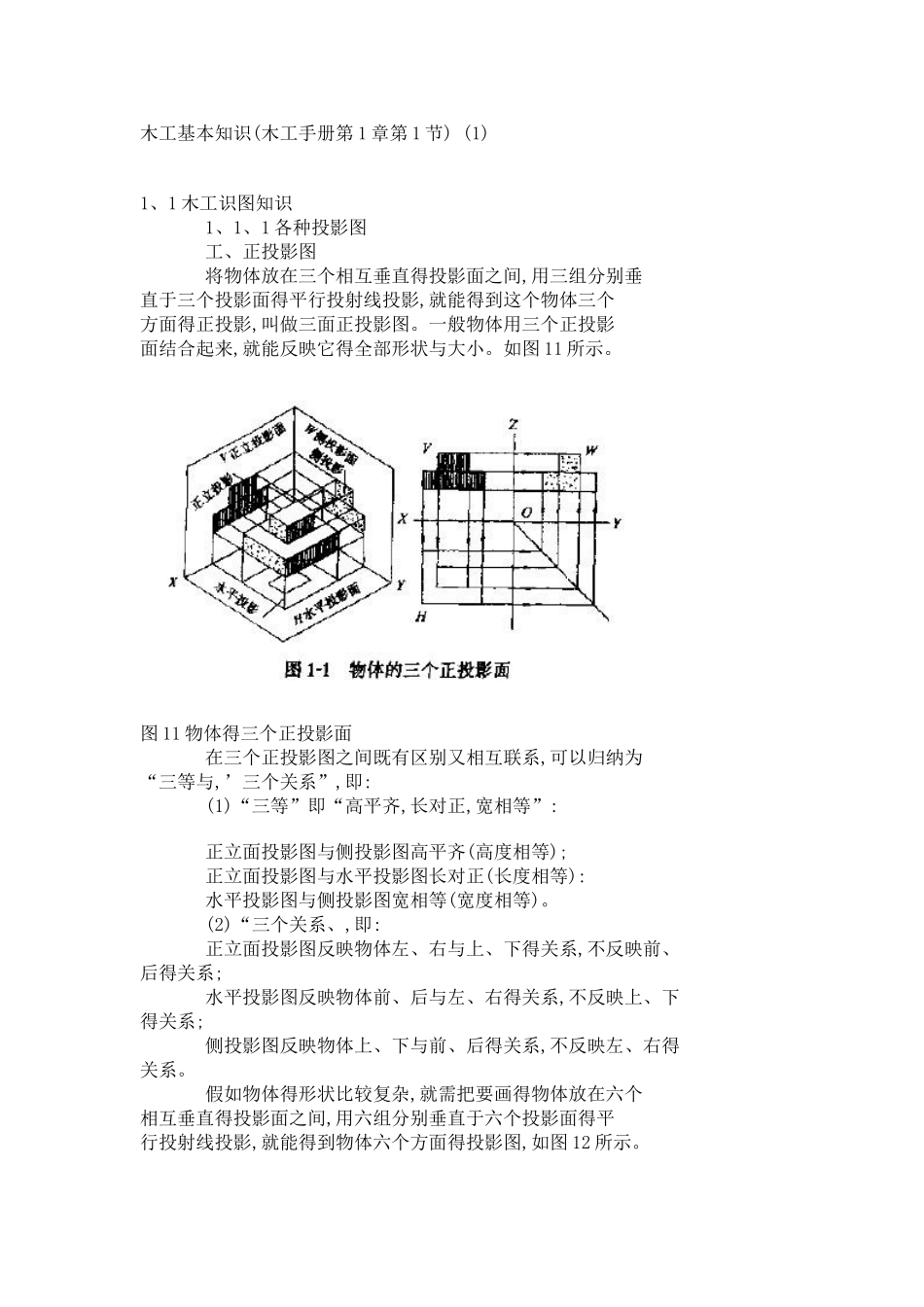

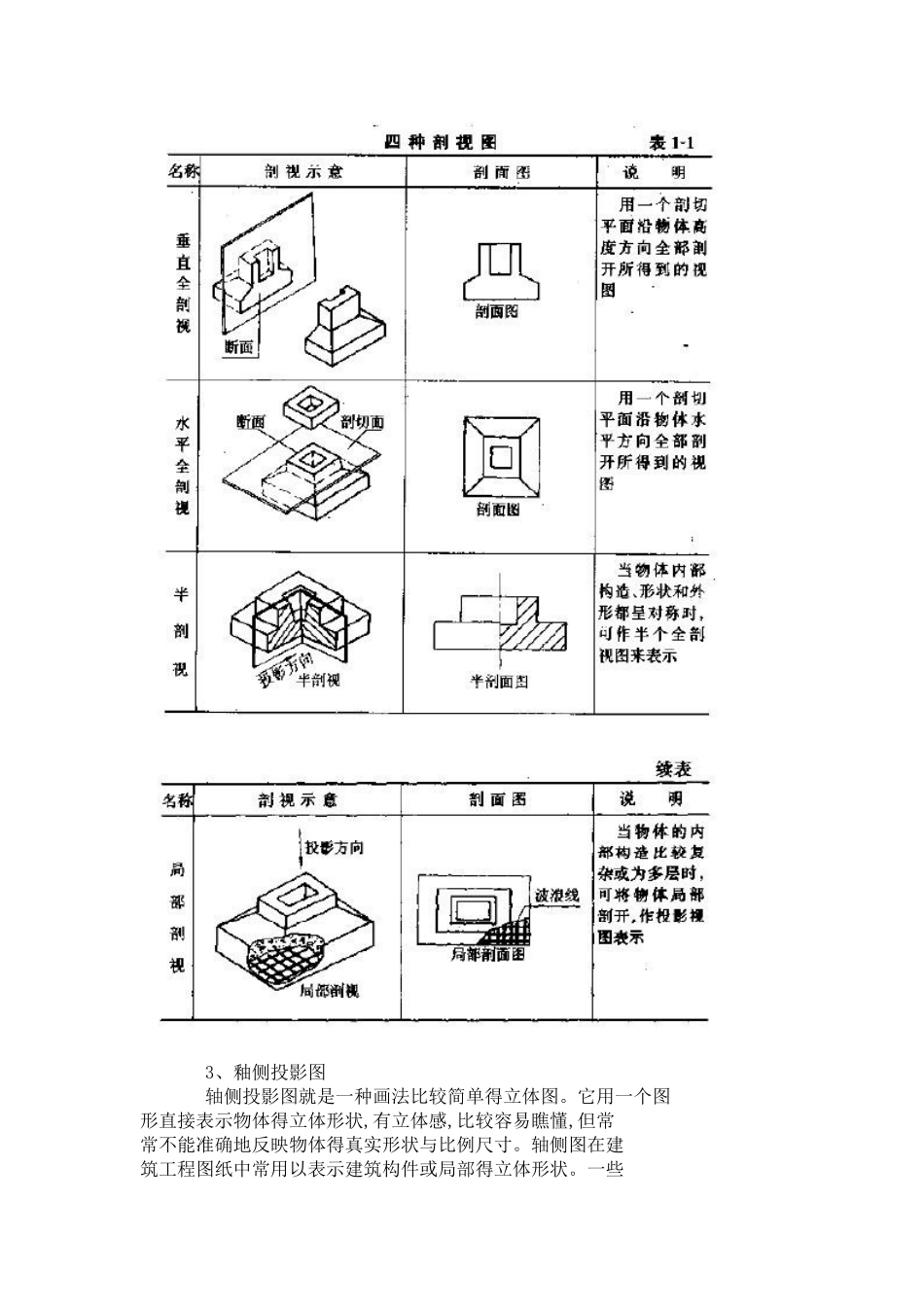

木工基本知识(木工手册第 1 章第 1 节) (1) 1、1 木工识图知识 1、1、1 各种投影图 工、正投影图 将物体放在三个相互垂直得投影面之间,用三组分别垂直于三个投影面得平行投射线投影,就能得到这个物体三个方面得正投影,叫做三面正投影图。一般物体用三个正投影面结合起来,就能反映它得全部形状与大小。如图 11 所示。图 11 物体得三个正投影面 在三个正投影图之间既有区别又相互联系,可以归纳为“三等与,’三个关系”,即: (1)“三等”即“高平齐,长对正,宽相等”: 正立面投影图与侧投影图高平齐(高度相等); 正立面投影图与水平投影图长对正(长度相等): 水平投影图与侧投影图宽相等(宽度相等)。 (2)“三个关系、,即: 正立面投影图反映物体左、右与上、下得关系,不反映前、后得关系; 水平投影图反映物体前、后与左、右得关系,不反映上、下得关系; 侧投影图反映物体上、下与前、后得关系,不反映左、右得关系。 假如物体得形状比较复杂,就需把要画得物体放在六个相互垂直得投影面之间,用六组分别垂直于六个投影面得平行投射线投影,就能得到物体六个方面得投影图,如图 12 所示。 2、剖面图 由于建筑物得内部构造与形状比较复杂,仅用外表形状得六个视图难以表达内部得尺寸、形状与构造,这就需要用剖视得方法画出剖面图。剖面图就就是假想用一个平面(剖切面)把物体切去一部分,物体被切断得部分称为断面或截面,把断面形状以及剩余得部分用正投影方法画出剖面图。如图13 所示。 在建筑图中,按建筑物被剖视得情况不同,可归纳为四种剖视〕如表 11 所示 3、釉侧投影图 轴侧投影图就是一种画法比较简单得立体图。它用一个图形直接表示物体得立体形状,有立体感,比较容易瞧懂,但常常不能准确地反映物体得真实形状与比例尺寸。轴侧图在建筑工程图纸中常用以表示建筑构件或局部得立体形状。一些水、暖工程图纸也可用轴侧图表示。轴测投影图又可分为四种 1 如表 12 所示1、1、2 施工图得种类1 总平面图总平面图就是指一项建设工程得总休平面布置,在总平面图中主要表明建筑物得位置、坐标、标高,就是房屋定位、施工放线、土方施工及施工总平面布置得依据 总平面图包括以下内容: (1)平面布置图:标注建筑物、构筑物得位置、坐标标高; (2)竖向设计:建筑区域内得竖向关系; 〔3)道路:表明建筑区域内得交通交系,包括纵剖面图、横断面图、路面设计图与平面图; (4)给水、排水、电力、供热、通讯、煤气等室外管网图; (5)绿化布置...
