机加工检验规范

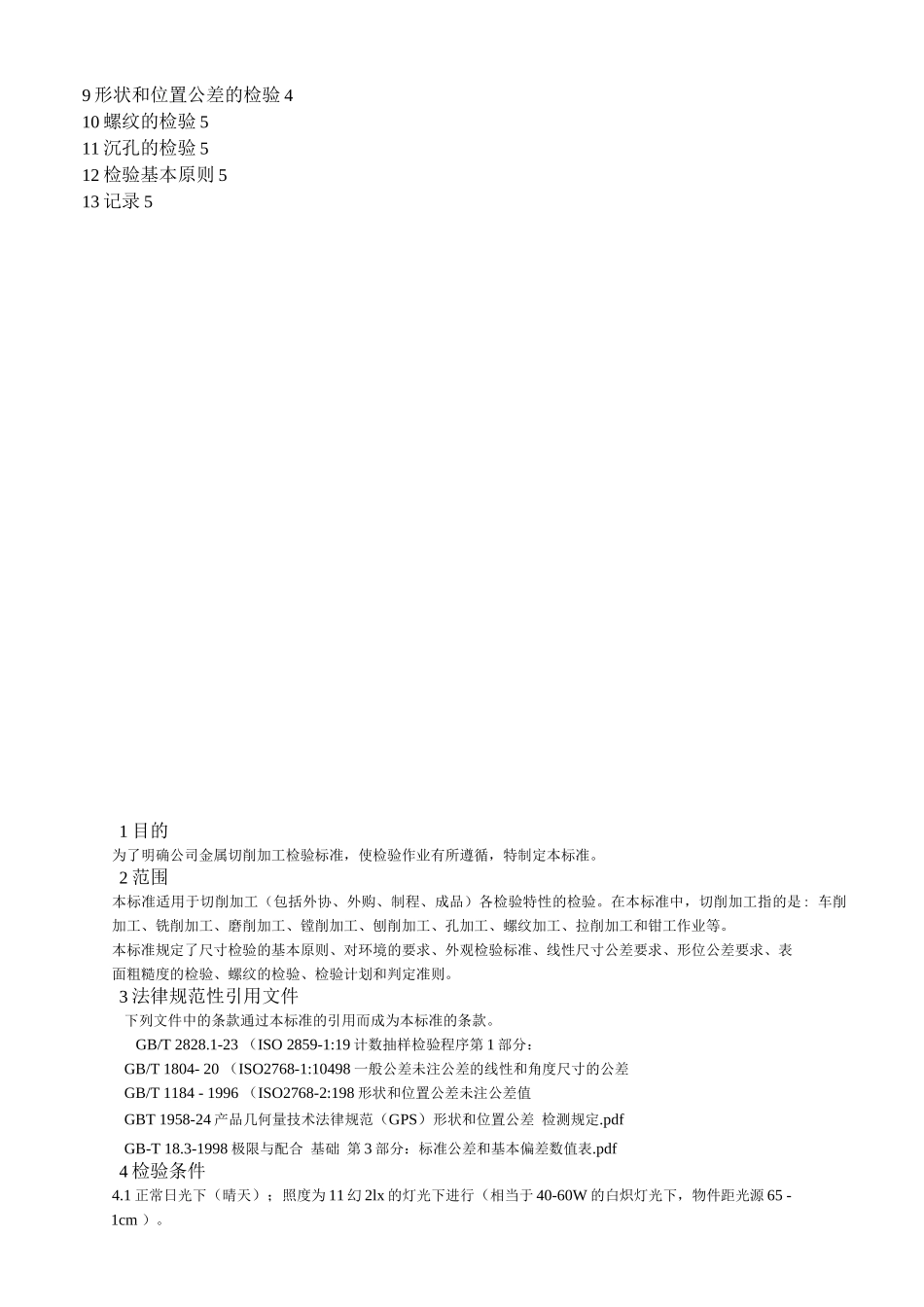

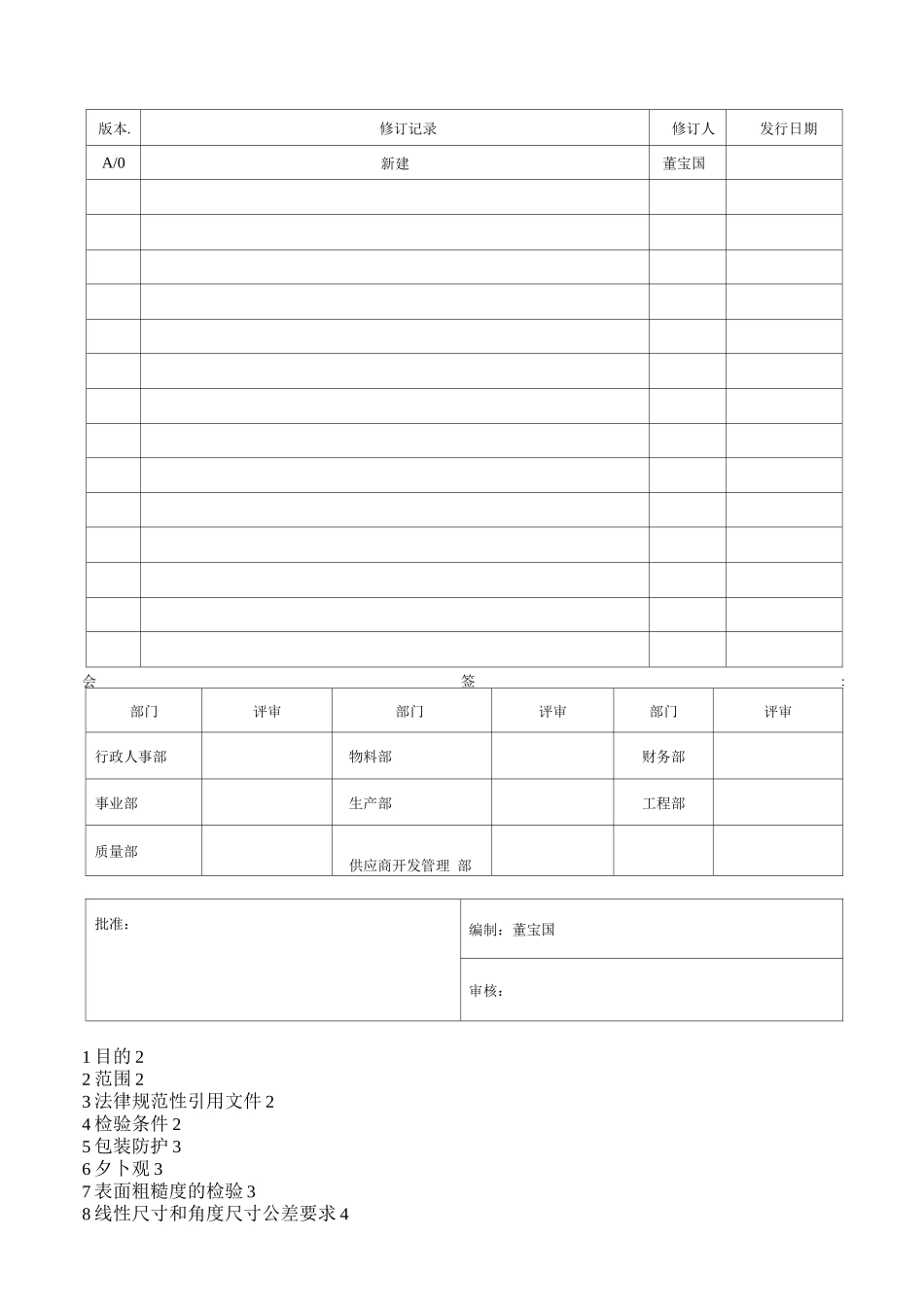

版本.修订记录修订人发行日期A/0新建董宝国会签:部门评审部门评审部门评审行政人事部物料部财务部事业部生产部工程部质量部供应商开发管理 部批准：编制：董宝国审核：1 目的 22 范围 23 法律规范性引用文件 24 检验条件 25 包装防护 36 夕卜观 37 表面粗糙度的检验 38 线性尺寸和角度尺寸公差要求 49 形状和位置公差的检验 410 螺纹的检验 511 沉孔的检验 512 检验基本原则 513 记录 51 目的为了明确公司金属切削加工检验标准，使检验作业有所遵循，特制定本标准。2 范围本标准适用于切削加工（包括外协、外购、制程、成品）各检验特性的检验。在本标准中，切削加工指的是: 车削加工、铣削加工、磨削加工、镗削加工、刨削加工、孔加工、螺纹加工、拉削加工和钳工作业等。本标准规定了尺寸检验的基本原则、对环境的要求、外观检验标准、线性尺寸公差要求、形位公差要求、表面粗糙度的检验、螺纹的检验、检验计划和判定准则。3 法律规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。GB/T 2828.1-23 （ISO 2859-1:19 计数抽样检验程序第 1 部分：GB/T 1804- 20 （ISO2768-1:10498 一般公差未注公差的线性和角度尺寸的公差GB/T 1184 - 1996 （ISO2768-2:198 形状和位置公差未注公差值GBT 1958-24 产品几何量技术法律规范（GPS）形状和位置公差 检测规定.pdfGB-T 18.3-1998 极限与配合 基础 第 3 部分：标准公差和基本偏差数值表.pdf4 检验条件4.1 正常日光下（晴天）；照度为 11 幻 2lx 的灯光下进行（相当于 40-60W 的白炽灯光下，物件距光源 65 -1cm ）。4.2 检视距离：将物件放在检验人员正前方 35〜45cm 处4.3 检视角度：将物件的检验面与检验人员的眼睛成 30 - 60°4.4 检视时间：-5S4.5 环境：度：20±5°C 湿度：40±10%4.5 清洁度包括防尘、防腐蚀等。检验场所应远离磨床等尘源。防止腐蚀性气体，远离化验、酸洗等工作场地。4.6 振动工作台要稳固，远离大型机加工设备等振源。5 包装防护5. 1 工件必须做防护工作。轴类等精密加工件或表面要求高的加工件，必须每个有隔离或独立包装。摆放规 范整齐5. 2 标示清楚，字迹工整，内容包括:供应商名称，订单号，物料编号，数量，日期6 外观6.1 倒角、倒圆对图纸上没有明确倒角、倒圆尺寸的，根据或 R0.3〜R0.5 加工作业，特别情况下可根据 C-1C0.2 进行加工。除图纸明确注明不用倒角...
