机架的强度计算和变形计算

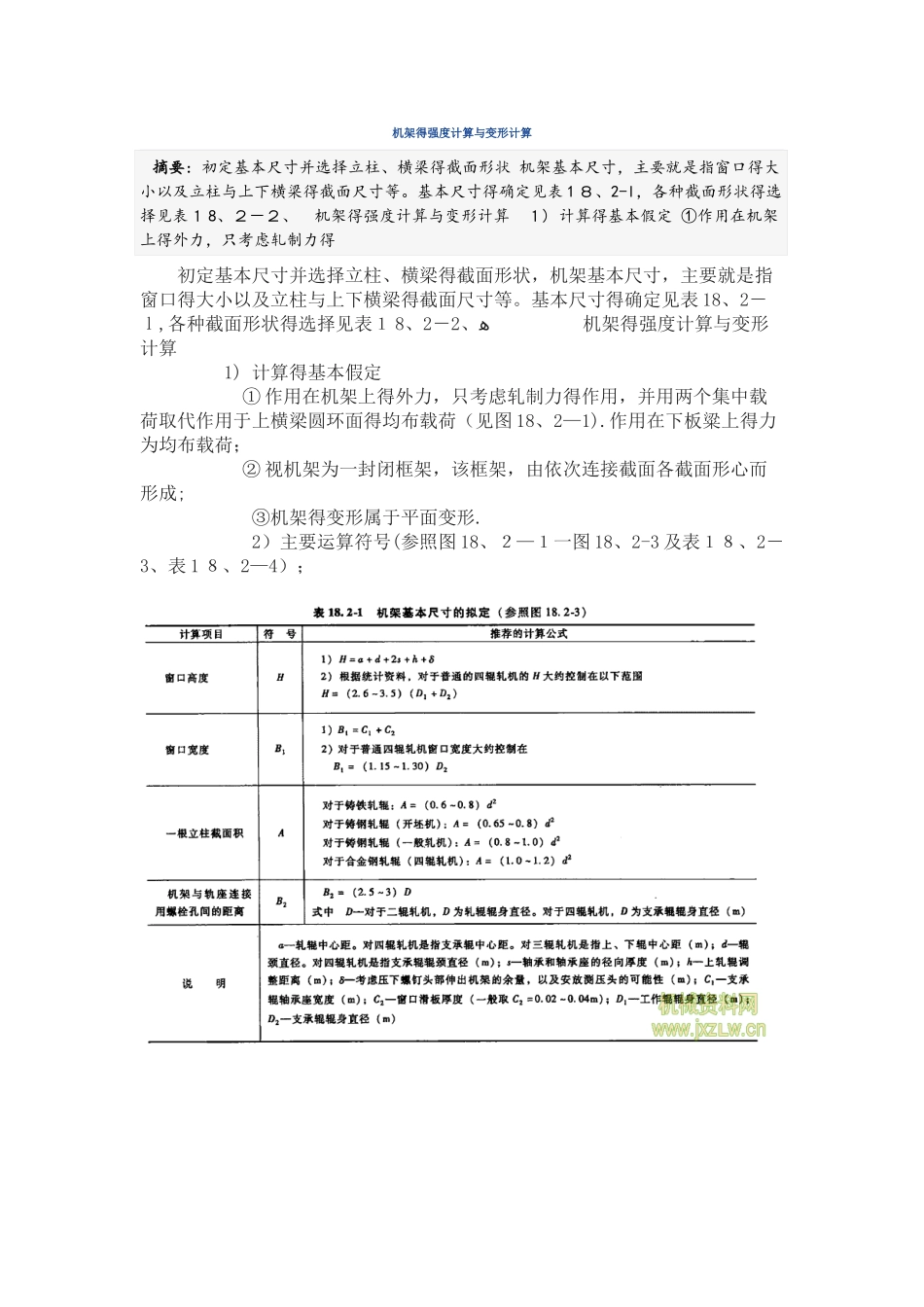

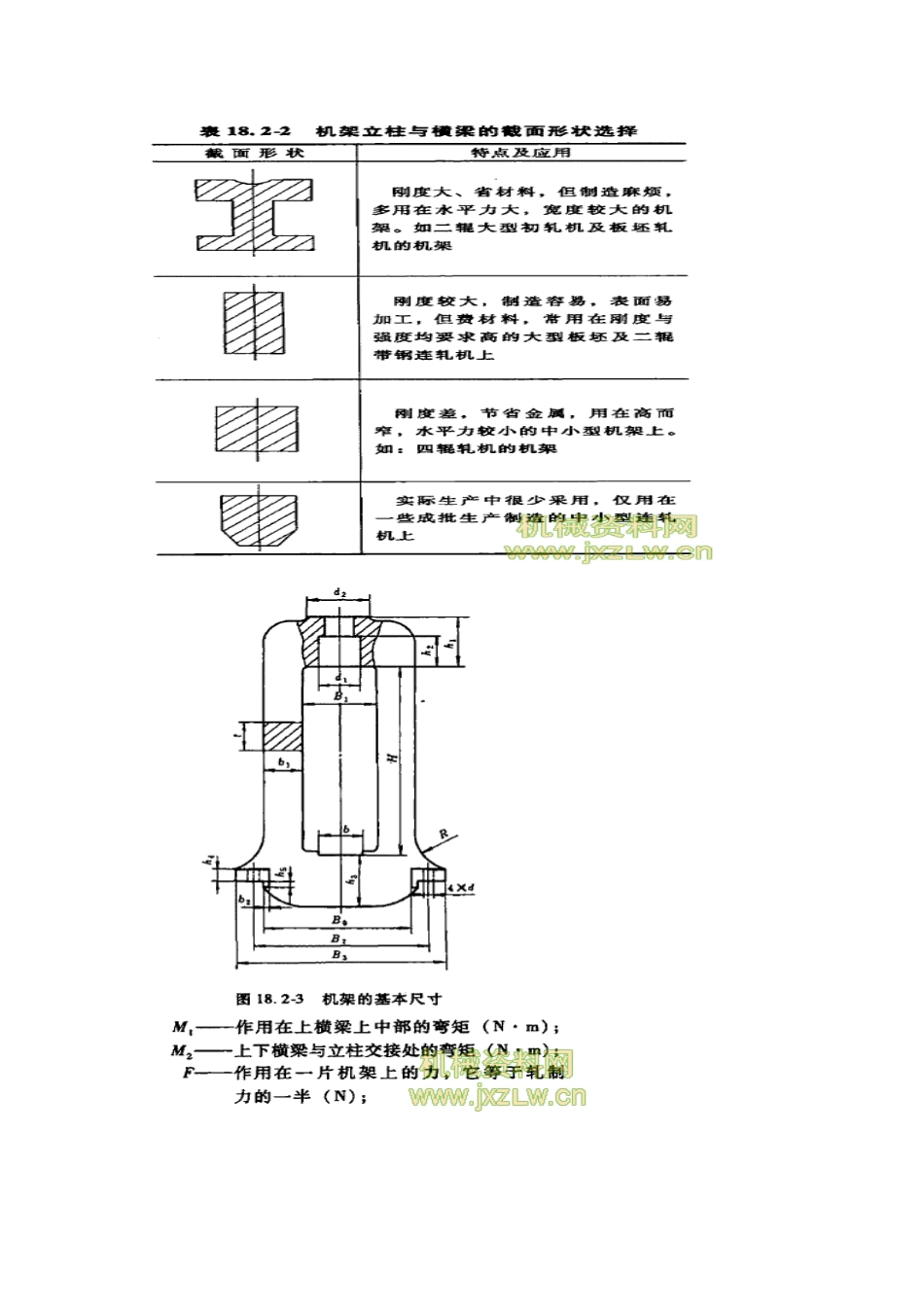

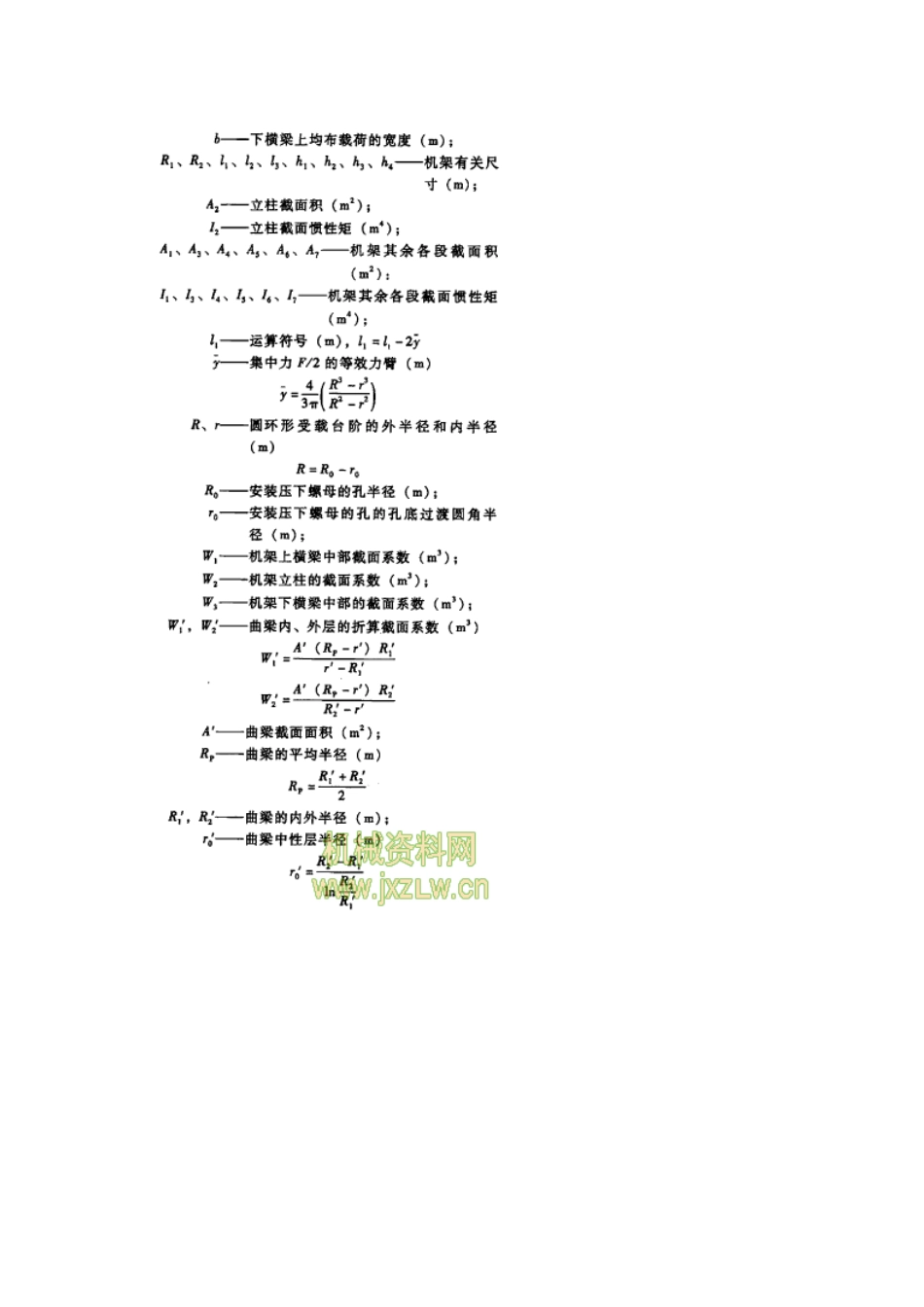

机架得强度计算与变形计算摘要：初定基本尺寸并选择立柱、横梁得截面形状 机架基本尺寸，主要就是指窗口得大小以及立柱与上下横梁得截面尺寸等。基本尺寸得确定见表 1 ８、2-l，各种截面形状得选择见表１ 8、２－２、 机架得强度计算与变形计算 １) 计算得基本假定 ①作用在机架上得外力，只考虑轧制力得 初定基本尺寸并选择立柱、横梁得截面形状，机架基本尺寸，主要就是指窗口得大小以及立柱与上下横梁得截面尺寸等。基本尺寸得确定见表 18、2－ｌ,各种截面形状得选择见表１ 8、2－2、ﻫ 机架得强度计算与变形计算 1) 计算得基本假定 ① 作用在机架上得外力，只考虑轧制力得作用，并用两个集中载荷取代作用于上横梁圆环面得均布载荷（见图 18、2—1).作用在下板粱上得力为均布载荷； ② 视机架为一封闭框架，该框架，由依次连接截面各截面形心而形成; ③机架得变形属于平面变形. 2）主要运算符号(参照图 18、２—１一图 18、2-3 及表１８、2－3、表 1 ８、2—4）； ３）机架得强度计算与变形计算 表 18、２—３，表 1 ８、2-4为机架得静强度计算与变形计算；表 18、２-5 为机架得疲劳强度计算；表18、2—６为图解机架任意截面得夸矩.对于结构形状复杂得机架可用图解法。 4)计算实例 图１ 8、2－4 为 12 ００ x 550/１ 100 四辊热轧机机架结构图。要求对该机架进行刚、强度校核。机架材料为 ZG2 ７ 0—5００钢,轧机得最大轧为１ 600 ０ kN,每片机架上得作用力为 800 ０ kN、 解 ① 绘制机架计算简圈 第一步，将机架简化为封闭框架。由于该机架形状较规整、故只取 5个截面，它们就是：上、下横梁得中间截面，立柱得中间截面、上、下橄梁与立住交接处。而后分别求其形心位置与惯性矩。根据所求得得数据及机架得结构尺寸使可作用机架得封闭框架图,如图１ 8、2 一５所示、ﻫ 第二步、确定各段得惯性矩及上、下、粱上载荷。 ② 机架得静强度校核 a）按表 18、２一 3 中得计算公式求得各截面上得最大应力（见表１8、2-7）。 由表 1 ８、２一 7 可知,求得得各截面上最大应力均小于许用应力,故机架静强度满足要求. b）以轧辊在断裂时机架不产生塑性变形为条件计算机架得许用应力(σ〕’、 由于上式求得得(σ〕'值大于机架得最大应力。故轧辊在断裂时，机架无损伤。 ③机架得疲劳强度计算按表 18、2—8 中公式、 计算各截面得疲劳安全系数,并列于表 18、２一 9 中,由于表...
