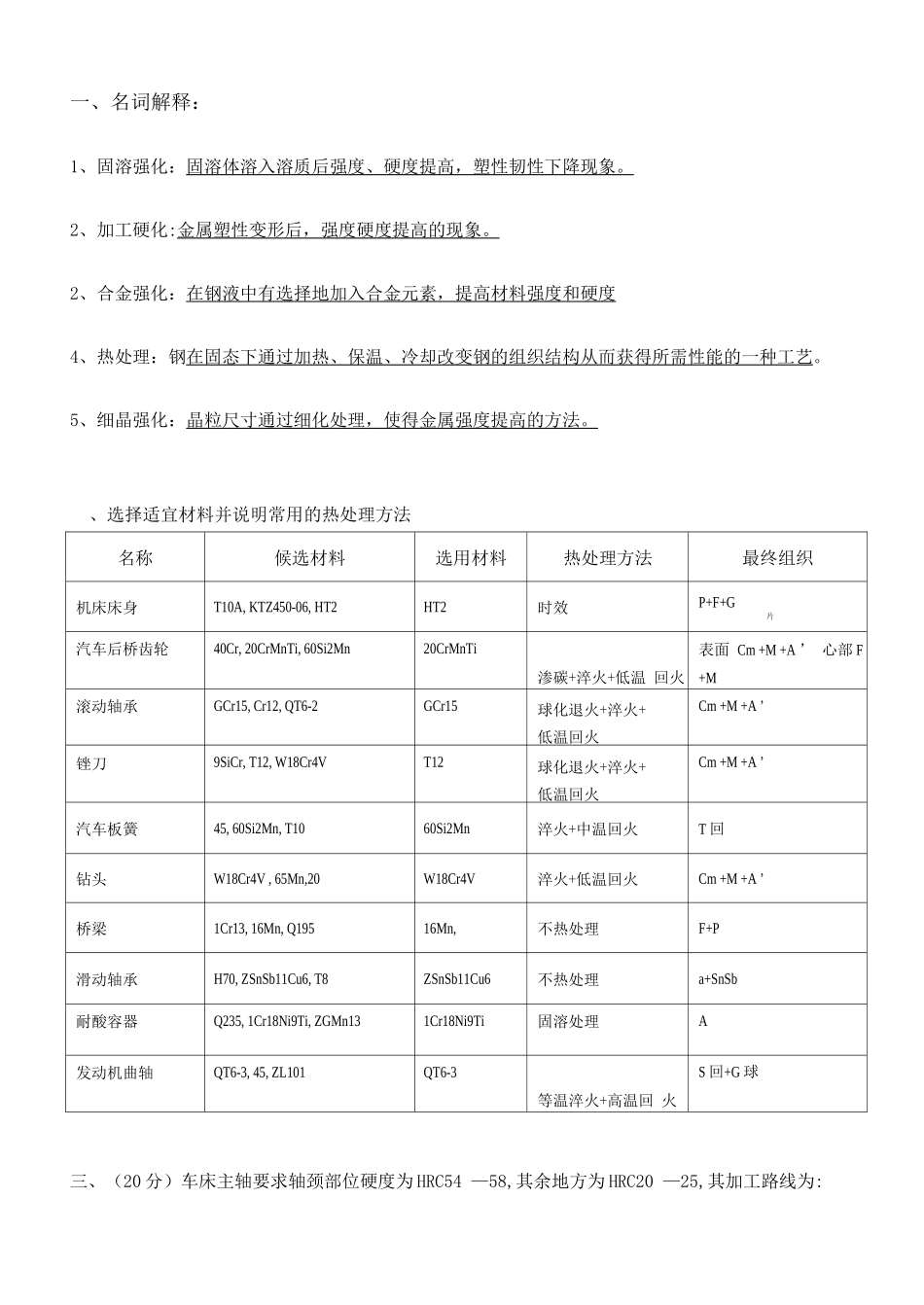

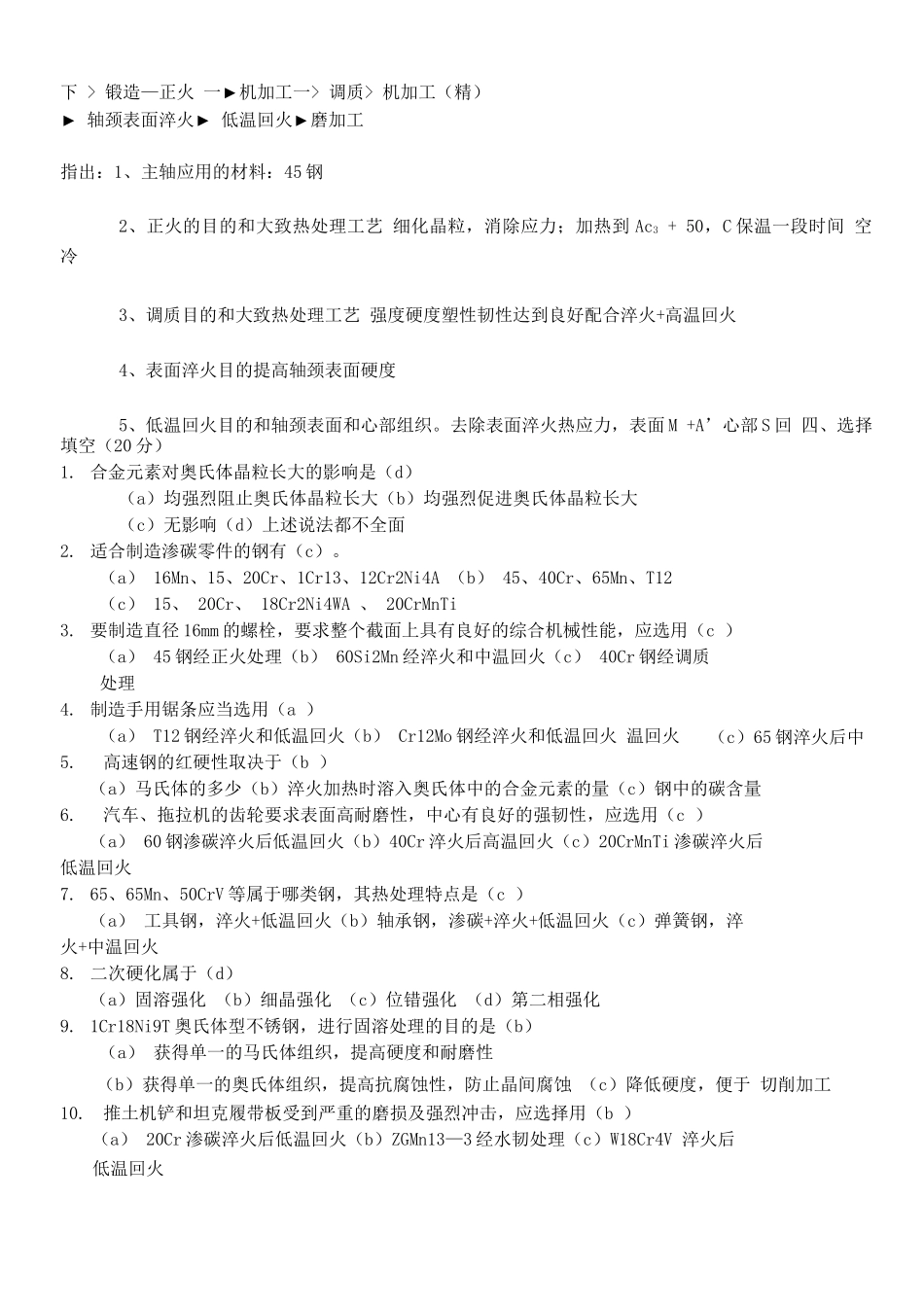

一、名词解释：1、固溶强化：固溶体溶入溶质后强度、硬度提高，塑性韧性下降现象。2、加工硬化:金属塑性变形后，强度硬度提高的现象。2、合金强化：在钢液中有选择地加入合金元素，提高材料强度和硬度4、热处理：钢在固态下通过加热、保温、冷却改变钢的组织结构从而获得所需性能的一种工艺。5、细晶强化：晶粒尺寸通过细化处理，使得金属强度提高的方法。、选择适宜材料并说明常用的热处理方法名称候选材料选用材料热处理方法最终组织机床床身T10A, KTZ450-06, HT2HT2时效P+F+G片汽车后桥齿轮40Cr, 20CrMnTi, 60Si2Mn20CrMnTi渗碳+淬火+低温 回火表面 Cm +M +A ’ 心部 F +M滚动轴承GCr15, Cr12, QT6-2GCr15球化退火+淬火+低温回火Cm +M +A ’锉刀9SiCr, T12, W18Cr4VT12球化退火+淬火+低温回火Cm +M +A ’汽车板簧45, 60Si2Mn, T1060Si2Mn淬火+中温回火T 回钻头W18Cr4V , 65Mn,20W18Cr4V淬火+低温回火Cm +M +A ’桥梁1Cr13, 16Mn, Q19516Mn,不热处理F+P滑动轴承H70, ZSnSb11Cu6, T8ZSnSb11Cu6不热处理a+SnSb耐酸容器Q235, 1Cr18Ni9Ti, ZGMn131Cr18Ni9Ti固溶处理A发动机曲轴QT6-3, 45, ZL101QT6-3等温淬火+高温回 火S 回+G 球三、（20 分）车床主轴要求轴颈部位硬度为 HRC54 —58,其余地方为 HRC20 —25,其加工路线为:下 > 锻造—正火 一►机加工一> 调质> 机加工（精）► 轴颈表面淬火► 低温回火►磨加工指出：1、主轴应用的材料：45 钢2、正火的目的和大致热处理工艺 细化晶粒，消除应力；加热到 Ac3 + 50，C 保温一段时间 空冷3、调质目的和大致热处理工艺 强度硬度塑性韧性达到良好配合淬火+高温回火4、表面淬火目的提高轴颈表面硬度5、低温回火目的和轴颈表面和心部组织。去除表面淬火热应力，表面 M +A’心部 S 回 四、选择填空（20 分）1. 合金元素对奥氏体晶粒长大的影响是（d）（a）均强烈阻止奥氏体晶粒长大（b）均强烈促进奥氏体晶粒长大（c）无影响（d）上述说法都不全面2. 适合制造渗碳零件的钢有（c）。（a） 16Mn、15、20Cr、1Cr13、12Cr2Ni4A （b） 45、40Cr、65Mn、T12（c） 15、 20Cr、 18Cr2Ni4WA 、 20CrMnTi3. 要制造直径 16mm 的螺栓，要求整个截面上具有良好的综合机械性能，应选用（c ）（a） 45 钢经正火处理（b） 60Si2Mn 经淬火和中温回火（c） 40Cr 钢经调质处理4. 制造手用锯条应当选用（a ）（a） T12 钢经淬火和低...
