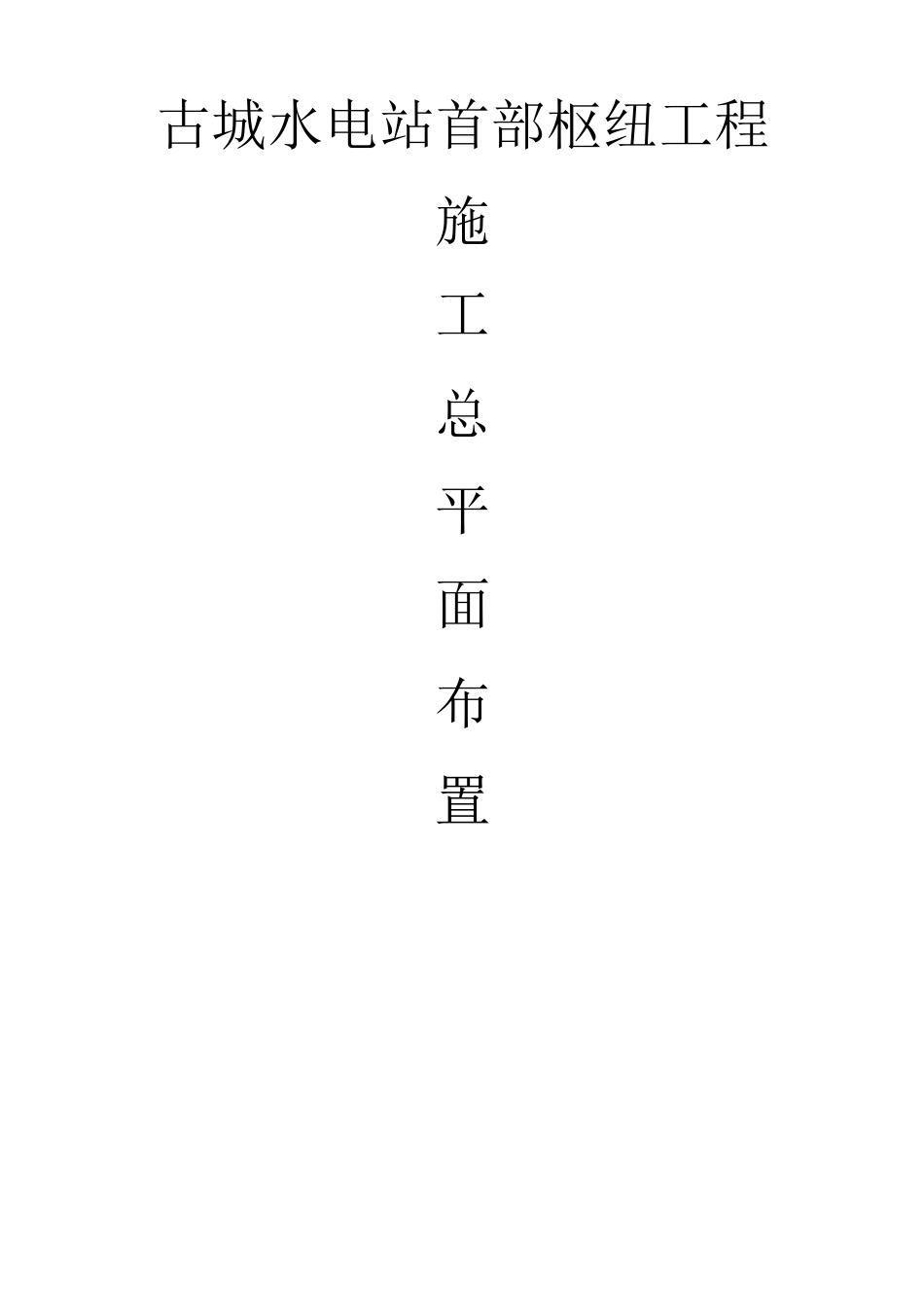

某某水电站首部枢纽工程施工总平面布置方案

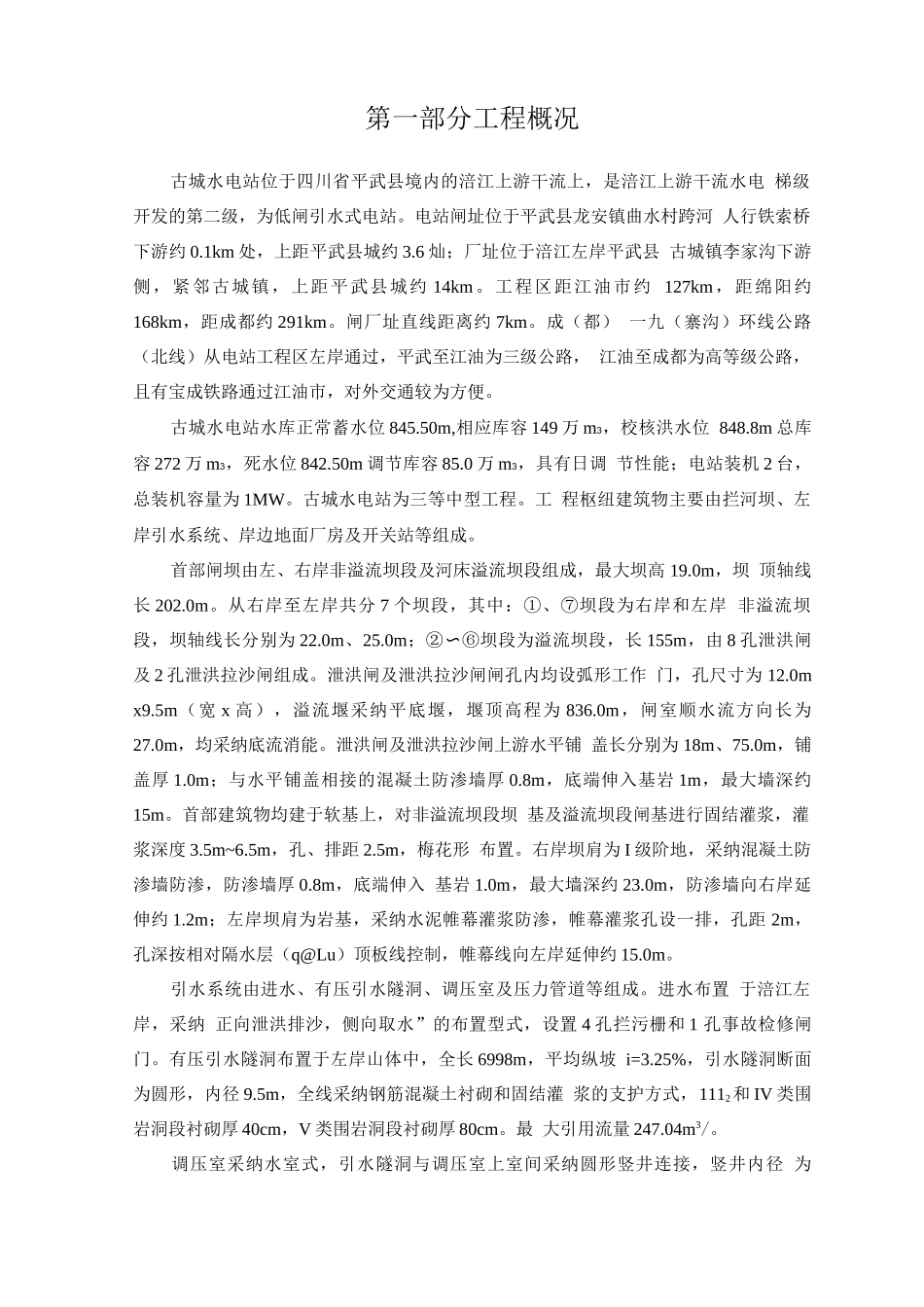

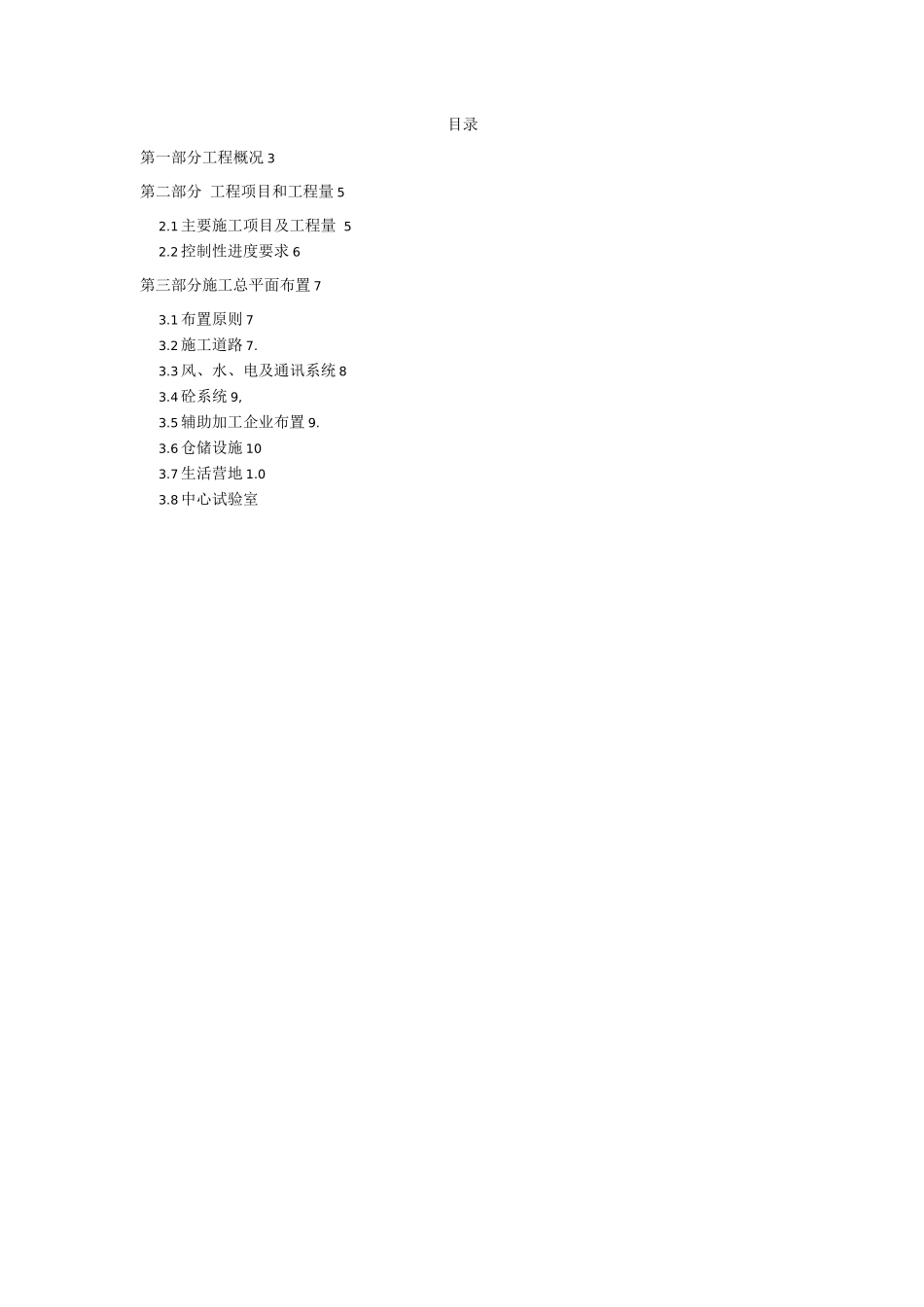

古城水电站首部枢纽工程施工总平面布置目录第一部分工程概况 3第二部分 工程项目和工程量 52.1 主要施工项目及工程量 52.2 控制性进度要求 6第三部分施工总平面布置 73.1 布置原则 73.2 施工道路 7.3.3 风、水、电及通讯系统 83.4 砼系统 9,3.5 辅助加工企业布置 9.3.6 仓储设施 103.7 生活营地 1.03.8 中心试验室第一部分工程概况古城水电站位于四川省平武县境内的涪江上游干流上，是涪江上游干流水电 梯级开发的第二级，为低闸引水式电站。电站闸址位于平武县龙安镇曲水村跨河 人行铁索桥下游约 0.1km 处，上距平武县城约 3.6 灿；厂址位于涪江左岸平武县 古城镇李家沟下游侧，紧邻古城镇，上距平武县城约 14km。工程区距江油市约 127km，距绵阳约168km，距成都约 291km。闸厂址直线距离约 7km。成（都） 一九（寨沟）环线公路（北线）从电站工程区左岸通过，平武至江油为三级公路， 江油至成都为高等级公路，且有宝成铁路通过江油市，对外交通较为方便。古城水电站水库正常蓄水位 845.50m,相应库容 149 万 m3，校核洪水位 848.8m 总库容 272 万 m3，死水位 842.50m 调节库容 85.0 万 m3，具有日调 节性能；电站装机 2 台，总装机容量为 1MW。古城水电站为三等中型工程。工 程枢纽建筑物主要由拦河坝、左岸引水系统、岸边地面厂房及开关站等组成。首部闸坝由左、右岸非溢流坝段及河床溢流坝段组成，最大坝高 19.0m，坝 顶轴线长 202.0m。从右岸至左岸共分 7 个坝段，其中：①、⑦坝段为右岸和左岸 非溢流坝段，坝轴线长分别为 22.0m、25.0m；②⑥坝段为溢流坝段，长〜155m，由 8 孔泄洪闸及 2 孔泄洪拉沙闸组成。泄洪闸及泄洪拉沙闸闸孔内均设弧形工作 门，孔尺寸为 12.0m x9.5m（宽 x 高），溢流堰采纳平底堰，堰顶高程为 836.0m，闸室顺水流方向长为27.0m，均采纳底流消能。泄洪闸及泄洪拉沙闸上游水平铺 盖长分别为 18m、75.0m，铺盖厚 1.0m；与水平铺盖相接的混凝土防渗墙厚 0.8m，底端伸入基岩 1m，最大墙深约15m。首部建筑物均建于软基上，对非溢流坝段坝 基及溢流坝段闸基进行固结灌浆，灌浆深度 3.5m~6.5m，孔、排距 2.5m，梅花形 布置。右岸坝肩为 I 级阶地，采纳混凝土防渗墙防渗，防渗墙厚 0.8m，底端伸入 基岩 1.0m，最大墙深约 23.0m，防渗墙向右岸延伸约 1.2m；左岸坝肩为岩基，采纳水泥帷幕灌浆防渗，帷幕灌浆孔设一排，孔距 2m，孔深...
