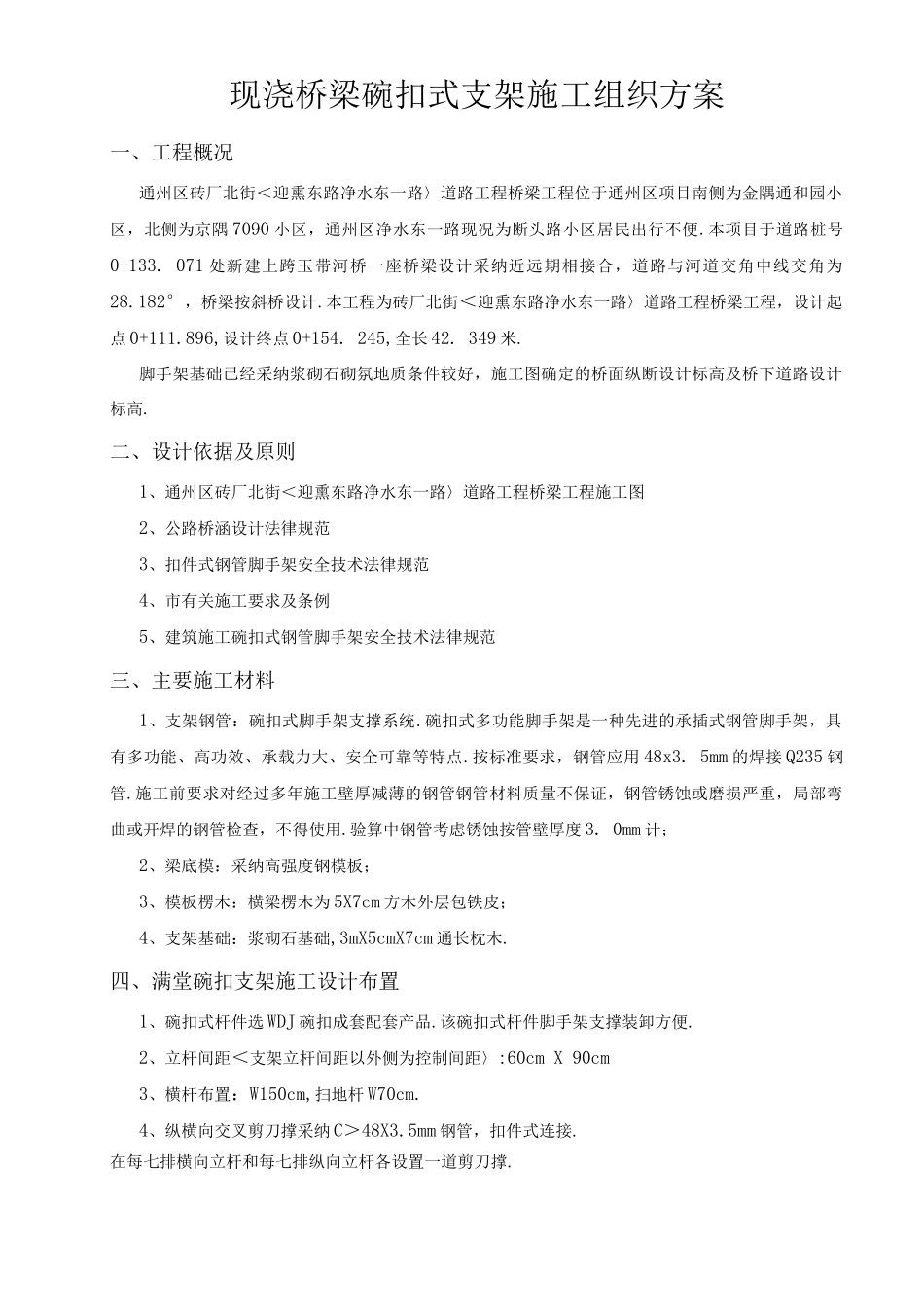

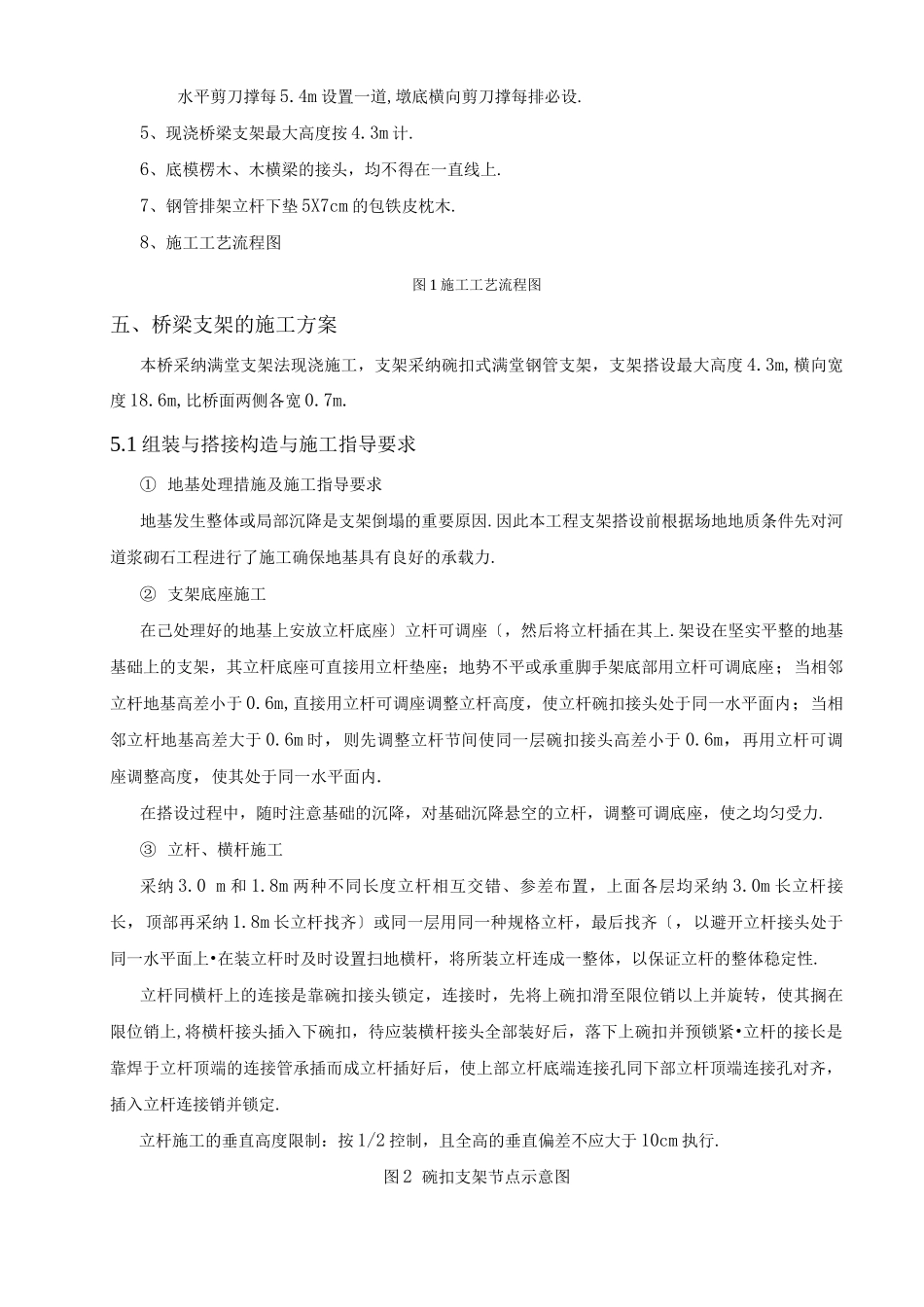

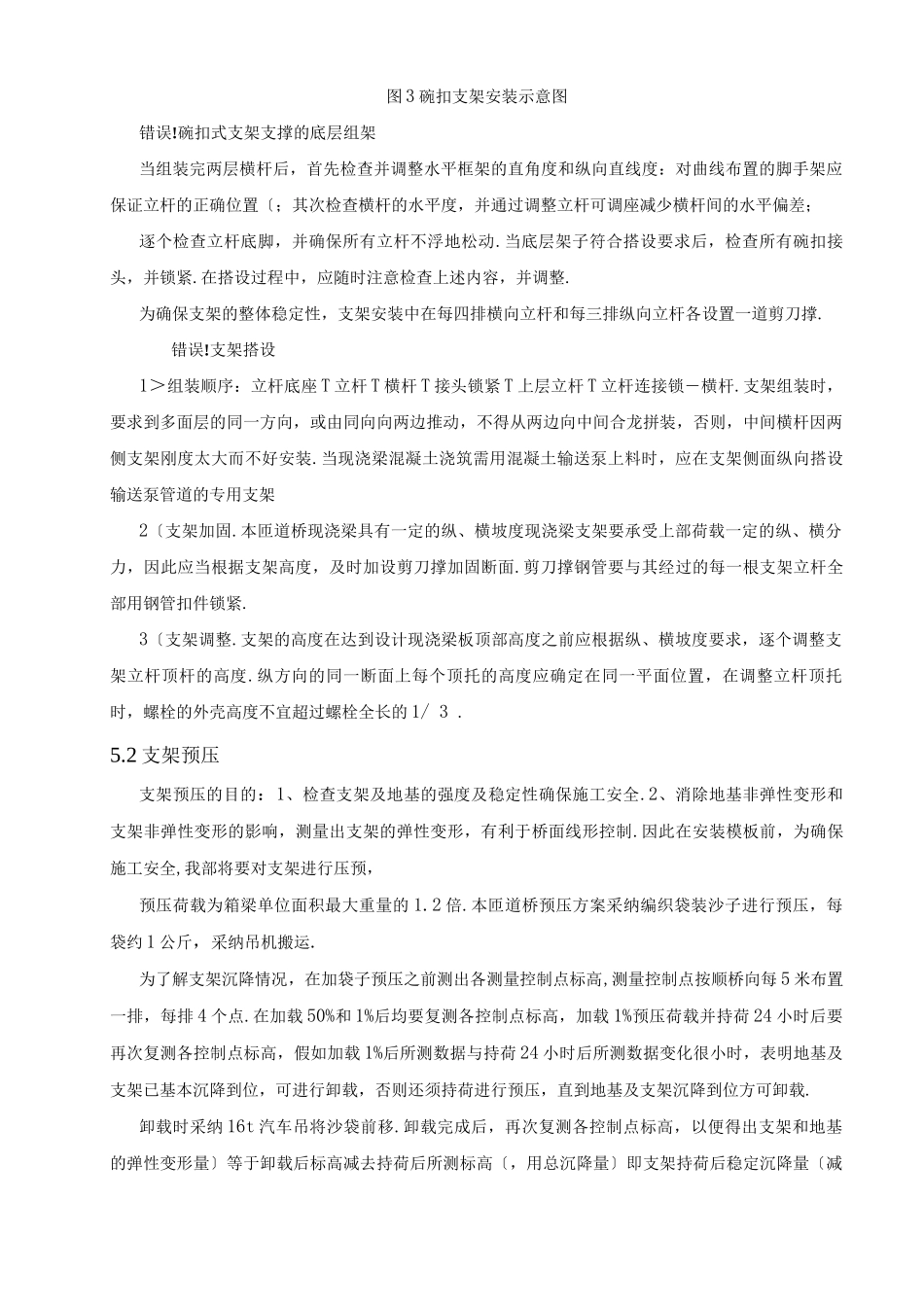

现浇桥梁碗扣式支架施工组织方案一、工程概况通州区砖厂北街＜迎熏东路净水东一路〉道路工程桥梁工程位于通州区项目南侧为金隅通和园小区，北侧为京隅 7090 小区，通州区净水东一路现况为断头路小区居民出行不便.本项目于道路桩号0+133. 071 处新建上跨玉带河桥一座桥梁设计采纳近远期相接合，道路与河道交角中线交角为28.182°，桥梁按斜桥设计.本工程为砖厂北街＜迎熏东路净水东一路〉道路工程桥梁工程，设计起点 0+111.896,设计终点 0+154. 245,全长 42. 349 米.脚手架基础已经采纳浆砌石砌氛地质条件较好，施工图确定的桥面纵断设计标高及桥下道路设计标高.二、设计依据及原则1、通州区砖厂北街＜迎熏东路净水东一路〉道路工程桥梁工程施工图2、公路桥涵设计法律规范3、扣件式钢管脚手架安全技术法律规范4、市有关施工要求及条例5、建筑施工碗扣式钢管脚手架安全技术法律规范三、主要施工材料1、支架钢管：碗扣式脚手架支撑系统.碗扣式多功能脚手架是一种先进的承插式钢管脚手架，具有多功能、高功效、承载力大、安全可靠等特点.按标准要求，钢管应用 48x3. 5mm 的焊接 Q235 钢管.施工前要求对经过多年施工壁厚减薄的钢管钢管材料质量不保证，钢管锈蚀或磨损严重，局部弯曲或开焊的钢管检查，不得使用.验算中钢管考虑锈蚀按管壁厚度 3. 0mm 计；2、梁底模：采纳高强度钢模板；3、模板楞木：横梁楞木为 5X7cm 方木外层包铁皮；4、支架基础：浆砌石基础,3mX5cmX7cm 通长枕木.四、满堂碗扣支架施工设计布置1、碗扣式杆件选 WDJ 碗扣成套配套产品.该碗扣式杆件脚手架支撑装卸方便.2、立杆间距＜支架立杆间距以外侧为控制间距〉:60cm X 90cm3、横杆布置：W150cm,扫地杆 W70cm.4、纵横向交叉剪刀撑采纳 C＞48X3.5mm 钢管，扣件式连接.在每七排横向立杆和每七排纵向立杆各设置一道剪刀撑.水平剪刀撑每 5.4m 设置一道,墩底横向剪刀撑每排必设.5、现浇桥梁支架最大高度按 4.3m 计.6、底模楞木、木横梁的接头，均不得在一直线上.7、钢管排架立杆下垫 5X7cm 的包铁皮枕木.8、施工工艺流程图图 1 施工工艺流程图五、桥梁支架的施工方案本桥采纳满堂支架法现浇施工，支架采纳碗扣式满堂钢管支架，支架搭设最大高度 4.3m,横向宽度 18.6m,比桥面两侧各宽 0.7m.5.1 组装与搭接构造与施工指导要求① 地基处理措施及施工指导要求地基发生整体或局部沉降是支架倒塌的重要原因.因此本工程支架搭设前根据场地地质条件先对...
