桥梁表面氟碳涂装施工方案

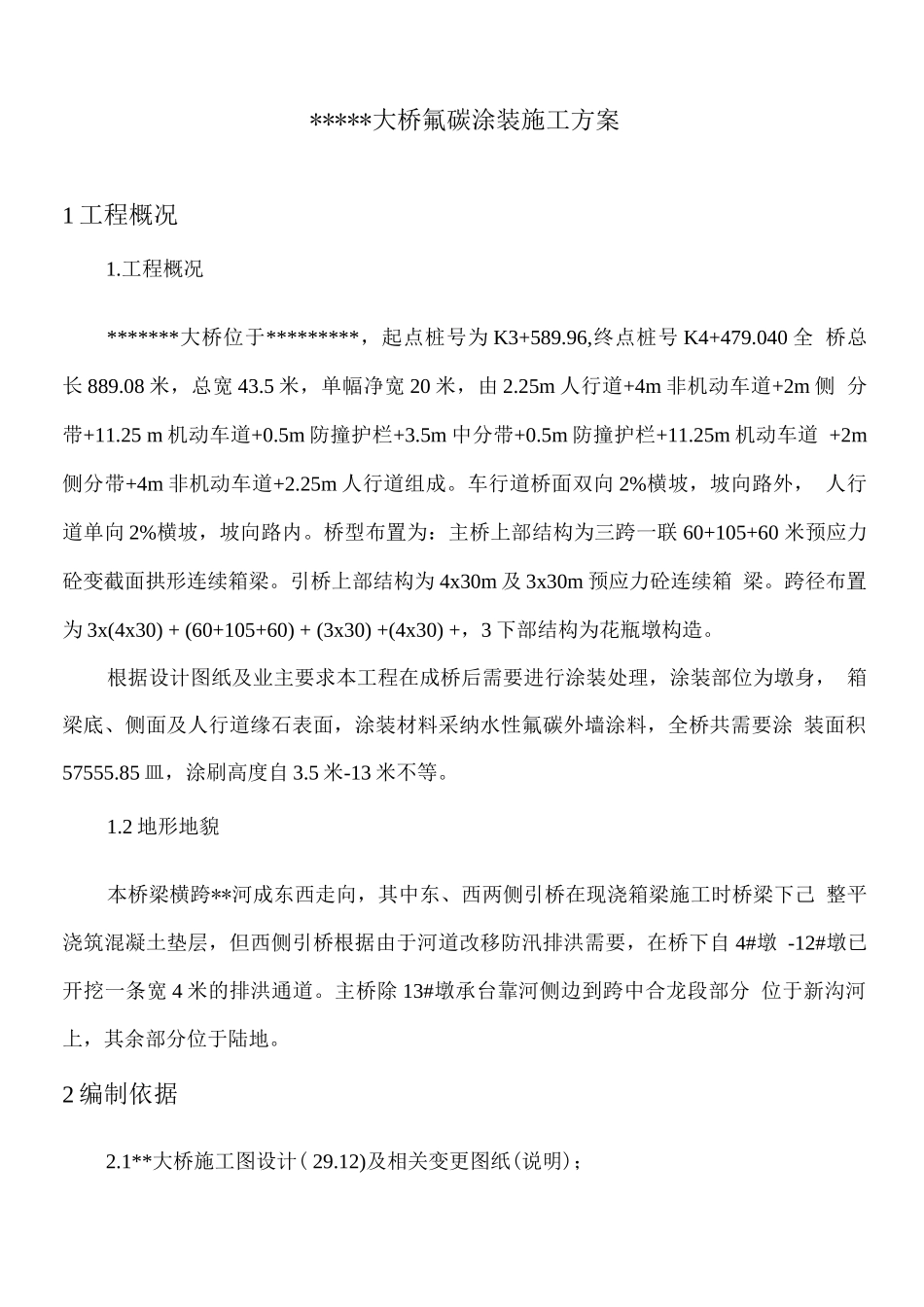

*****大桥氟碳涂装施工方案1 工程概况1.工程概况*******大桥位于*********，起点桩号为 K3+589.96,终点桩号 K4+479.040 全 桥总长 889.08 米，总宽 43.5 米，单幅净宽 20 米，由 2.25m 人行道+4m 非机动车道+2m 侧 分带+11.25 m 机动车道+0.5m 防撞护栏+3.5m 中分带+0.5m 防撞护栏+11.25m 机动车道 +2m侧分带+4m 非机动车道+2.25m 人行道组成。车行道桥面双向 2%横坡，坡向路外， 人行道单向 2%横坡，坡向路内。桥型布置为：主桥上部结构为三跨一联 60+105+60 米预应力砼变截面拱形连续箱梁。引桥上部结构为 4x30m 及 3x30m 预应力砼连续箱 梁。跨径布置为 3x(4x30) + (60+105+60) + (3x30) +(4x30) +，3 下部结构为花瓶墩构造。根据设计图纸及业主要求本工程在成桥后需要进行涂装处理，涂装部位为墩身， 箱梁底、侧面及人行道缘石表面，涂装材料采纳水性氟碳外墙涂料，全桥共需要涂 装面积57555.85 皿，涂刷高度自 3.5 米-13 米不等。1.2 地形地貌本桥梁横跨**河成东西走向，其中东、西两侧引桥在现浇箱梁施工时桥梁下己 整平浇筑混凝土垫层，但西侧引桥根据由于河道改移防汛排洪需要，在桥下自 4#墩 -12#墩已开挖一条宽 4 米的排洪通道。主桥除 13#墩承台靠河侧边到跨中合龙段部分 位于新沟河上，其余部分位于陆地。2 编制依据2.1**大桥施工图设计( 29.12)及相关变更图纸(说明)；2.2《公路桥涵施工技术法律规范》(JTJ 041-202.3《城市桥梁工程施工与质量验收法律规范》(CJJ2-28)2.4《建筑施工扣件式钢管脚手架安全技术法律规范》(JGJ130- 21 );2.5《建筑施工高处作业安全技术规程》(JGJ80- 91 );3 施工准备由于本工程涂装施工涂装面积大，需要的各种材料、人员数量较多，施工过程 中与其他工序交叉施工，且绝大部分均属于高处作业，因此在施工之前必须做好充 分施工准备，以保证在施工过程中能够正常连续进行。4 施工进度及资源安排4.1 施工进度计划安排整个涂装施工计划 2 个月内全部完成，计划于 2025 年 7 月上旬开工，到 2025 年 8 月 底全部完工。4.2 施工人员涂装劳动力组合表工种人数工种人数技术管理人员20架子工10油漆工50机械操作手2杂工10合计924.施工所需的主要机械设备序号机械名称规格型号单位数量备注1汽车吊QY16台22喷枪套53浮箱12*12m台14钢管支架48*3mm孔45磨光机TZL3-HZM-80台56高压水泵台27空压机台5825#工字钢米1205 施工工艺及施工方...
