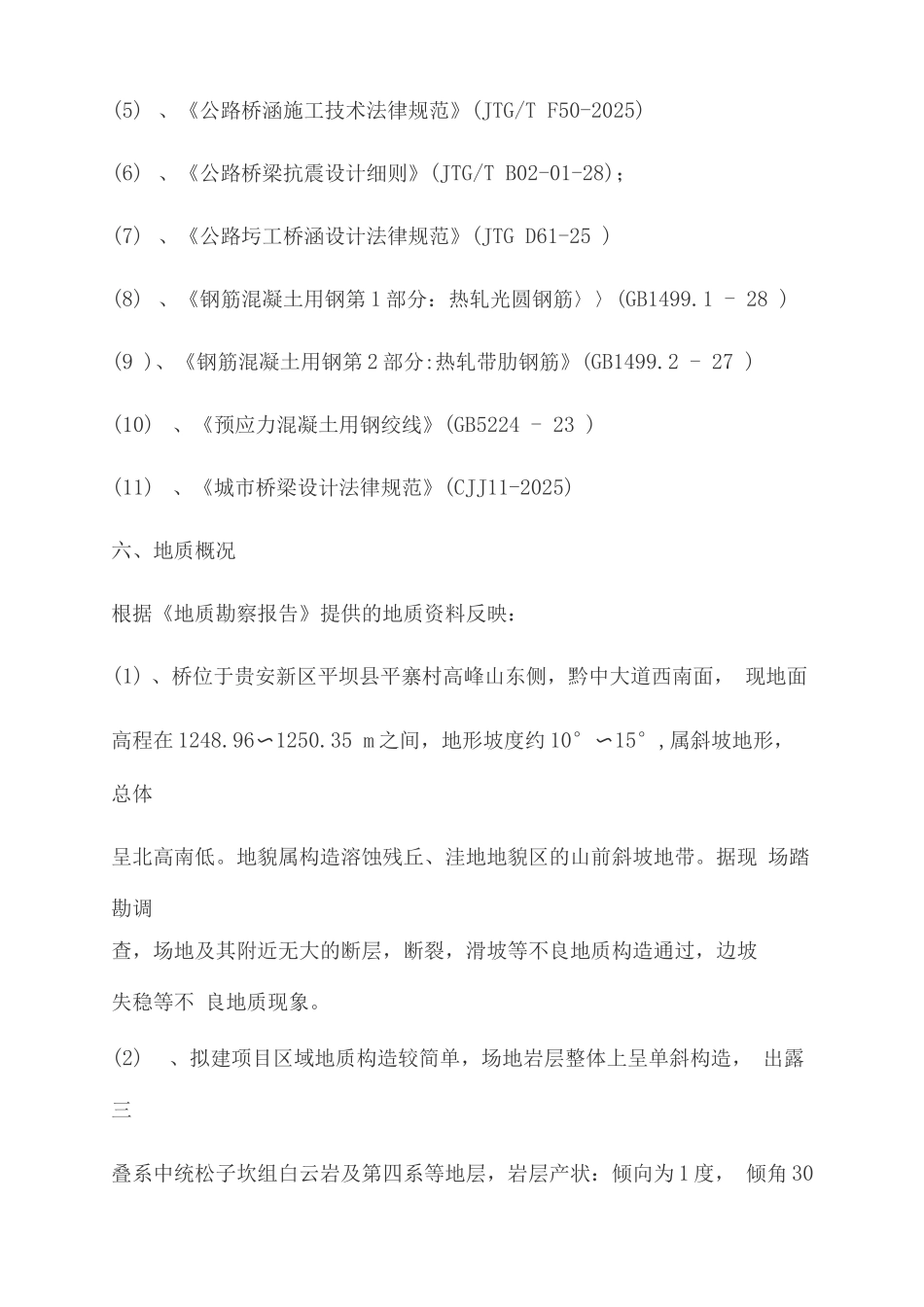

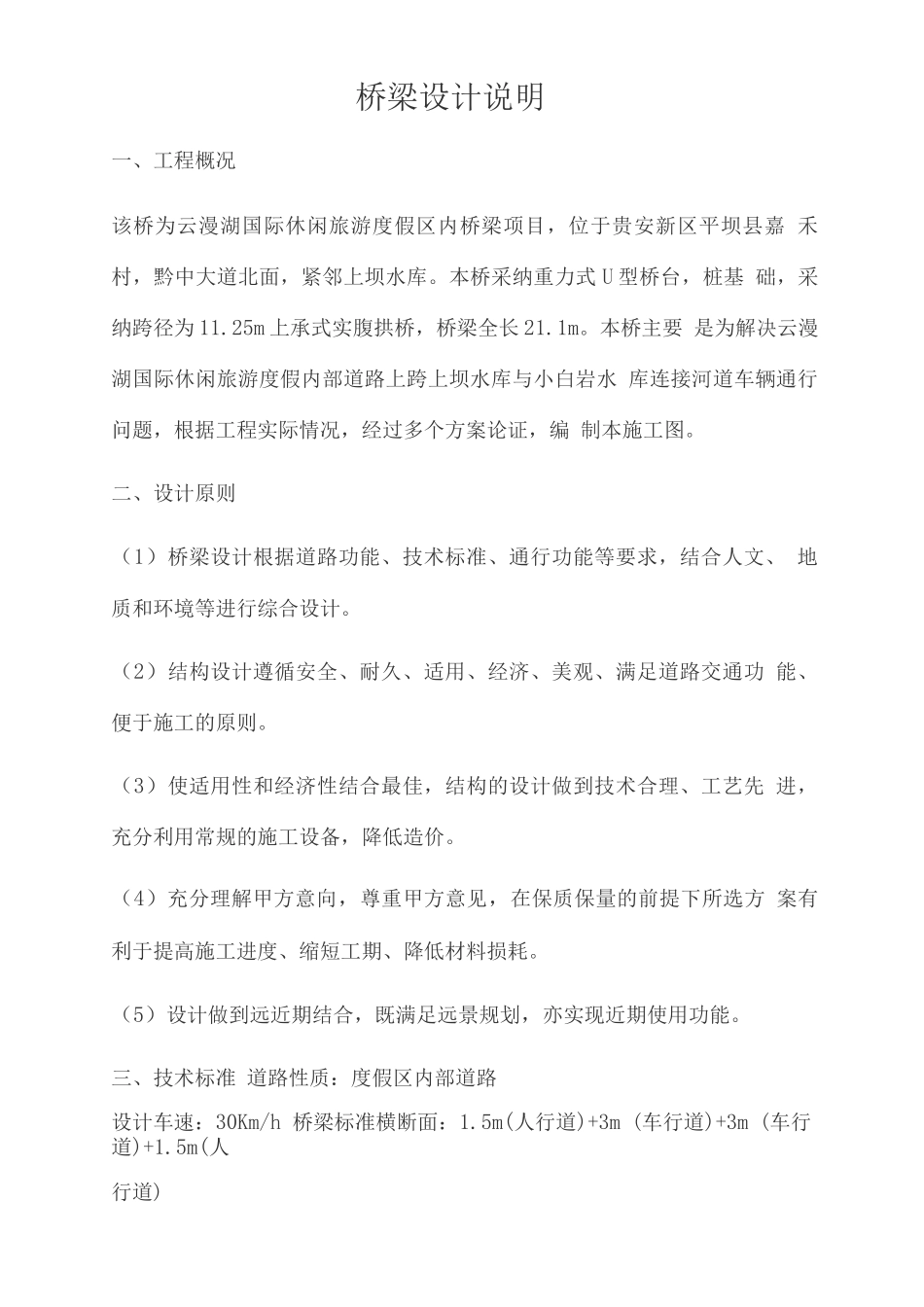

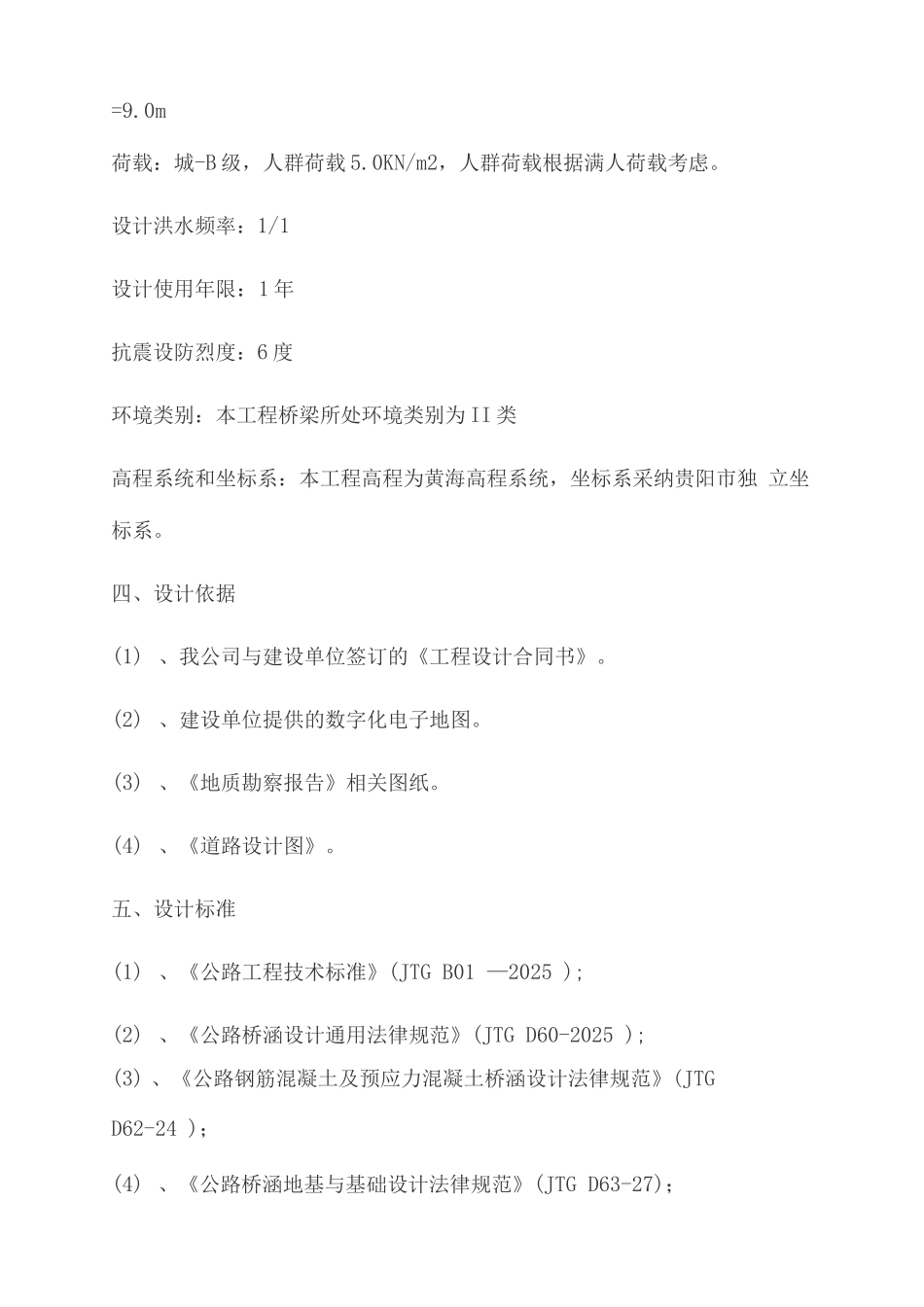

桥梁设计说明一、工程概况该桥为云漫湖国际休闲旅游度假区内桥梁项目，位于贵安新区平坝县嘉 禾村，黔中大道北面，紧邻上坝水库。本桥采纳重力式 U 型桥台，桩基 础，采纳跨径为 11.25m 上承式实腹拱桥，桥梁全长 21.1m。本桥主要 是为解决云漫湖国际休闲旅游度假内部道路上跨上坝水库与小白岩水 库连接河道车辆通行问题，根据工程实际情况，经过多个方案论证，编 制本施工图。二、设计原则（1）桥梁设计根据道路功能、技术标准、通行功能等要求，结合人文、 地质和环境等进行综合设计。（2）结构设计遵循安全、耐久、适用、经济、美观、满足道路交通功 能、便于施工的原则。（3）使适用性和经济性结合最佳，结构的设计做到技术合理、工艺先 进，充分利用常规的施工设备，降低造价。（4）充分理解甲方意向，尊重甲方意见，在保质保量的前提下所选方 案有利于提高施工进度、缩短工期、降低材料损耗。（5）设计做到远近期结合，既满足远景规划，亦实现近期使用功能。三、技术标准 道路性质：度假区内部道路设计车速：30Km/h 桥梁标准横断面：1.5m(人行道)+3m (车行道)+3m (车行道)+1.5m(人行道)=9.0m荷载：城-B 级，人群荷载 5.0KN/m2，人群荷载根据满人荷载考虑。设计洪水频率：1/1设计使用年限：1 年抗震设防烈度：6 度环境类别：本工程桥梁所处环境类别为 II 类高程系统和坐标系：本工程高程为黄海高程系统，坐标系采纳贵阳市独 立坐标系。四、设计依据(1) 、我公司与建设单位签订的《工程设计合同书》。(2) 、建设单位提供的数字化电子地图。(3) 、《地质勘察报告》相关图纸。(4) 、《道路设计图》。五、设计标准(1) 、《公路工程技术标准》(JTG B01 —2025 );(2) 、《公路桥涵设计通用法律规范》(JTG D60-2025 );(3) 、《公路钢筋混凝土及预应力混凝土桥涵设计法律规范》(JTGD62-24 )；(4) 、《公路桥涵地基与基础设计法律规范》(JTG D63-27)；(5) 、《公路桥涵施工技术法律规范》(JTG/T F50-2025)(6) 、《公路桥梁抗震设计细则》(JTG/T B02-01-28)；(7) 、《公路圬工桥涵设计法律规范》(JTG D61-25 )(8) 、《钢筋混凝土用钢第 1 部分：热轧光圆钢筋〉〉(GB1499.1 - 28 )(9 )、《钢筋混凝土用钢第 2 部分:热轧带肋钢筋》(GB1499.2 - 27 )(10)、《预应力混凝土用钢绞线》(GB5224 - 23 )(11)、《城市桥梁设计法律规范》(CJJ11-2025)六、地质概况根据《地质勘察报告》提供的地质资...
