桩板结构施工方案

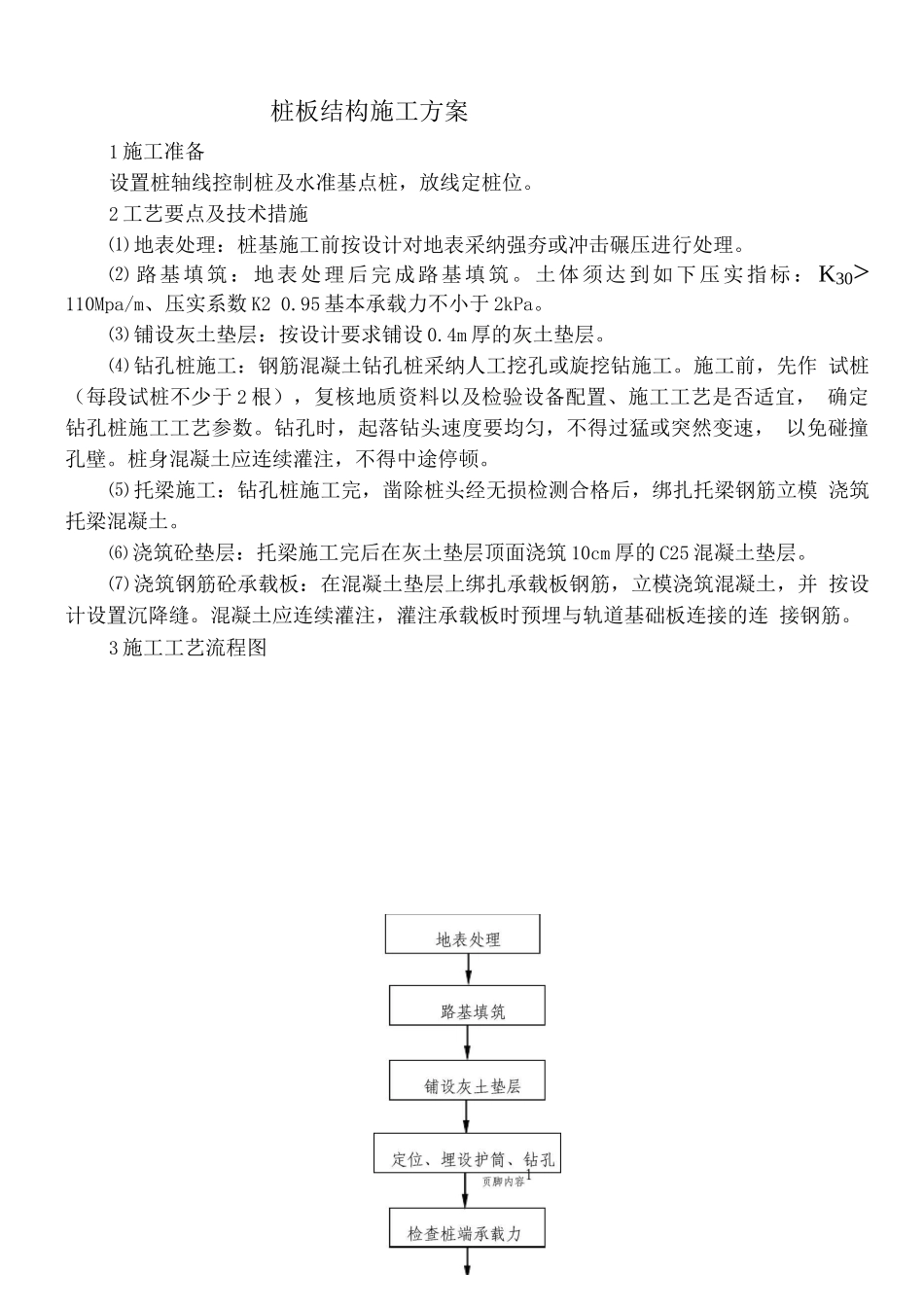

桩板结构施工方案_第1页
1/5
桩板结构施工方案_第2页
2/5
桩板结构施工方案_第3页
3/5
桩板结构施工方案1 施工准备设置桩轴线控制桩及水准基点桩,放线定桩位。2 工艺要点及技术措施⑴ 地表处理:桩基施工前按设计对地表采纳强夯或冲击碾压进行处理。⑵ 路基填筑:地表处理后完成路基填筑。土体须达到如下压实指标: K30> 110Mpa/m、压实系数 K2 0.95 基本承载力不小于 2kPa。⑶ 铺设灰土垫层:按设计要求铺设 0.4m 厚的灰土垫层。⑷ 钻孔桩施工:钢筋混凝土钻孔桩采纳人工挖孔或旋挖钻施工。施工前,先作 试桩(每段试桩不少于 2 根),复核地质资料以及检验设备配置、施工工艺是否适宜, 确定钻孔桩施工工艺参数。钻孔时,起落钻头速度要均匀,不得过猛或突然变速, 以免碰撞孔壁。桩身混凝土应连续灌注,不得中途停顿。⑸ 托梁施工:钻孔桩施工完,凿除桩头经无损检测合格后,绑扎托梁钢筋立模 浇筑托梁混凝土。⑹ 浇筑砼垫层:托梁施工完后在灰土垫层顶面浇筑 10cm 厚的 C25 混凝土垫层。⑺ 浇筑钢筋砼承载板:在混凝土垫层上绑扎承载板钢筋,立模浇筑混凝土,并 按设计设置沉降缝。混凝土应连续灌注,灌注承载板时预埋与轨道基础板连接的连 接钢筋。3 施工工艺流程图桩板结构施工工艺框图4 质量控制及检验4.1 质量控制⑴ 桩体埋入承台板的长度及桩顶主筋锚入桩帽板的长度应符合设计要求。⑵ 绑扎桩板钢筋前应该核实每根桩体埋入桩板的长度。⑶ 混凝土施工过程中应有试验人员现场做混凝土试件,并检查其坍落度。4.2 检验⑴ 模板及支架的材料质量及结构必须符合施工工艺设计要求。检验数量:全部检查。检验方法:观察和测量。⑵ 模板安装必须稳固牢靠,接缝严密,不得露浆。模板与混凝土的接触面必须 清理洁净并涂刷隔离剂。浇注混凝土前,模型内的积水和杂物应清理洁净。检验数量:全部检查。检验方法:观察。⑶ 钢筋原材料、加工、连接和安装必须符合法律规范规定。检验数量:根据《铁路混凝土工程施工质量验收补充标准》5 钢筋分项工程所述 各项要求。检验方法:根据《铁路混凝土工程施工质量验收补充标准》5 钢筋分项工程所述 各项要求。⑷ 混凝土原材料、配合比设计和施工的检验必须符合法律规范规定。检验数量:根据《铁路混凝土工程施工质量验收补充标准》6 混凝土分项工程所 述各项要求。检验方法:根据《铁路混凝土工程施工质量验收补充标准》6 混凝土分项工程所 述各项要求。⑸ 桩头与桩板连接必须符合设计要求。当设计对桩板边缘与桩外缘净距无要求 时,应符合下列...
