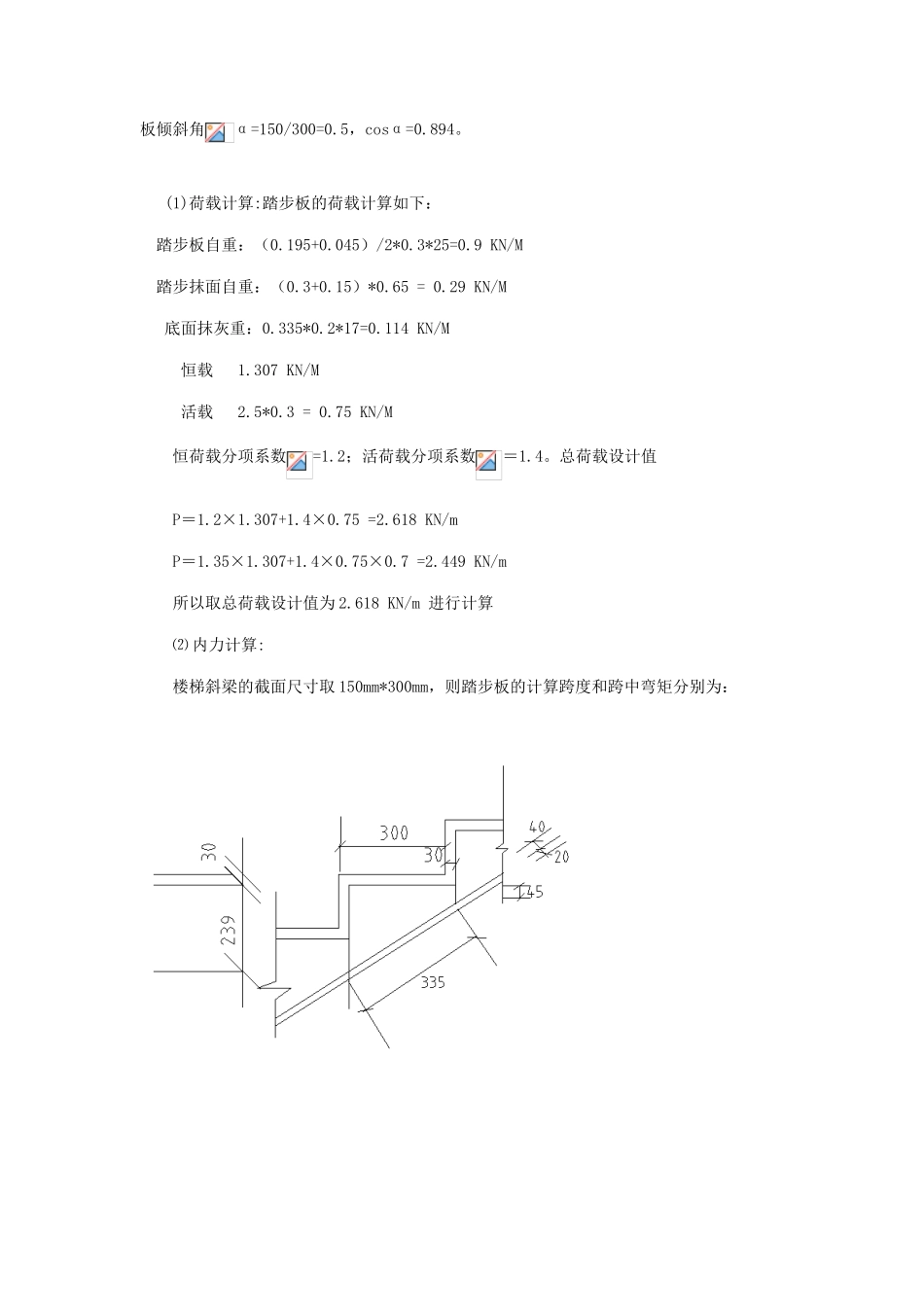

8 楼梯设计(北侧楼梯设计)选择标准层高 4.5m,踏步尺寸 150mm×300mm,C30 混凝土,板式楼梯.板底用 HPB235 级钢筋,梁纵筋采纳 HRB335 钢筋,楼梯上均布活载标准植 q =3.5KN/m 。 图 6 楼梯计算模型8.1 梯段板计算取板厚 h=40㎜ 图如下：板倾斜角α=150/300=0.5，cosα=0.894。(1)荷载计算:踏步板的荷载计算如下： 踏步板自重：（0.195+0.045）/2*0.3*25=0.9 KN/M 踏步抹面自重：（0.3+0.15）*0.65 = 0.29 KN/M 底面抹灰重：0.335*0.2*17=0.114 KN/M 恒载 1.307 KN/M 活载 2.5*0.3 = 0.75 KN/M恒荷载分项系数=1.2；活荷载分项系数＝1.4。总荷载设计值P＝1.2×1.307+1.4×0.75 =2.618 KN/mP＝1.35×1.307+1.4×0.75×0.7 =2.449 KN/m所以取总荷载设计值为 2.618 KN/m 进行计算⑵ 内力计算:楼梯斜梁的截面尺寸取 150mm*300mm，则踏步板的计算跨度和跨中弯矩分别为：=42.5-2*0.15 = 2.2 m M=1/10P=1/10×2.618×=1.26 KN.m（3）受弯承载力计算： 踏步板截面的折算高度 h=（195+45）/2 =120 mm板的有效高度＝120－20＝100㎜,α = = =0.030=0.030 A = /= 1.0*14.3*300*100*0.030/210 =63.1㎜2选 2Ф8 AS= 101 ㎜28.2 平台板设计:取板厚 70mm.取 1m 宽板带计算.（1）荷载计算: 平台板的荷载计算列于表 14 表 14 平台板的荷载总荷载设计值 P=1.2×99+1.4×2.5=7.09 KN/m1截面设计:平台板计算跨度l =2.8－0.2/2+0.10/2=2.65 m。弯矩设计值 M=1/10 P l =1/10×7.09×=4.98 KN.m, 板的有效高度＝80－20＝60㎜。 α= = =0.097, γ = =0.949A = == 416.5㎜2 选配 Ф10@150 （AS=523mm ）8.3 楼梯斜梁计算⑴ 荷载计算: 踏步板传来的荷载： 0.5*2.168*2.2/0.3 = 9.6 KN/M 斜梁自重： 1.2*（0.3-0.04）*0.15*25*335/300 = 1.307 KN/M 斜梁抹灰重： 1.2*（0.3-0.04）*2*0.02*17*335/300 = 0.237 KN/M 楼梯栏杆重： 1.2*0.1 = 0.12 KN/M 总荷载设计值： 11.264 KN/M（2） 内力计算：荷载种类荷载标准值（KN/m）恒 荷 载瓷砖贴面0.5580 厚混凝土板0.08×25=2.0板底抹灰0．02×17=0．34小计2．99活荷载2．5 取平台梁截面尺寸为 200mm*400mm，则斜梁的水平投影计算跨度为：L = = 14*0.3 + 0.2 = 4.4 m梁跨中截面弯矩及支座截面剪力分别为：M = 1/8p = 1/8 * 11.26 * = 27.26 KN.mV = 1/2pl cosα = 1/2 * 11.26...
