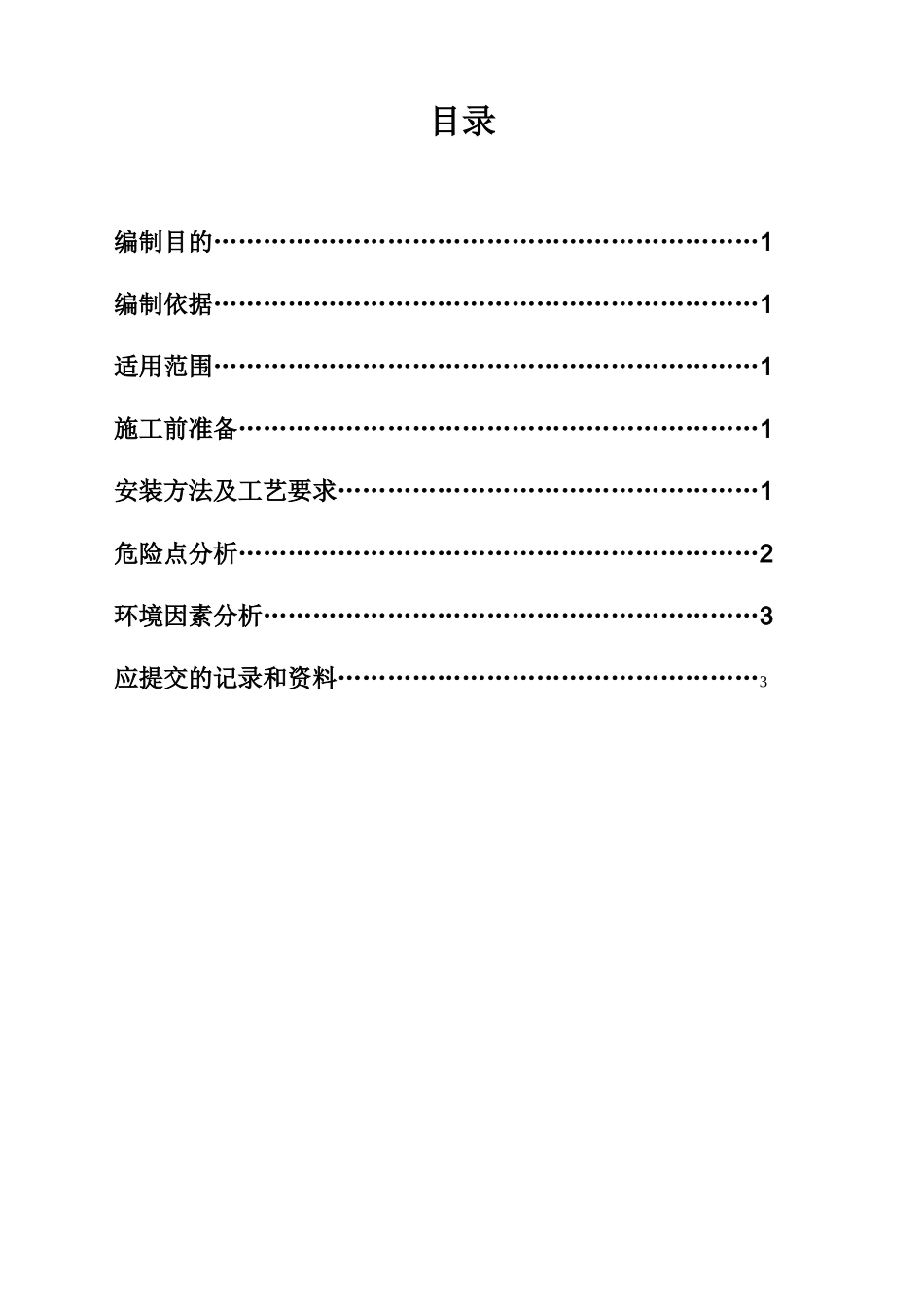

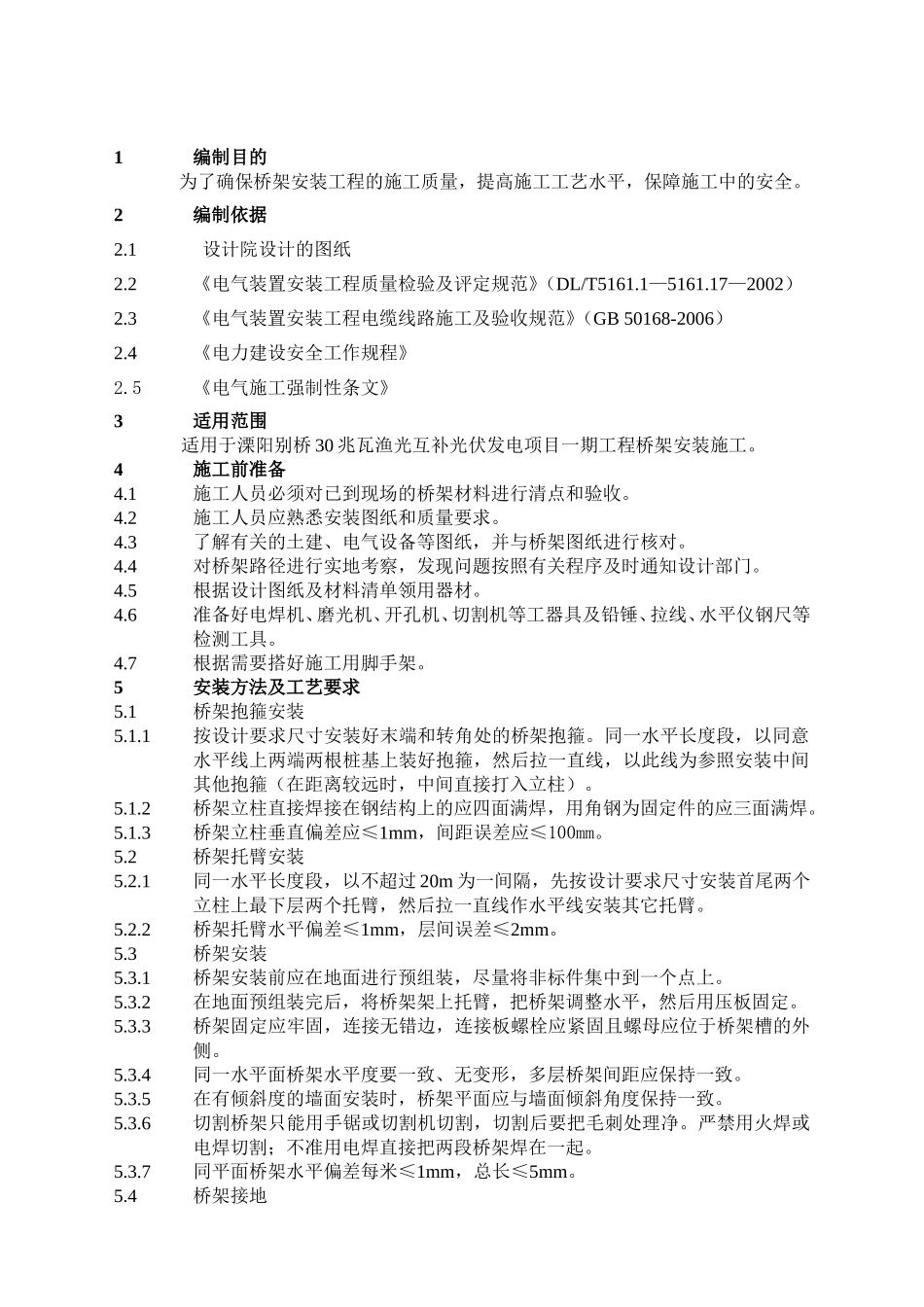

目录编制目的…………………………………………………………1编制依据…………………………………………………………1适用范围…………………………………………………………1施工前准备………………………………………………………1安装方法及工艺要求……………………………………………1危险点分析………………………………………………………2环境因素分析……………………………………………………3应提交的记录和资料……………………………………………31编制目的为了确保桥架安装工程的施工质量,提高施工工艺水平,保障施工中的安全。2编制依据2.1设计院设计的图纸2.2《电气装置安装工程质量检验及评定规范》(DL/T5161.1—5161.17—2002)2.3《电气装置安装工程电缆线路施工及验收规范》(GB50168-2006)2.4《电力建设安全工作规程》2.5《电气施工强制性条文》3适用范围适用于溧阳别桥30兆瓦渔光互补光伏发电项目一期工程桥架安装施工。4施工前准备4.1施工人员必须对已到现场的桥架材料进行清点和验收。4.2施工人员应熟悉安装图纸和质量要求。4.3了解有关的土建、电气设备等图纸,并与桥架图纸进行核对。4.4对桥架路径进行实地考察,发现问题按照有关程序及时通知设计部门。4.5根据设计图纸及材料清单领用器材。4.6准备好电焊机、磨光机、开孔机、切割机等工器具及铅锤、拉线、水平仪钢尺等检测工具。4.7根据需要搭好施工用脚手架。5安装方法及工艺要求5.1桥架抱箍安装5.1.1按设计要求尺寸安装好末端和转角处的桥架抱箍。同一水平长度段,以同意水平线上两端两根桩基上装好抱箍,然后拉一直线,以此线为参照安装中间其他抱箍(在距离较远时,中间直接打入立柱)。5.1.2桥架立柱直接焊接在钢结构上的应四面满焊,用角钢为固定件的应三面满焊。5.1.3桥架立柱垂直偏差应≤1mm,间距误差应≤100mm。5.2桥架托臂安装5.2.1同一水平长度段,以不超过20m为一间隔,先按设计要求尺寸安装首尾两个立柱上最下层两个托臂,然后拉一直线作水平线安装其它托臂。5.2.2桥架托臂水平偏差≤1mm,层间误差≤2mm。5.3桥架安装5.3.1桥架安装前应在地面进行预组装,尽量将非标件集中到一个点上。5.3.2在地面预组装完后,将桥架架上托臂,把桥架调整水平,然后用压板固定。5.3.3桥架固定应牢固,连接无错边,连接板螺栓应紧固且螺母应位于桥架槽的外侧。5.3.4同一水平面桥架水平度要一致、无变形,多层桥架间距应保持一致。5.3.5在有倾斜度的墙面安装时,桥架平面应与墙面倾斜角度保持一致。5.3.6切割桥架只能用手锯或切割机切割,切割后要把毛刺处理净。严禁用火焊或电焊切割;不准用电焊直接把两段桥架焊在一起。5.3.7同平面桥架水平偏差每米≤1mm,总长≤5mm。5.4桥架接地5.4.1按设计要求做接地,且全长应有良好的接地。5.5油漆5.5.1所有焊接部位均应除去药皮后进行油漆,油漆颜色选用与构件相同,且不同油漆交界面呈直线。6危险点分析6.1危险点分析本项目施工的危险点主要有:高空坠落、高空落物、火灾及设备损坏、触电伤害等。6.2重要控制环节及对策6.2.1所有的施工人员高处作业时必须系好安全带,安全带挂钩要挂在上方牢固的构件(或上方牢固的脚手架)上,防止高空坠落。6.2.2施工中应尽量减少交叉作业。交叉作业前,施工负责人应会同交叉作业各方进行相互协商,明确施工范围及安全注意事项。无法错开的垂直交作业,层间必须搭设严密、牢固的隔离设施。6.2.3高空作业时如果下方是人行通道,应围安全绳,设安全监护人或采取安全隔离措施。6.2.4严禁在吊物下方接料或站人。6.2.5脚手架按有关规定进行搭设,且应有防护栏杆,并经检验合格后方可使用。脚手架的工作面上必须满铺竹篱笆,螺丝、螺母等小物品应放在小箱内,高处作业人员应使用工具袋,工具应用保险绳系于身上或手上,上下传递物品时不得抛掷,防止高空落物。6.2.6动火必须办理动火工作票,焊接作业区内如有易燃物,应将易燃物清离现场,如不能清离现场的应采取必要的防火措施。6.2.7电动工具必须经检验合格挂牌使用,要执行一机一闸一保护的原则,不准乱拉、乱接电源,以防触电等事故发生。6.3注意事项6.3.1开工前,施工负责人和...
