母线技术要求

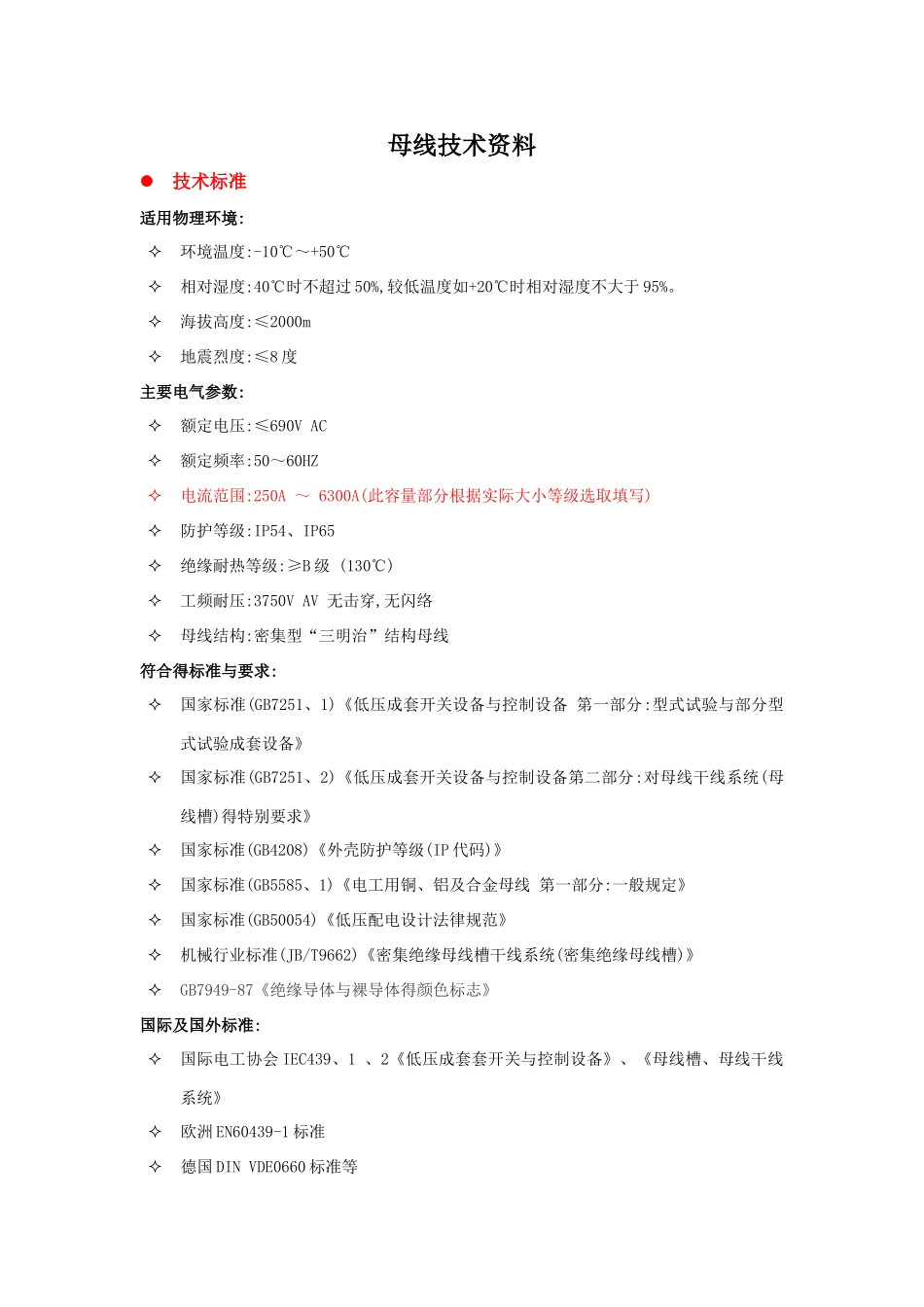

母线技术资料技术标准适用物理环境:环境温度:-10℃～+50℃ 相对湿度:40℃时不超过 50%,较低温度如+20℃时相对湿度不大于 95%。海拔高度:≤2000m 地震烈度:≤8 度主要电气参数:额定电压:≤690V AC额定频率:50～60HZ电流范围:250A ～ 6300A(此容量部分根据实际大小等级选取填写)防护等级:IP54、IP65绝缘耐热等级:≥B 级 (130℃)工频耐压:3750V AV 无击穿,无闪络母线结构:密集型“三明治”结构母线符合得标准与要求:国家标准(GB7251、1)《低压成套开关设备与控制设备 第一部分:型式试验与部分型式试验成套设备》国家标准(GB7251、2)《低压成套开关设备与控制设备第二部分:对母线干线系统(母线槽)得特别要求》国家标准(GB4208)《外壳防护等级(IP 代码)》国家标准(GB5585、1)《电工用铜、铝及合金母线 第一部分:一般规定》国家标准(GB50054)《低压配电设计法律规范》机械行业标准(JB/T9662)《密集绝缘母线槽干线系统(密集绝缘母线槽)》GB7949-87《绝缘导体与裸导体得颜色标志》国际及国外标准:国际电工协会 IEC439、1 、2《低压成套套开关与控制设备》、《母线槽、母线干线系统》欧洲 EN60439-1 标准德国 DIN VDE0660 标准等产品性能说明书投标产品性能说明书EB 密集型母线槽就是向荣集团有限公司综合中国市场得特点优化设计 更贴近用户需求得新型密集型母线系统。该系统在原有基础上进行升级,自动化生产程度更高,能满足不同用户群得配电需求。EB 母线槽就是铝合金外壳密集型母线,符合 GB7251 与 IEC60439 标准,主要用于满足客户得各类输、配电需求,该母线技术参数国内领先,结构简单,外观美观,新颖、使用方便,运行安全、可靠。该母线包括铜排与铝排两种配置,额定电流 100A 至 6300A,插接箱最大容量1600A,IP54 与 IP65 两种防护等级保证了系统在不同环境条件下稳定、安全地运行。EB 母线槽具有如下优势外壳:EB 系列母线槽采纳 铝镁合金 特别型材作为外壳,外壳能够整体接地,可兼作 PE排使用,效能相当。插口装置:a.插口座得上、下面均有硅橡胶得密封垫;b.插口装置:母排无间隙,真正实现了高密集、具有低阻抗、散热快等特点。插接箱插脚:插接箱插脚作 镀银 处理,导电性能高、外侧带簧片可保证接触面长期有效接触应力、接线方便等优点。EB 系列母线槽具有以下优越性能※ 高级导电体与绝缘材料 导体:EBC 系列低压密集型铜母线槽系统采纳符合国家标准 GB...
