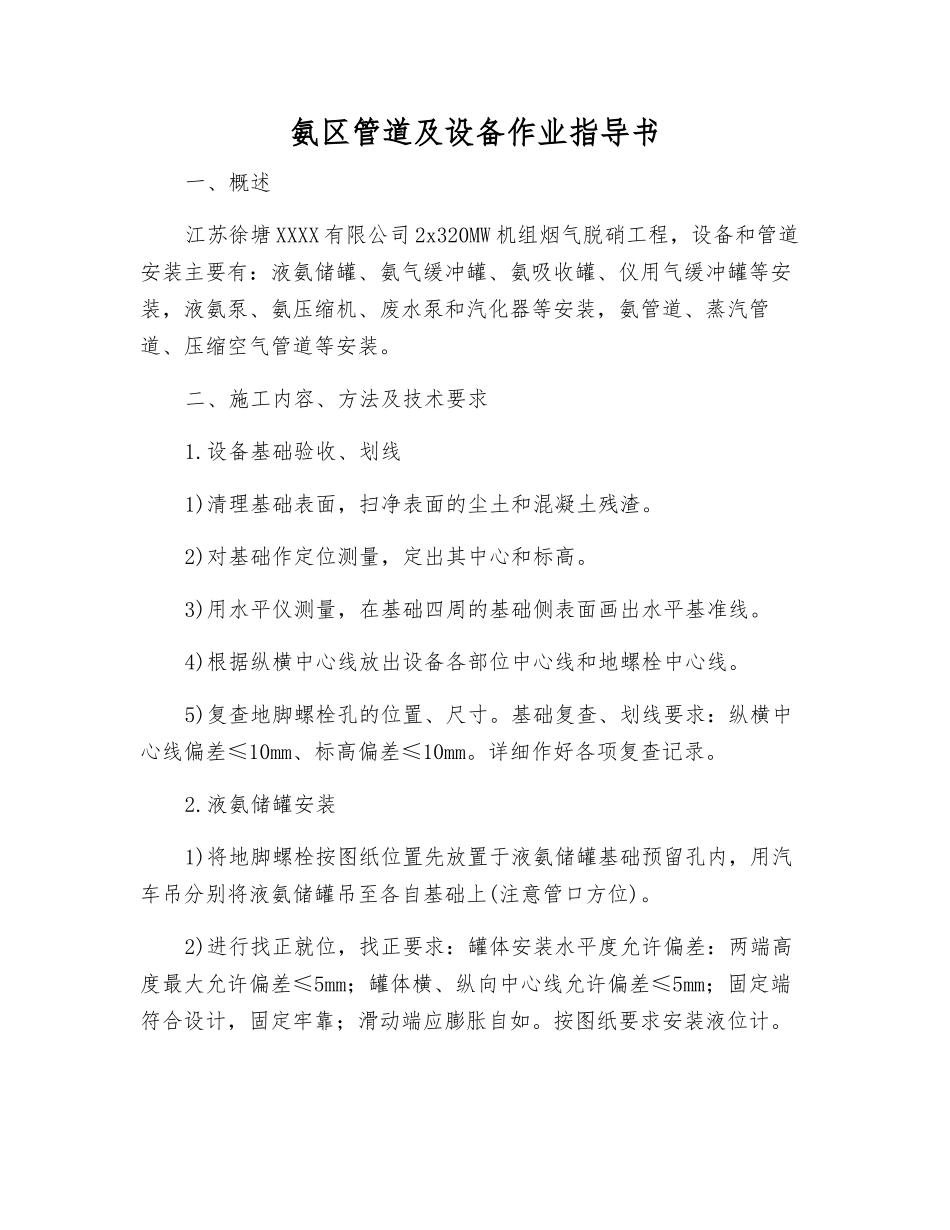

氨区管道及设备作业指导书

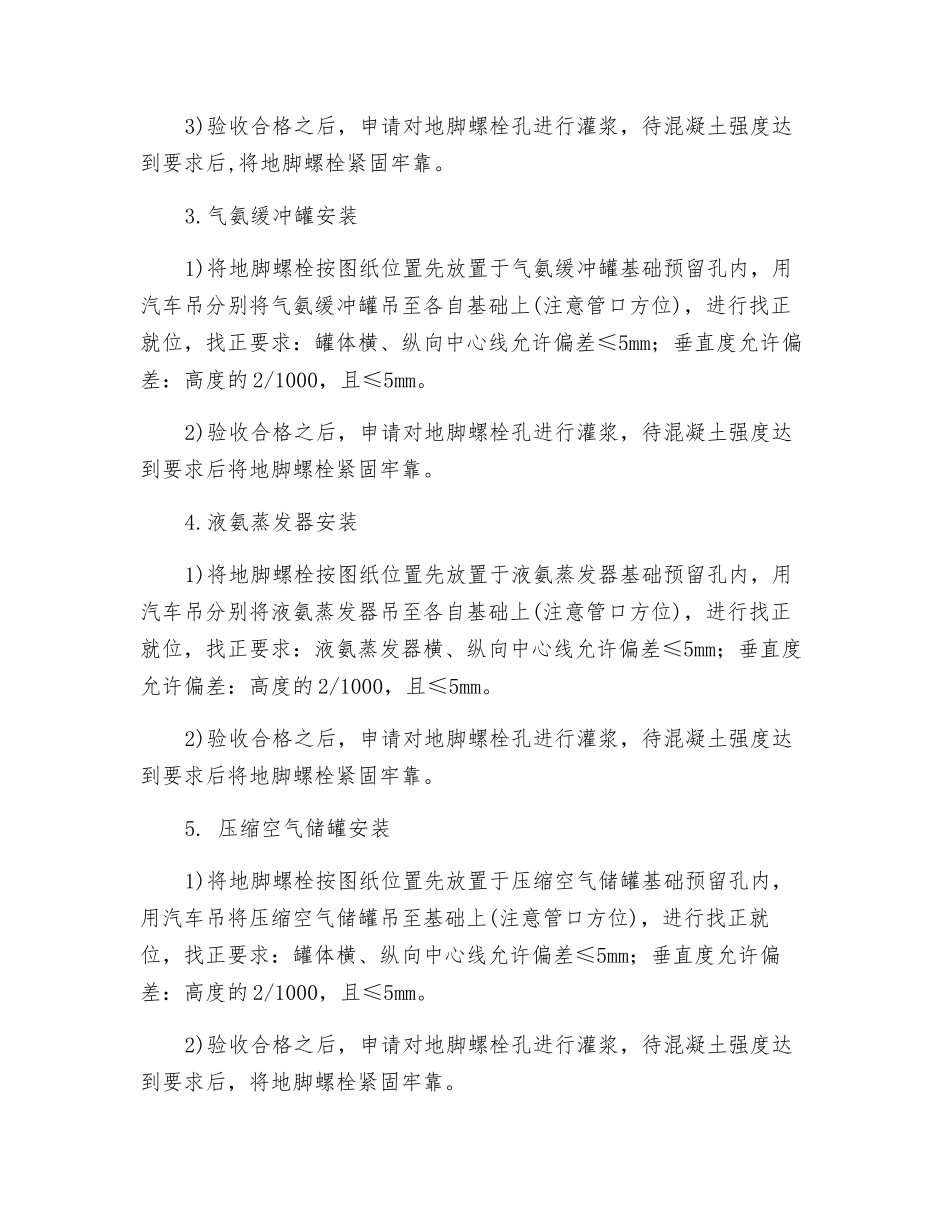

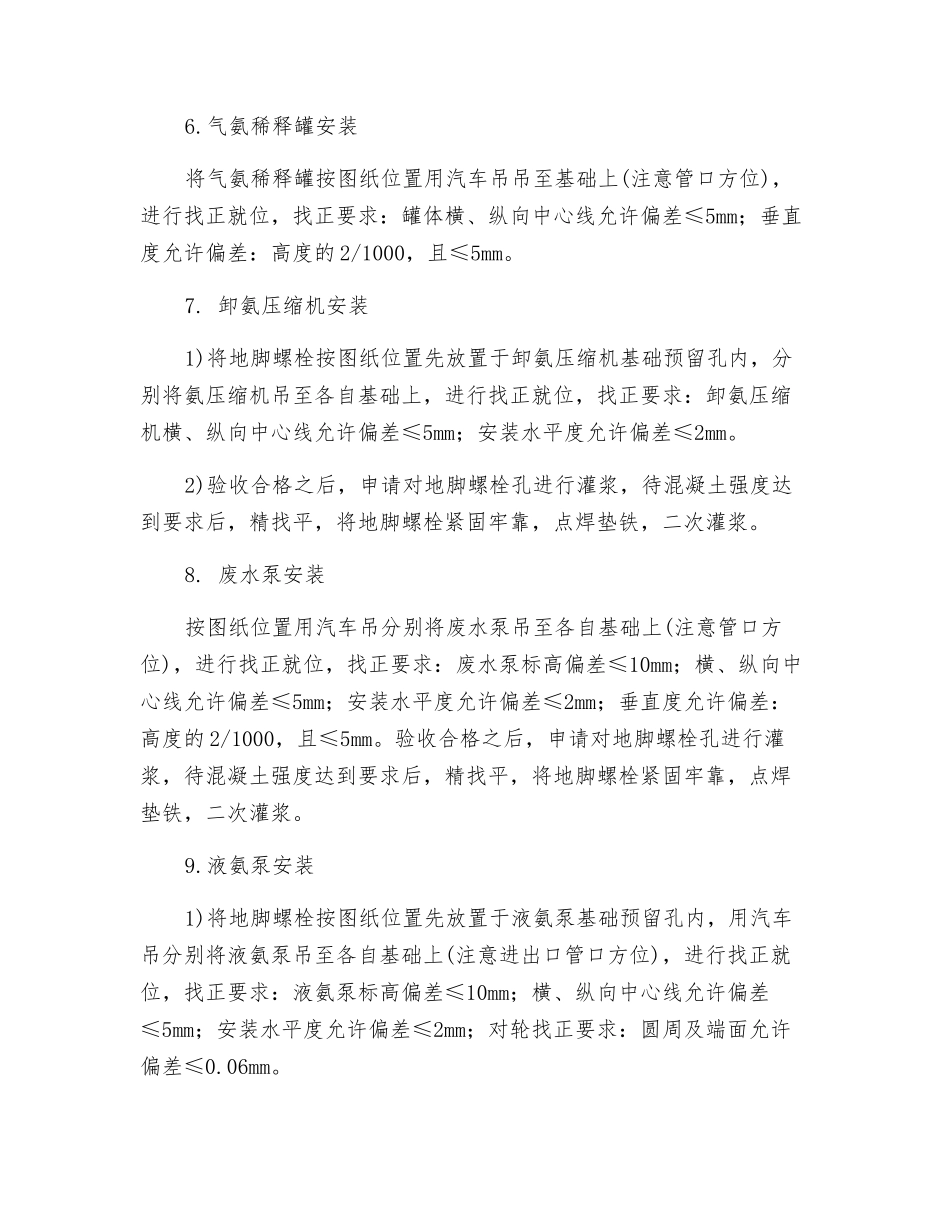

氨区管道及设备作业指导书一、概述江苏徐塘 XXXX 有限公司 2x320MW 机组烟气脱硝工程，设备和管道安装主要有：液氨储罐、氨气缓冲罐、氨吸收罐、仪用气缓冲罐等安装，液氨泵、氨压缩机、废水泵和汽化器等安装，氨管道、蒸汽管道、压缩空气管道等安装。二、施工内容、方法及技术要求1.设备基础验收、划线1)清理基础表面，扫净表面的尘土和混凝土残渣。2)对基础作定位测量，定出其中心和标高。3)用水平仪测量，在基础四周的基础侧表面画出水平基准线。4)根据纵横中心线放出设备各部位中心线和地螺栓中心线。5)复查地脚螺栓孔的位置、尺寸。基础复查、划线要求：纵横中心线偏差≤10mm、标高偏差≤10mm。详细作好各项复查记录。2.液氨储罐安装1)将地脚螺栓按图纸位置先放置于液氨储罐基础预留孔内，用汽车吊分别将液氨储罐吊至各自基础上(注意管口方位)。2)进行找正就位，找正要求：罐体安装水平度允许偏差：两端高度最大允许偏差≤5mm；罐体横、纵向中心线允许偏差≤5mm；固定端符合设计，固定牢靠；滑动端应膨胀自如。按图纸要求安装液位计。3)验收合格之后，申请对地脚螺栓孔进行灌浆，待混凝土强度达到要求后,将地脚螺栓紧固牢靠。3.气氨缓冲罐安装1)将地脚螺栓按图纸位置先放置于气氨缓冲罐基础预留孔内，用汽车吊分别将气氨缓冲罐吊至各自基础上(注意管口方位)，进行找正就位，找正要求：罐体横、纵向中心线允许偏差≤5mm；垂直度允许偏差：高度的 2/1000，且≤5mm。2)验收合格之后，申请对地脚螺栓孔进行灌浆，待混凝土强度达到要求后将地脚螺栓紧固牢靠。4.液氨蒸发器安装1)将地脚螺栓按图纸位置先放置于液氨蒸发器基础预留孔内，用汽车吊分别将液氨蒸发器吊至各自基础上(注意管口方位)，进行找正就位，找正要求：液氨蒸发器横、纵向中心线允许偏差≤5mm；垂直度允许偏差：高度的 2/1000，且≤5mm。2)验收合格之后，申请对地脚螺栓孔进行灌浆，待混凝土强度达到要求后将地脚螺栓紧固牢靠。5. 压缩空气储罐安装1)将地脚螺栓按图纸位置先放置于压缩空气储罐基础预留孔内，用汽车吊将压缩空气储罐吊至基础上(注意管口方位)，进行找正就位，找正要求：罐体横、纵向中心线允许偏差≤5mm；垂直度允许偏差：高度的 2/1000，且≤5mm。2)验收合格之后，申请对地脚螺栓孔进行灌浆，待混凝土强度达到要求后，将地脚螺栓紧固牢靠。6.气氨稀释罐安装将气氨稀释罐按图纸位置用汽车吊吊至基础上(注意管口方位)，进行找正就位，找正要求：罐体横、纵向...
