水工建筑物课程设计

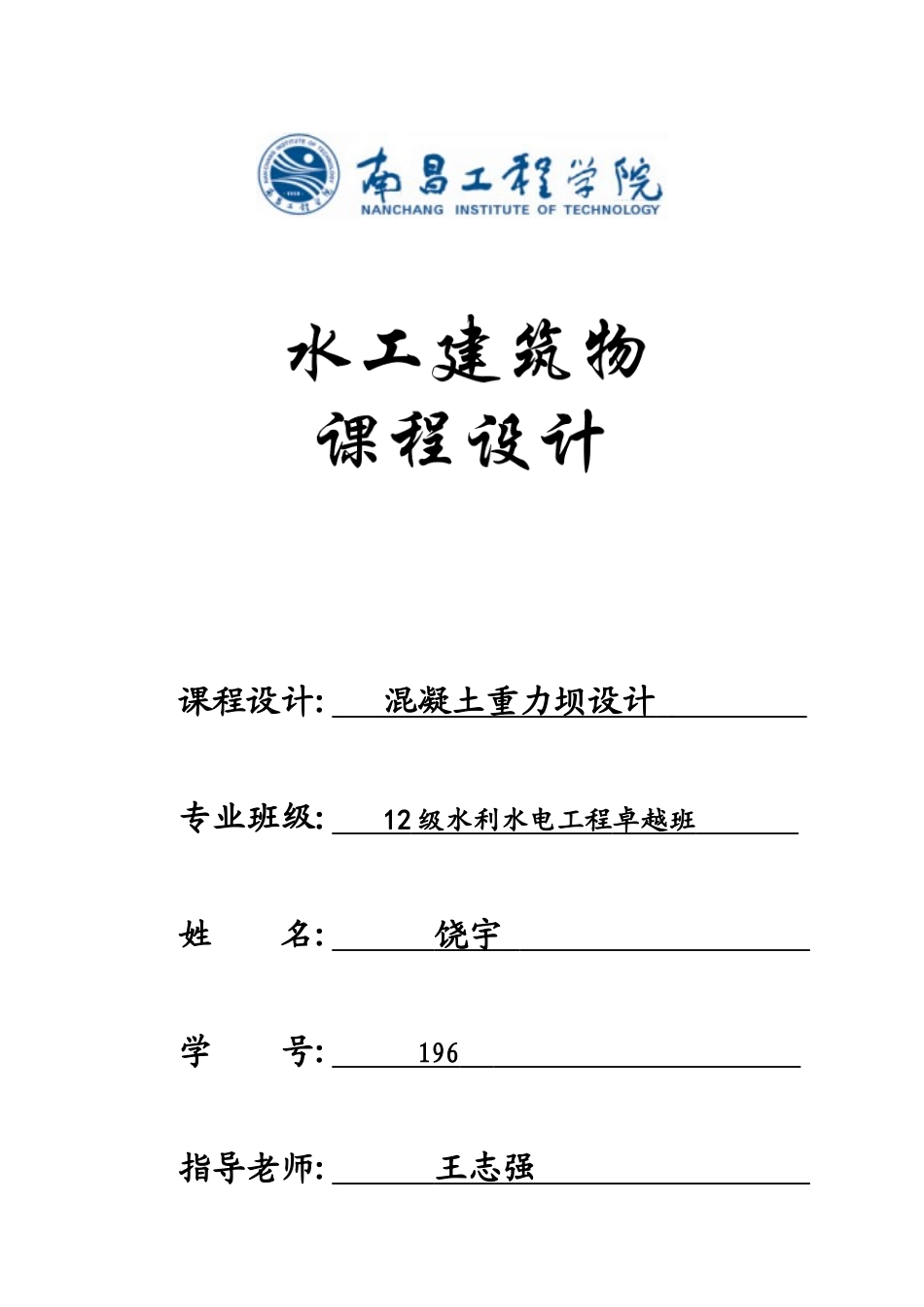

水工建筑物课程设计_第1页
1/15

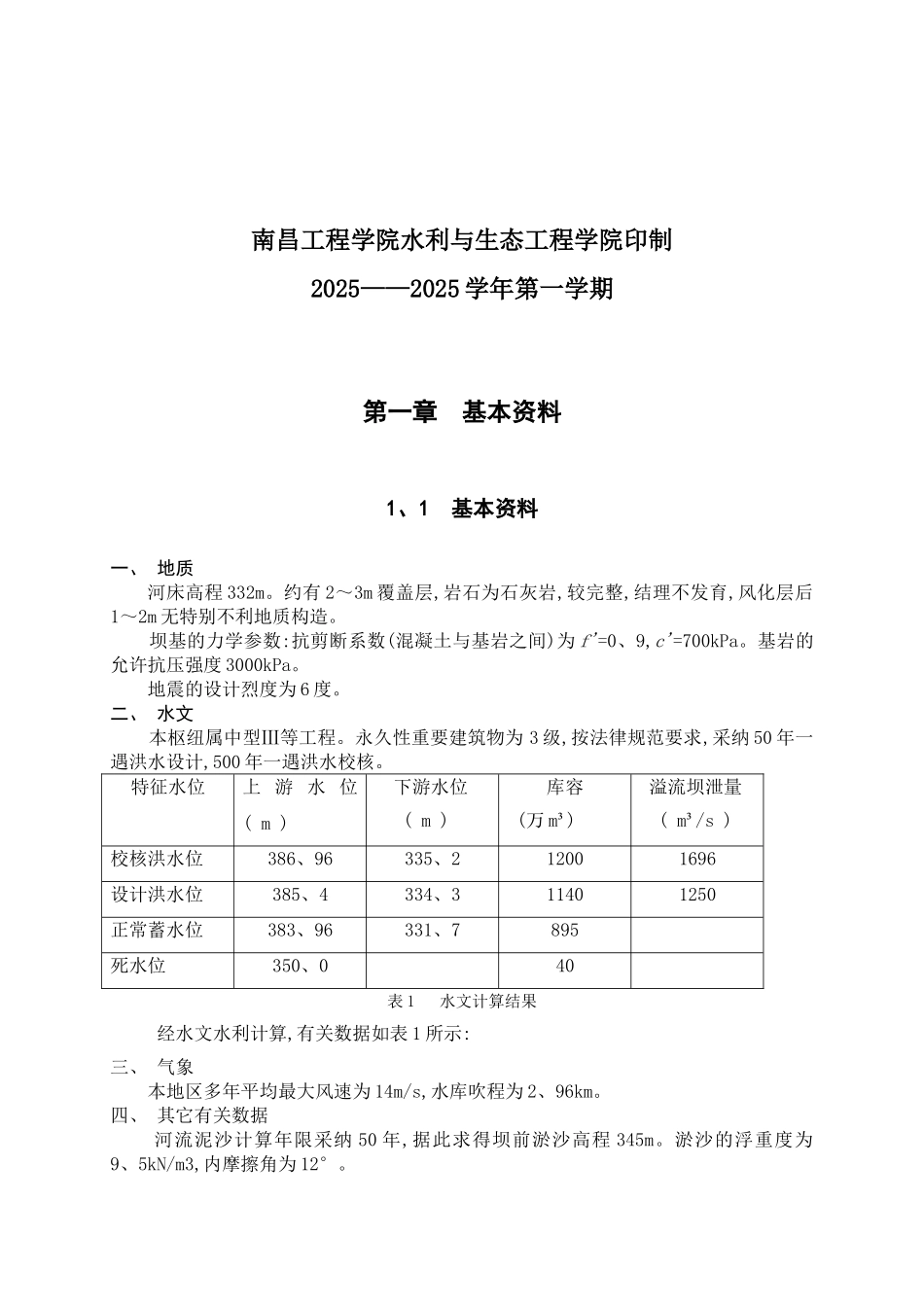

水工建筑物课程设计_第2页
2/15
水工建筑物课程设计_第3页
3/15
课程设计: 混凝土重力坝设计 专业班级: 12 级水利水电工程 卓越 班 姓 名: 饶宇 学 号: 196 指导老师: 王志强 南昌工程学院水利与生态工程学院印制2025——2025 学年第一学期第一章 基本资料1、1 基本资料一、 地质河床高程 332m。约有 2~3m 覆盖层,岩石为石灰岩,较完整,结理不发育,风化层后1~2m 无特别不利地质构造。 坝基的力学参数:抗剪断系数(混凝土与基岩之间)为 f'=0、9,c'=700kPa。基岩的允许抗压强度 3000kPa。 地震的设计烈度为 6 度。 二、 水文 本枢纽属中型Ⅲ等工程。永久性重要建筑物为 3 级,按法律规范要求,采纳 50 年一遇洪水设计,500 年一遇洪水校核。特征水位上 游 水 位( m ) 下游水位 ( m )库容 (万 m³) 溢流坝泄量 ( m³/s )校核洪水位386、96335、212001696设计洪水位385、4334、311401250正常蓄水位383、96331、7895死水位350、040表 1 水文计算结果 经水文水利计算,有关数据如表 1 所示:三、 气象 本地区多年平均最大风速为 14m/s,水库吹程为 2、96km。四、 其它有关数据 河流泥沙计算年限采纳 50 年,据此求得坝前淤沙高程 345m。淤沙的浮重度为9、5kN/m3,内摩擦角为 12°。 坝体混凝土重度采纳 24kN/m3。五、 枢纽总体布置根据地形、地质、天然建筑材料等因素的考虑,本工程选用混凝土重力坝方案,重力坝由非溢流坝段与溢流坝段组成。第二章 非溢流坝设计2、1 剖面设计 重力坝剖面设计的原则就是:① 满足稳定与强度要求,保证大坝安全;② 工程量小,造价低;③ 结构合理,运用方便;④ 利于施工,方便维修; 重力坝的基本剖面就是指坝体在自重、静水压力(水位与坝顶齐平)与扬压力 3 项主要荷载作用下,满足稳定与强度要求,并使工程量最小的三角形剖面。在拟好的基本三角形基础上,根据已确定的坝顶高程及宽度,初拟主要防渗,排水设施,即可得到重力坝有用剖面。剖面尺寸的初步似定主要内容有:坝顶高程,坝顶宽度,坝顶及上、下游起坡点的位置。一、 坝顶高程的确定 波浪要素按官厅公式计算。公式如下: 库水位以上的超高对于安全级别为Ⅱ级的坝,查得安全超高设计洪水位时为 0、5 m,校核洪水位时为0、4 m。计算成果见下表 2-1风速(m/s)波高(m) 波长(m)雍高(m)安全加高(m)超高(m)坝顶高程(m)281、4113、680、460、52、37387、8140、596、840、160、41、15386、6表 2-1 坝顶高程计算成果表经比较可以得出坝顶或防浪墙顶高程为 387、8m,并取防...
