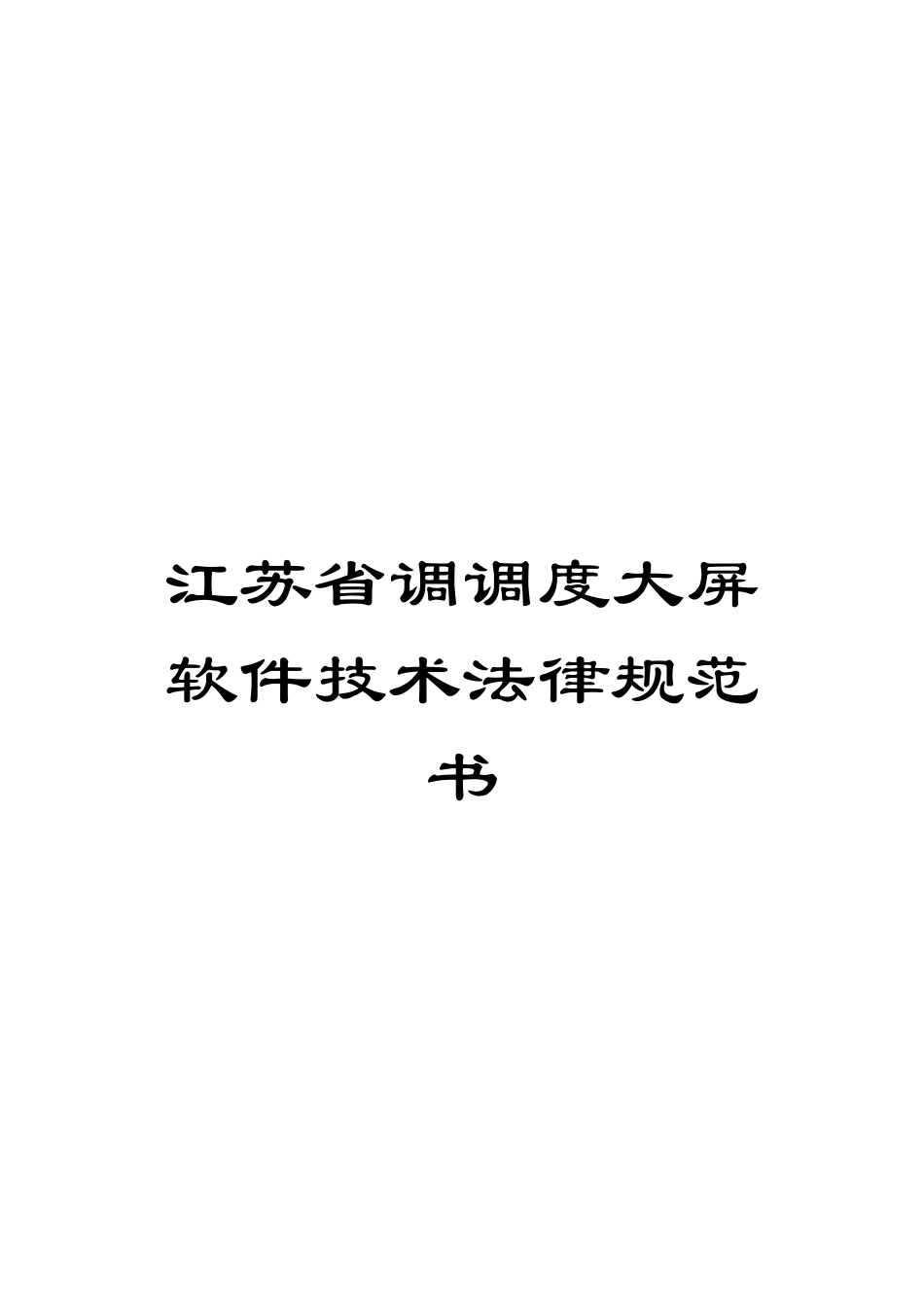

江苏省调调度大屏软件技术规范书

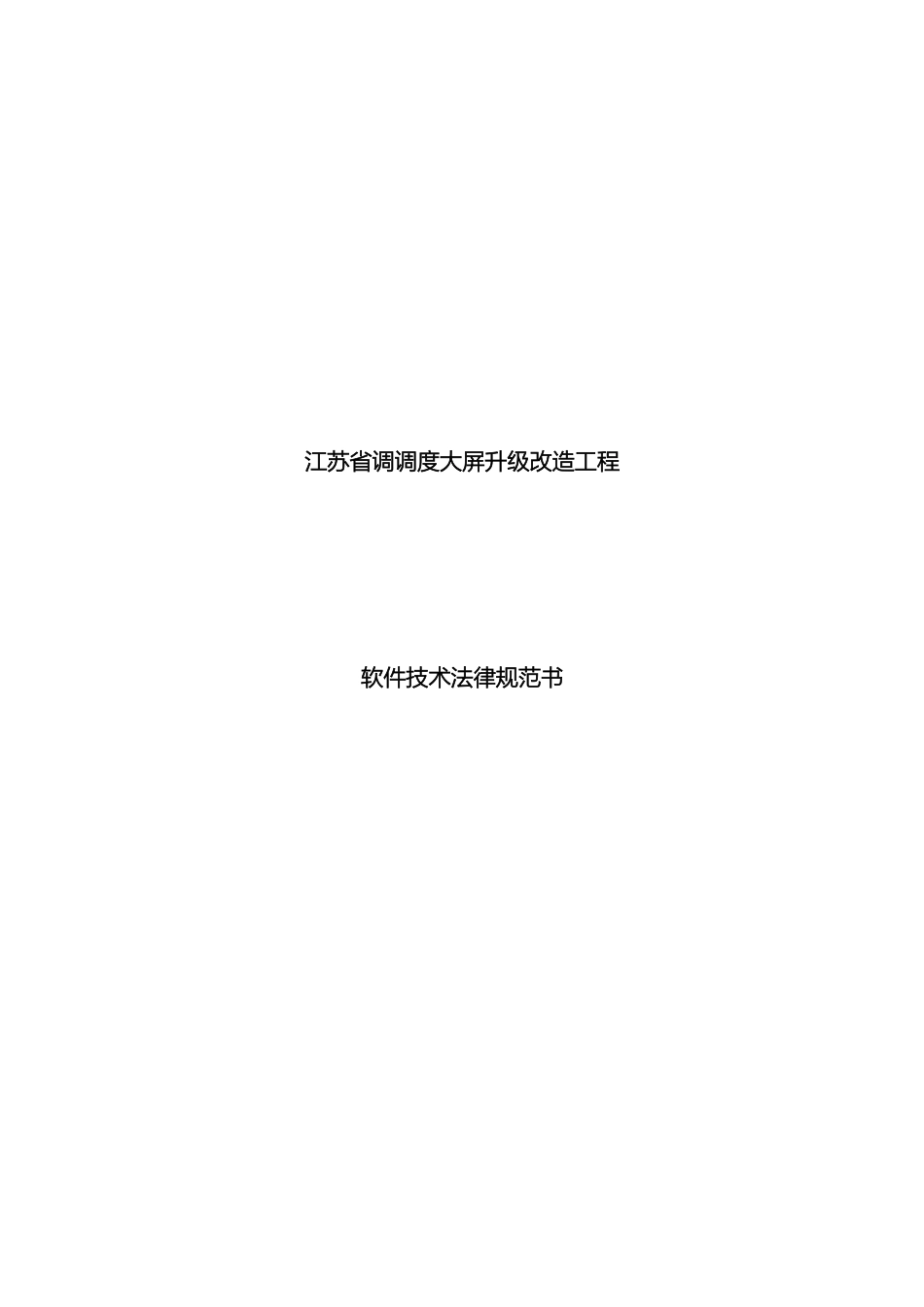

江苏省调调度大屏软件技术法律规范书江苏省调调度大屏升级改造工程软件技术法律规范书二〇一四年二月第一部分：系统货物需求一览表序号所属分类软件名称数量备注1.日常监控场景(两版)1 个2.台风场景1 个3.首页场景1 个4.地市用电场景1 个5.电力概况场景1 个6.清洁能源场景（两版）1 个7.全省装机场景（两版）1 个8.迎峰度夏场景1 个9.迎峰度冬场景1 个10.节日汇报场景1 个11.有序用电场景1 个12.工作台投大屏4 个13.交接班场景1 个14.三维场景12 个15.拉幕场景1 个16.开幕场景1 个17.结束场景1 个18.平台迁移改造1 次备注：系统软件部分功能要求详见技术法律规范书第二部分、技术法律规范书1. 项目概述由于现代的电力系统已逐步进展成为具有多层次结构、多控制参量以及具有广域性、开放性、不确定性和非自治性等特征的复杂大系统，其安全水平很难用单一的指标进行表征。而常规安全分析一般只能就电力系统安全的某一方面进行分析，不足以对电力系统安全进行整体的描述。在满足调度、监控业务的基础上，提升展示控制手段，向图形化控制方向转变，采纳全触摸控制方式，实景模拟显示墙状况，与大屏显示内容同步，所见即所得的进行监视画面的切换和调整，直观、快速响应调控处理操作。为实现上述目的，有必要充分挖掘主要设备运行信息，作为评判电网运行水平的指标，建立单一指标模型和区域综合评价模型，以综合评价方式展示电网状态水平和安全水平，实现主动告警、事故预判，为调度员和监控员提供辅助决策手段，进一步提高电网安全稳定运行能力。本项目在原有调度生产综合支撑平台基础之上，充分利用超高分变率大屏幕的显示和控制技术，发挥图形化展示优势，结合前期与调度相关业务系统的集成成果，可视化显示全网各类实时信息、告警信息、事故信息、检修信息、越限信息、系统运行信息，以 EMS 数据为主体，有效整合调度检修系统、变电站视频、气象信息系统的关键信息，实行画面推送、声光告警、分区域轮巡等方式，主动提醒值班人员实行措施，以辅助事故推断处理和日常监视操作，提升调控中心的智能化水平。在设备运行状况评价模型的建立上，深化分析电网设备关系和运行特点，对单一设备指标评价统一模型，对综合指标摒弃传统的权重系数方式，提出全新的评价理论，科学、客观、准确的评价电网实时运行状况。在系统的操作控制方面，触摸控制系统结合了计算机控制技术和网络传输技术，采纳网络的控制架构，核心由服务器阵列组成，服...
