汽车发动机曲轴拆装教案

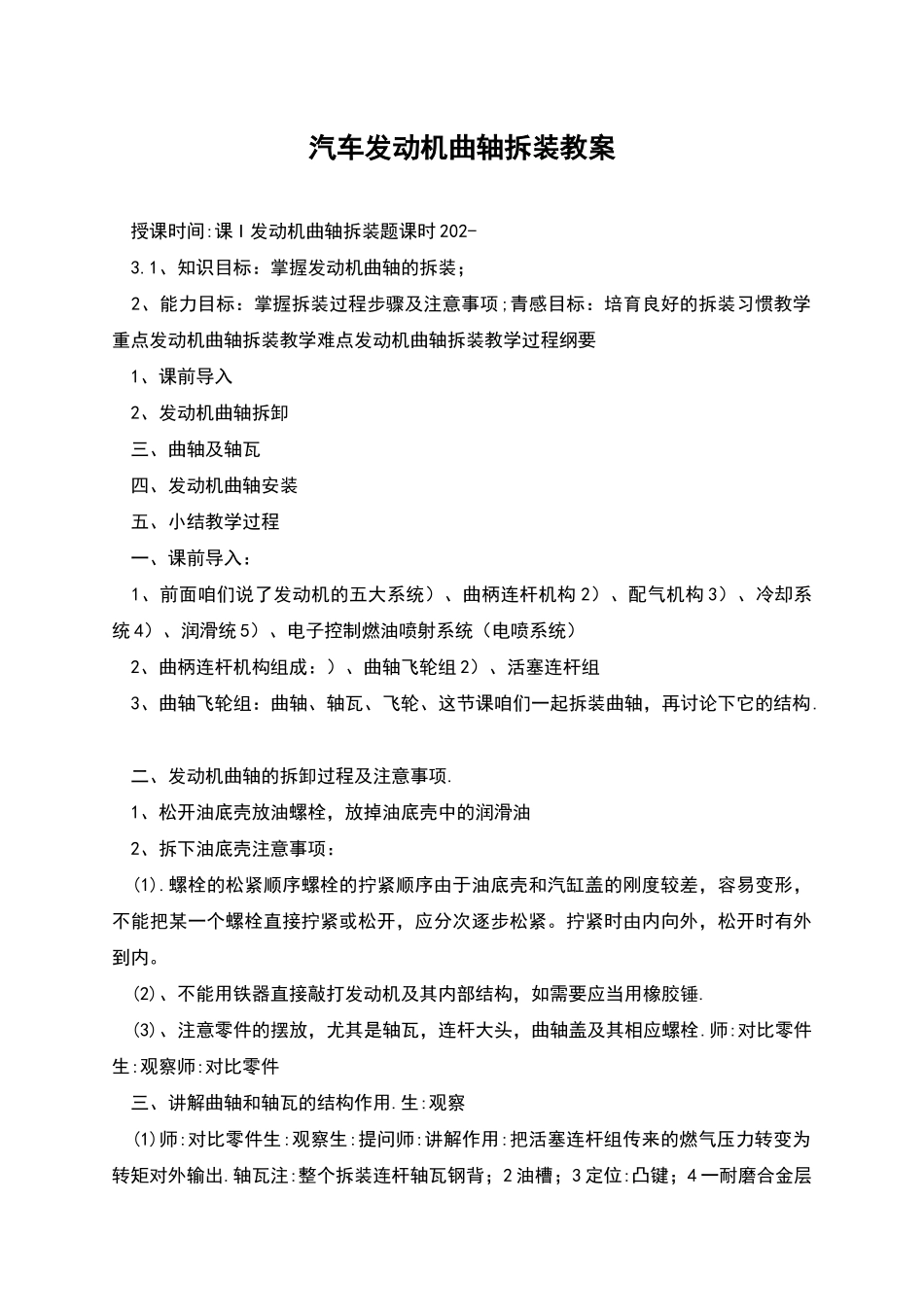

汽车发动机曲轴拆装教案_第1页
1/2

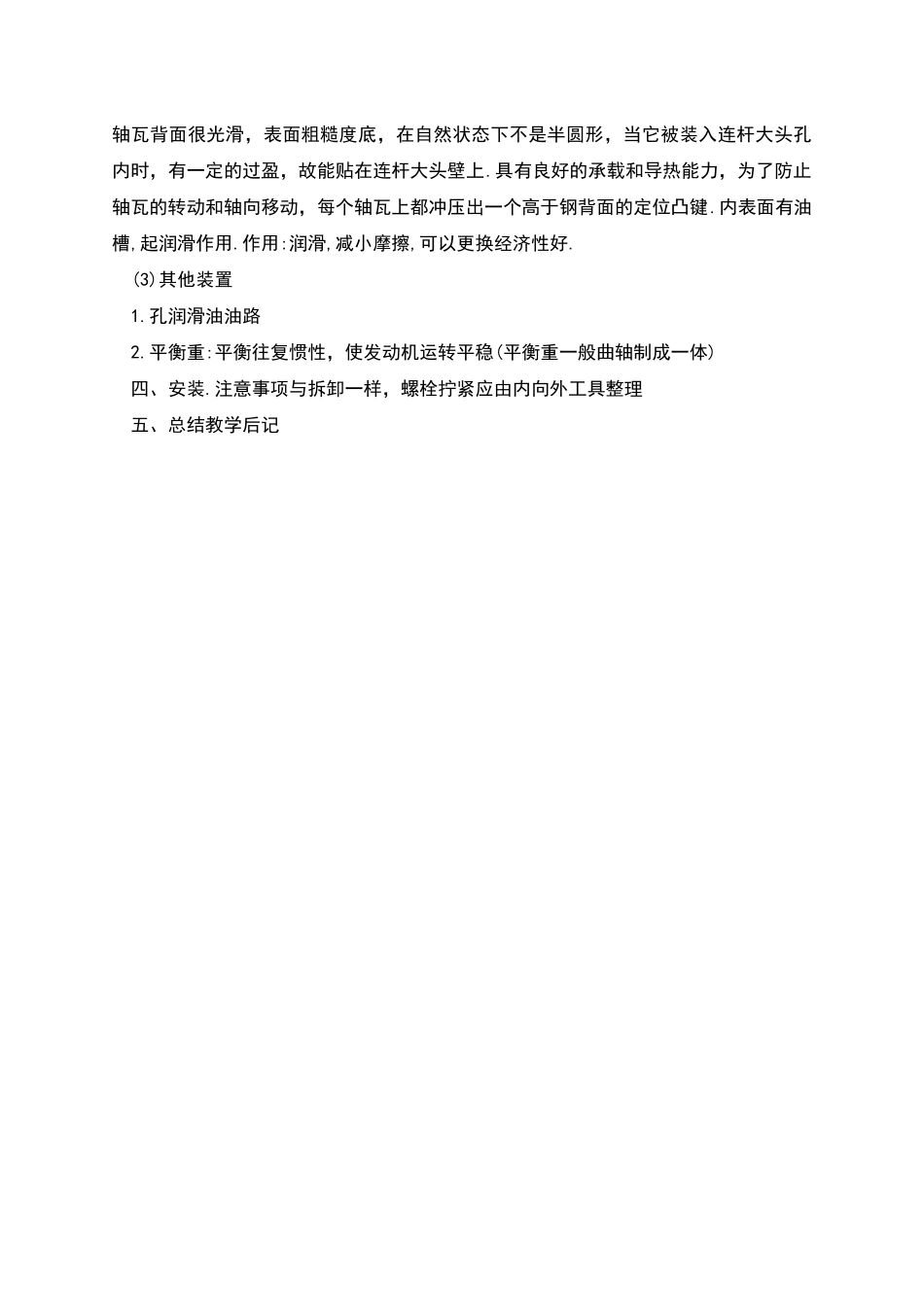

汽车发动机曲轴拆装教案_第2页
2/2
汽车发动机曲轴拆装教案 授课时间:课 I 发动机曲轴拆装题课时 202- 3.1、知识目标:掌握发动机曲轴的拆装; 2、能力目标:掌握拆装过程步骤及注意事项;青感目标:培育良好的拆装习惯教学重点发动机曲轴拆装教学难点发动机曲轴拆装教学过程纲要 1、课前导入 2、发动机曲轴拆卸 三、曲轴及轴瓦 四、发动机曲轴安装 五、小结教学过程 一、课前导入: 1、前面咱们说了发动机的五大系统)、曲柄连杆机构 2)、配气机构 3)、冷却系统 4)、润滑统 5)、电子控制燃油喷射系统(电喷系统) 2、曲柄连杆机构组成:)、曲轴飞轮组 2)、活塞连杆组 3、曲轴飞轮组:曲轴、轴瓦、飞轮、这节课咱们一起拆装曲轴,再讨论下它的结构. 二、发动机曲轴的拆卸过程及注意事项. 1、松开油底壳放油螺栓,放掉油底壳中的润滑油 2、拆下油底壳注意事项: (1).螺栓的松紧顺序螺栓的拧紧顺序由于油底壳和汽缸盖的刚度较差,容易变形,不能把某一个螺栓直接拧紧或松开,应分次逐步松紧。拧紧时由内向外,松开时有外到内。 (2)、不能用铁器直接敲打发动机及其内部结构,如需要应当用橡胶锤. (3)、注意零件的摆放,尤其是轴瓦,连杆大头,曲轴盖及其相应螺栓.师:对比零件生:观察师:对比零件 三、讲解曲轴和轴瓦的结构作用.生:观察 (1)师:对比零件生:观察生:提问师:讲解作用:把活塞连杆组传来的燃气压力转变为转矩对外输出.轴瓦注:整个拆装连杆轴瓦钢背;2 油槽;3 定位:凸键;4 一耐磨合金层轴瓦背面很光滑,表面粗糙度底,在自然状态下不是半圆形,当它被装入连杆大头孔内时,有一定的过盈,故能贴在连杆大头壁上.具有良好的承载和导热能力,为了防止轴瓦的转动和轴向移动,每个轴瓦上都冲压出一个高于钢背面的定位凸键.内表面有油槽,起润滑作用.作用:润滑,减小摩擦,可以更换经济性好. (3)其他装置 1.孔润滑油油路 2.平衡重:平衡往复惯性,使发动机运转平稳(平衡重一般曲轴制成一体) 四、安装.注意事项与拆卸一样,螺栓拧紧应由内向外工具整理 五、总结教学后记
