汽车综合故障诊断项目三汽车底盘故障诊断教案

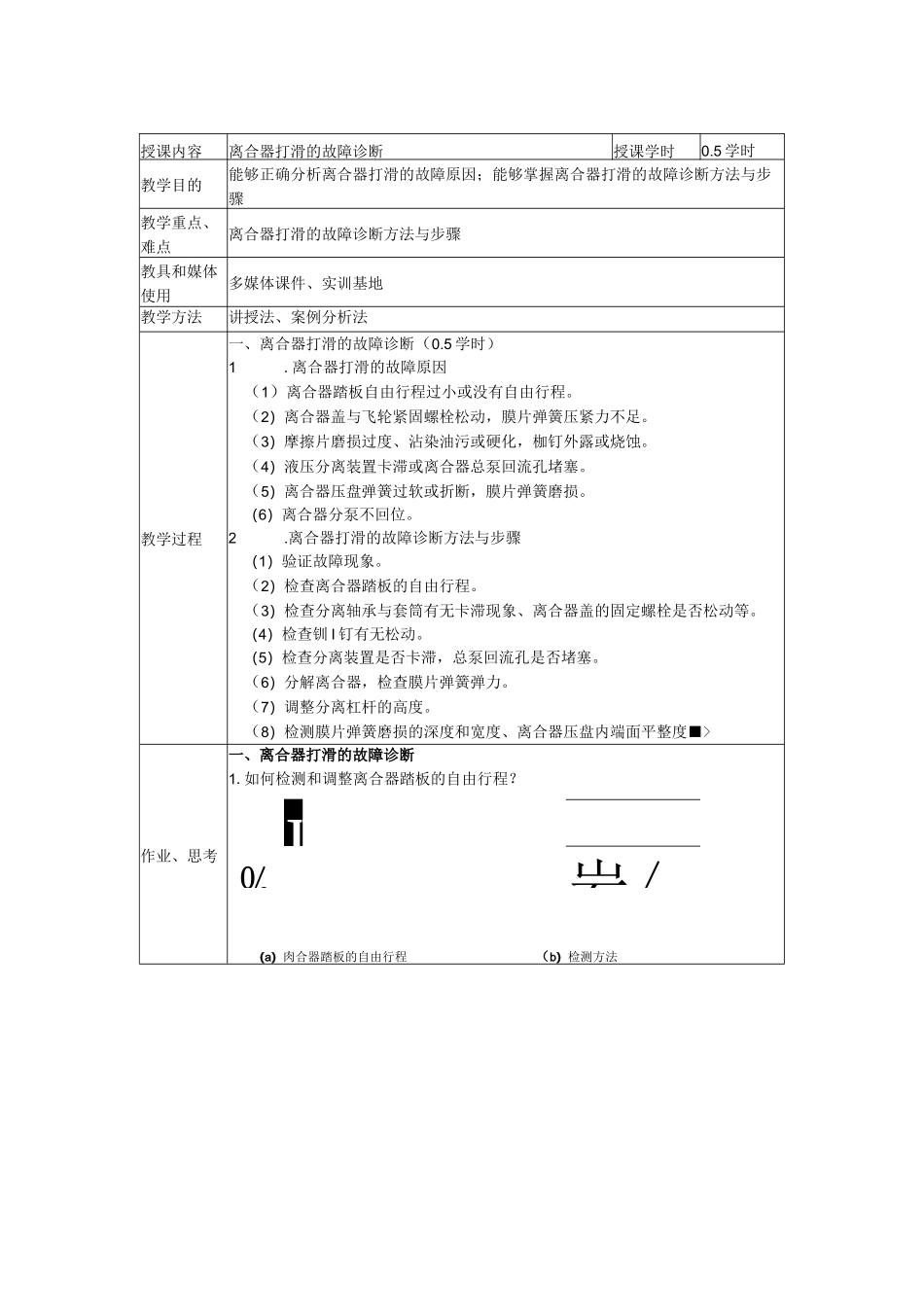

授课内容离合器打滑的故障诊断授课学时0.5 学时教学目的能够正确分析离合器打滑的故障原因；能够掌握离合器打滑的故障诊断方法与步骤教学重点、难点离合器打滑的故障诊断方法与步骤教具和媒体使用多媒体课件、实训基地教学方法讲授法、案例分析法教学过程一、离合器打滑的故障诊断（0.5 学时）1.离合器打滑的故障原因（1）离合器踏板自由行程过小或没有自由行程。（2）离合器盖与飞轮紧固螺栓松动，膜片弹簧压紧力不足。（3）摩擦片磨损过度、沾染油污或硬化，枷钉外露或烧蚀。（4）液压分离装置卡滞或离合器总泵回流孔堵塞。（5）离合器压盘弹簧过软或折断，膜片弹簧磨损。（6）离合器分泵不回位。2.离合器打滑的故障诊断方法与步骤（1）验证故障现象。（2）检查离合器踏板的自由行程。（3）检查分离轴承与套筒有无卡滞现象、离合器盖的固定螺栓是否松动等。（4）检查钏 I 钉有无松动。（5）检查分离装置是否卡滞，总泵回流孔是否堵塞。（6）分解离合器，检查膜片弹簧弹力。（7）调整分离杠杆的高度。（8）检测膜片弹簧磨损的深度和宽度、离合器压盘内端面平整度■>作业、思考一、离合器打滑的故障诊断1.如何检测和调整离合器踏板的自由行程？I%岩/（a）肉合器踏板的自由行程（b）检测方法（a）调整岗令器总泵推杆长度（b）调整离合器分泵推杆长度2.如何检测膜片弹簧磨损的深度和宽度？3.离合器打滑的故障原因之一是（）。A.自由行程过小B,自由行程过大C.从动摩擦片过厚4.离合器常见的故障有、、o授课内容离合器分离不彻底的故障诊断授课学时0.5 学时教学目的能够正确分析离合器分离不彻底的故障原因；能够掌握离合器分离不彻底的故障诊断方法与步骤教学重点、难点离合器分离不彻底的故障诊断方法与步骤教具和媒体使用多媒体课件、实训基地教学方法讲授法、案例分析法教学过程一、离合器分离不彻底的故障诊断（0.5 学时）1.离合器分离不彻底的故障原因（1）离合器踏板自由行程过大。（2）分离杠杆弯曲变形；支座松动；轴销孔磨穿，轴销脱出；分离杠杆与分离轴承的接触面高低不一,（3）离合器从动盘翘曲；钢片碎裂；摩擦面凹凸不平；更换的新摩擦片过厚；从动盘或中间压盘正反面装反，使其不能分离。（4）离合器从动盘毂键槽和变速器第一轴花键齿锈蚀或有油污。（5）液压式操纵机构中离合器总泵或分泵漏油或油路中有空气。（6）离合器摩擦片翘曲。2.离合器分离不彻底的故障诊断方法与步骤（1）验证故障现象：不打开点火开关，先挂上挡，松开...
