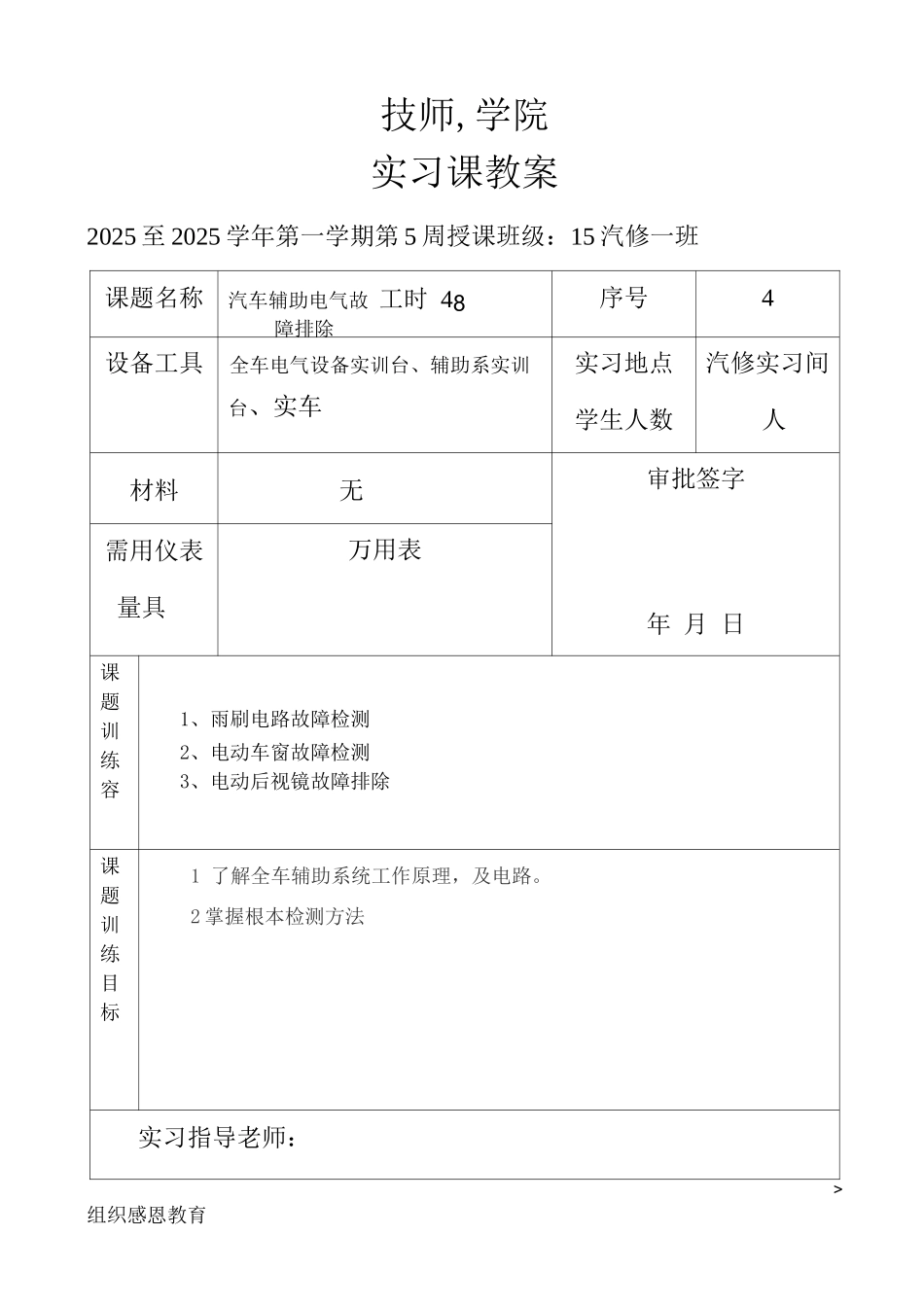

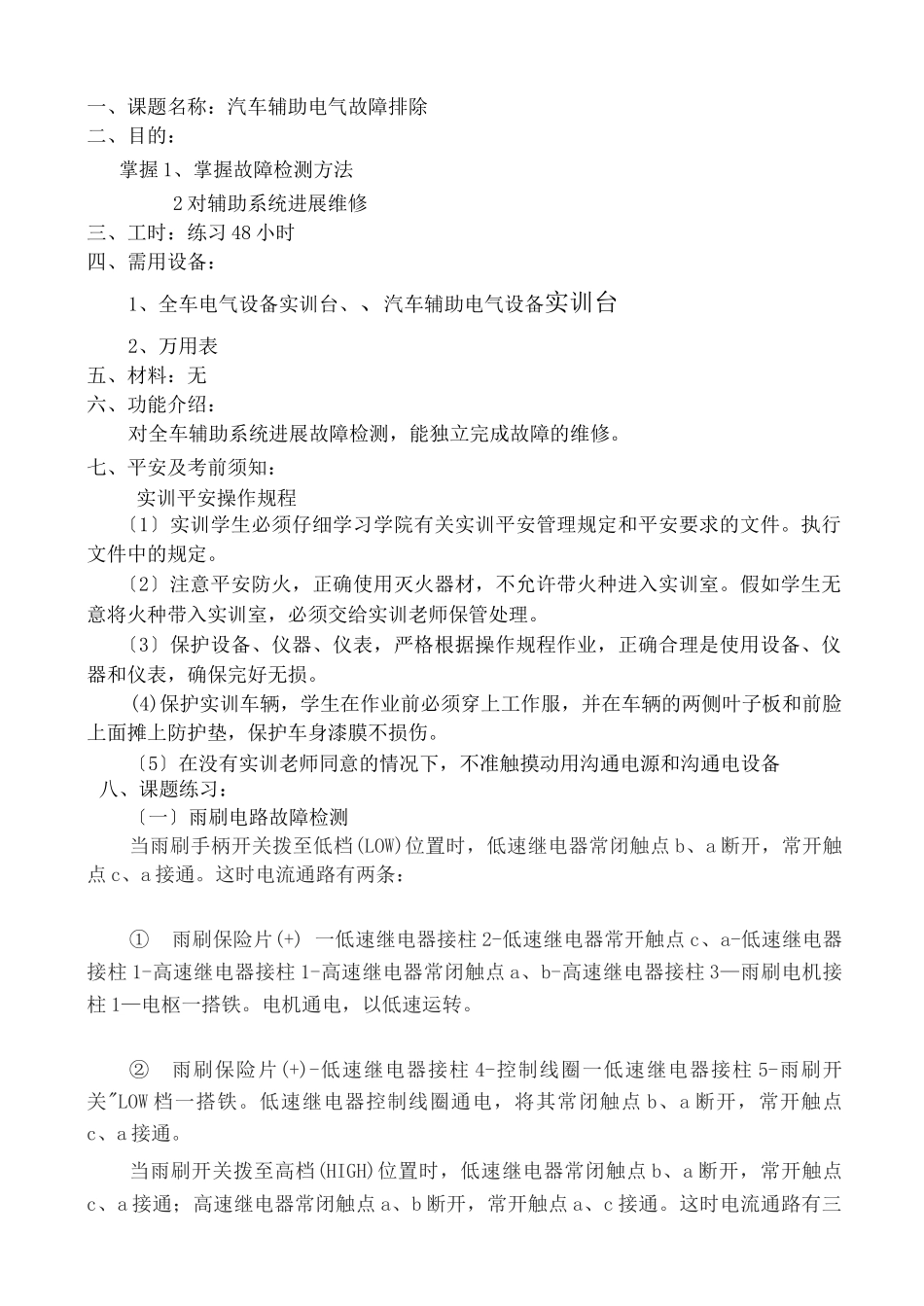

技师,学院实习课教案2025 至 2025 学年第一学期第 5 周授课班级：15 汽修一班课题名称汽车辅助电气故 工时 48障排除序号4设备工具全车电气设备实训台、辅助系实训台、实车实习地点学生人数汽修实习间人材料无审批签字年 月 日需用仪表量具万用表课题训练容1、雨刷电路故障检测2、电动车窗故障检测3、电动后视镜故障排除课题训练目标1 了解全车辅助系统工作原理，及电路。2 掌握根本检测方法实习指导老师：>组织感恩教育一、课题名称：汽车辅助电气故障排除二、目的：掌握 1、掌握故障检测方法2 对辅助系统进展维修三、工时：练习 48 小时四、需用设备：1、全车电气设备实训台、、汽车辅助电气设备实训台2、万用表五、材料：无六、功能介绍：对全车辅助系统进展故障检测，能独立完成故障的维修。七、平安及考前须知：实训平安操作规程〔1〕实训学生必须仔细学习学院有关实训平安管理规定和平安要求的文件。执行文件中的规定。〔2〕注意平安防火，正确使用灭火器材，不允许带火种进入实训室。假如学生无意将火种带入实训室，必须交给实训老师保管处理。〔3〕保护设备、仪器、仪表，严格根据操作规程作业，正确合理是使用设备、仪器和仪表，确保完好无损。(4)保护实训车辆，学生在作业前必须穿上工作服，并在车辆的两侧叶子板和前脸上面摊上防护垫，保护车身漆膜不损伤。〔5〕在没有实训老师同意的情况下，不准触摸动用沟通电源和沟通电设备八、课题练习：〔一〕雨刷电路故障检测当雨刷手柄开关拨至低档(LOW)位置时，低速继电器常闭触点 b、a 断开，常开触点 c、a 接通。这时电流通路有两条：①雨刷保险片(+) 一低速继电器接柱 2-低速继电器常开触点 c、a-低速继电器接柱 1-高速继电器接柱 1-高速继电器常闭触点 a、b-高速继电器接柱 3—雨刷电机接柱 1—电枢一搭铁。电机通电，以低速运转。②雨刷保险片(+)-低速继电器接柱 4-控制线圈一低速继电器接柱 5-雨刷开关"LOW 档一搭铁。低速继电器控制线圈通电，将其常闭触点 b、a 断开，常开触点c、a 接通。当雨刷开关拨至高档(HIGH)位置时，低速继电器常闭触点 b、a 断开，常开触点c、a 接通；高速继电器常闭触点 a、b 断开，常开触点 a、c 接通。这时电流通路有三条：① 雨刷保险片(+) —低速继电器接柱 2-低速继电器常开触点 c、a-低速继电器接柱 1-高速继电器接柱 1-高速继电器常开触点 a、c-高速继电器接柱 2—雨刷电机接柱 2—电枢一搭铁。电机通...
