某建筑物施工组织设计方案VIP免费

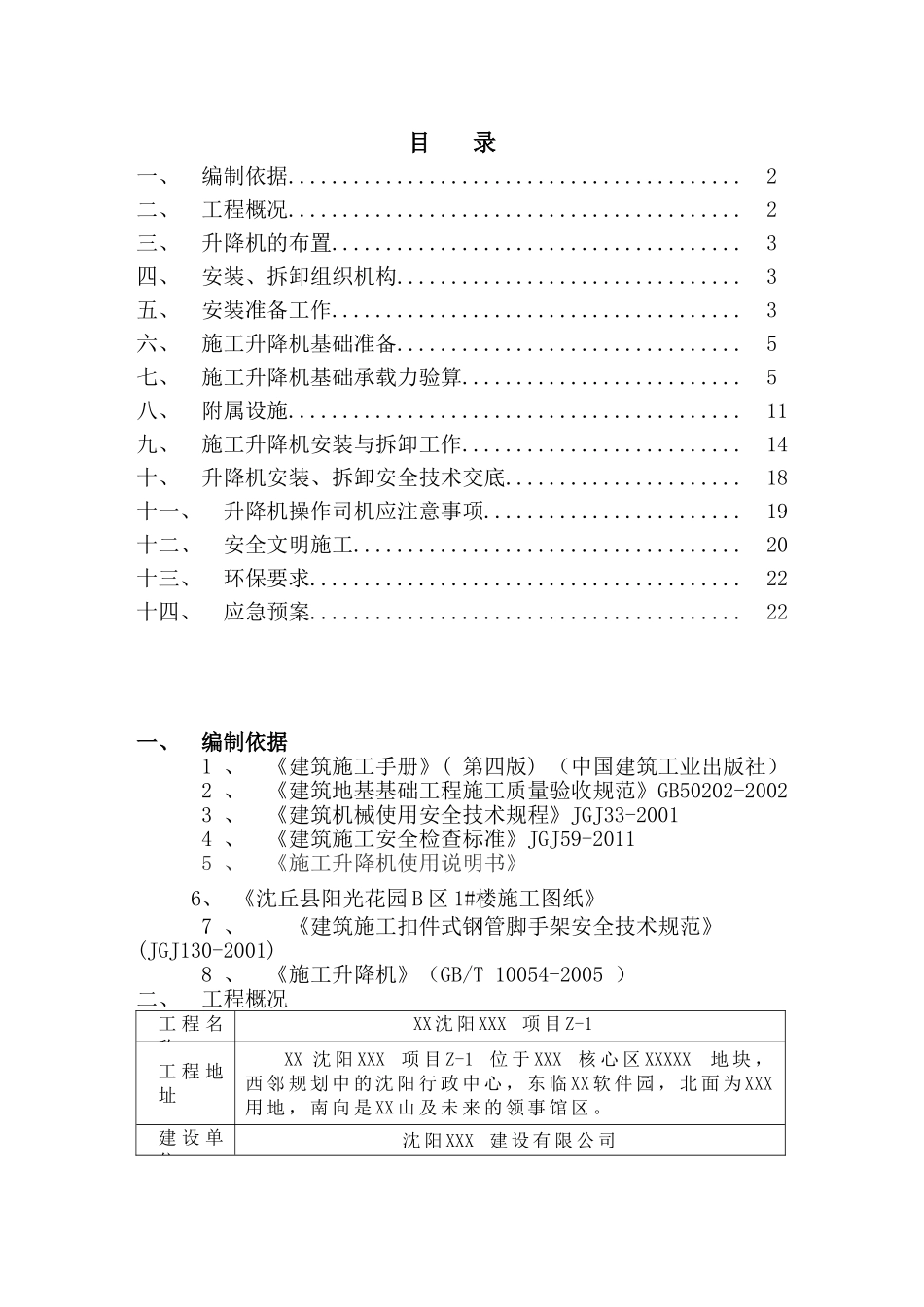

目录一、编制依据..........................................2二、工程概况..........................................2三、升降机的布置......................................3四、安装、拆卸组织机构................................3五、安装准备工作......................................3六、施工升降机基础准备................................5七、施工升降机基础承载力验算..........................5八、附属设施..........................................11九、施工升降机安装与拆卸工作..........................14十、升降机安装、拆卸安全技术交底......................18十一、升降机操作司机应注意事项........................19十二、安全文明施工....................................20十三、环保要求........................................22十四、应急预案........................................22一、编制依据1、《建筑施工手册》(第四版)（中国建筑工业出版社）2、《建筑地基基础工程施工质量验收规范》GB50202-20023、《建筑机械使用安全技术规程》JGJ33-20014、《建筑施工安全检查标准》JGJ59-20115、《施工升降机使用说明书》6、《沈丘县阳光花园B区1#楼施工图纸》7、《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)8、《施工升降机》（GB/T10054-2005）二、工程概况工程名称XX沈阳XXX项目Z-1工程地址XX沈阳XXX项目Z-1位于XXX核心区XXXXX地块，西邻规划中的沈阳行政中心，东临XX软件园，北面为XXX用地，南向是XX山及未来的领事馆区。建设单位沈阳XXX建设有限公司设计单位沈阳市建筑设计院楼号建筑面积M2建筑层数建筑高度M结构形式R01地块1#楼14212.0917/256.180剪力墙2#楼5734.9317/256.180剪力墙3#楼10083.6811/236.030剪力墙5#楼10255.3611/236.030剪力墙6#楼10129.4211/236.030剪力墙7#楼10325.5011/236.030剪力墙车库18988.55地下一层框架R03地块剪力墙1#楼5714.08517/256.180剪力墙2#楼11269.117/256.180剪力墙3#楼11269.0317/256.180剪力墙5#楼12301.68517/256.180剪力墙6#楼10444.6411/236.030剪力墙7#楼7183.36517/256.180剪力墙8#楼7183.36517/256.180剪力墙9#楼10674.67511/236.030剪力墙车库17269.41地下一层框架三、升降机的布置根据建筑物平面的特点,R01地块2#楼、3#、5#楼、6#楼、7#楼及R03地块1#楼、2#楼、3#楼、5#楼、6#楼、7#楼、8#楼的施工升降机基础座落在车库顶板上，R01地块1#楼及R03地块9#楼的施工升降机基础座落在回填土上。具体位置见施工升降机平面布置图。四、安装、拆卸组织机构施工升降机安装（拆卸）由机械租赁公司负责，人员由施工升降机司机、钳工、电工等5～6人组成。施工工地安全经理、安全员协助施工与监督。五、安装准备工作1、施工升降机基础设计：根据中国人民解放军第六四零九工厂生产的SC200/200施工升降机使用说明书已给出地耐力为0.15MPa直接固定式混凝土基础的设计方案，详见附图，符合升降机施工要求，施工升降机基础混凝土强度等级为C30，要求混凝土强度达到设计强度的100%后方可进行安装作业。2、组织人员了解施工升降机的性能，熟悉拼装施工升降机各部件相联接处，所采用的联接形式和使用的联接件的尺寸规定及要求。SC200/200施工升降机技术参数(14台）序号项目单位参数备注1额定载重量Kg2000/20002额定提升速度m/min33减速器速比163最大提升高度m1504吊笼内空（长×宽）m×m3.2×1.55吊笼内部高度m2.46标准节截面mm650×6507标准节高度mm15088工作电流A709吊笼自重kg125510电机功率KW11×3JC=100%/JC=25%11导轨架质量kg14012整机自重t2013安全器型号SAJ4.0-1.23、由土建施工人员协同升降机组装人员，清平现场以便汽车进场进行拼装之用。4、组织人员将基础节和标准节装运到升降机位置附近。5、组装施工升降机前，组织人员将零部件运到现场同时检查零部件上否齐全、完好，并将连接件涂抹黄油。6、由施工升降机租赁公司专人联系租用8Ｔ汽车吊，检查安装吊机的钢丝绳及吊具。（车库顶板每平米设计荷载标准值为：18KN/m2×2.4+2.5=45.7KN/m2，8Ｔ汽车吊每平米荷载为：8×103×9.8...
