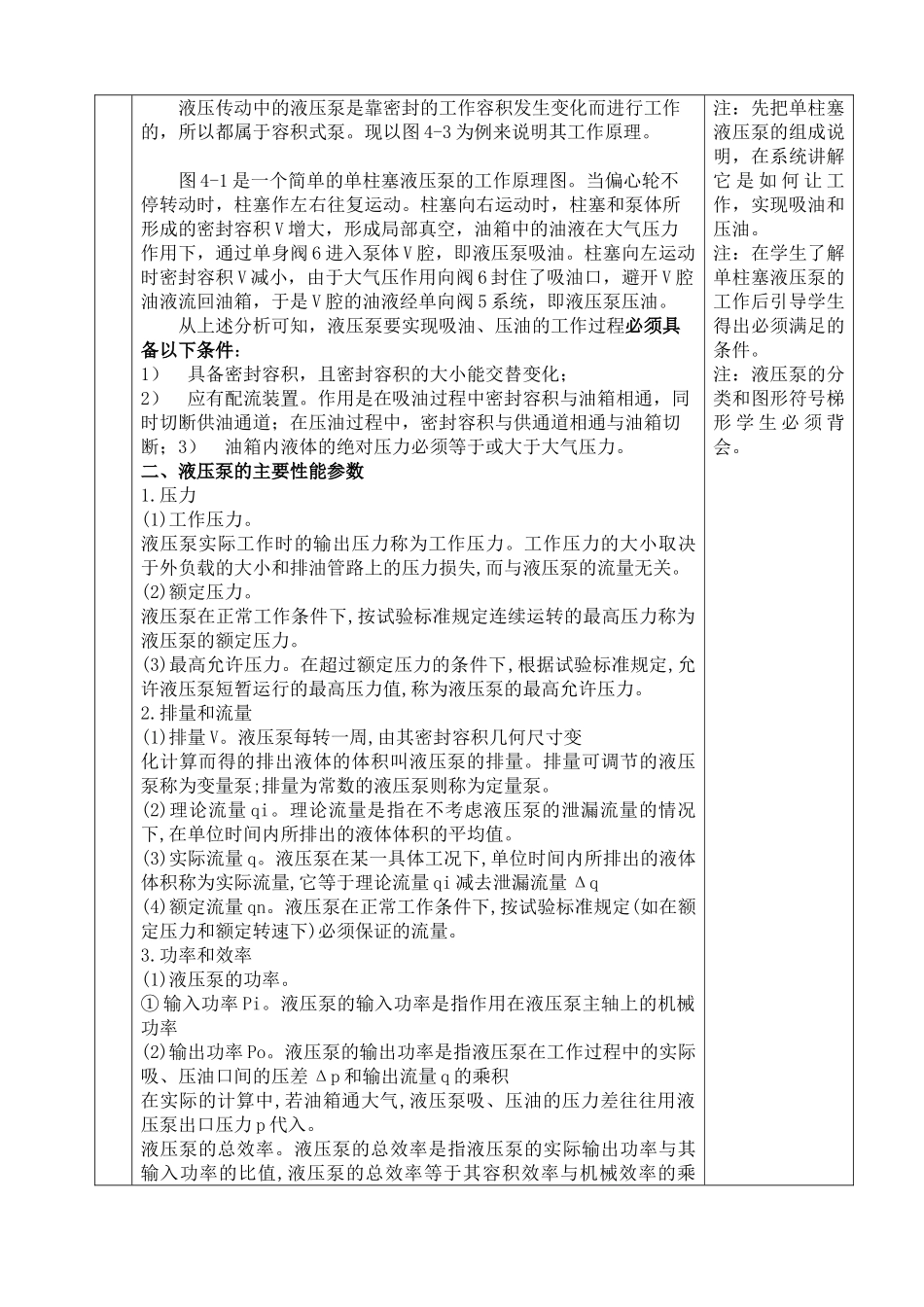

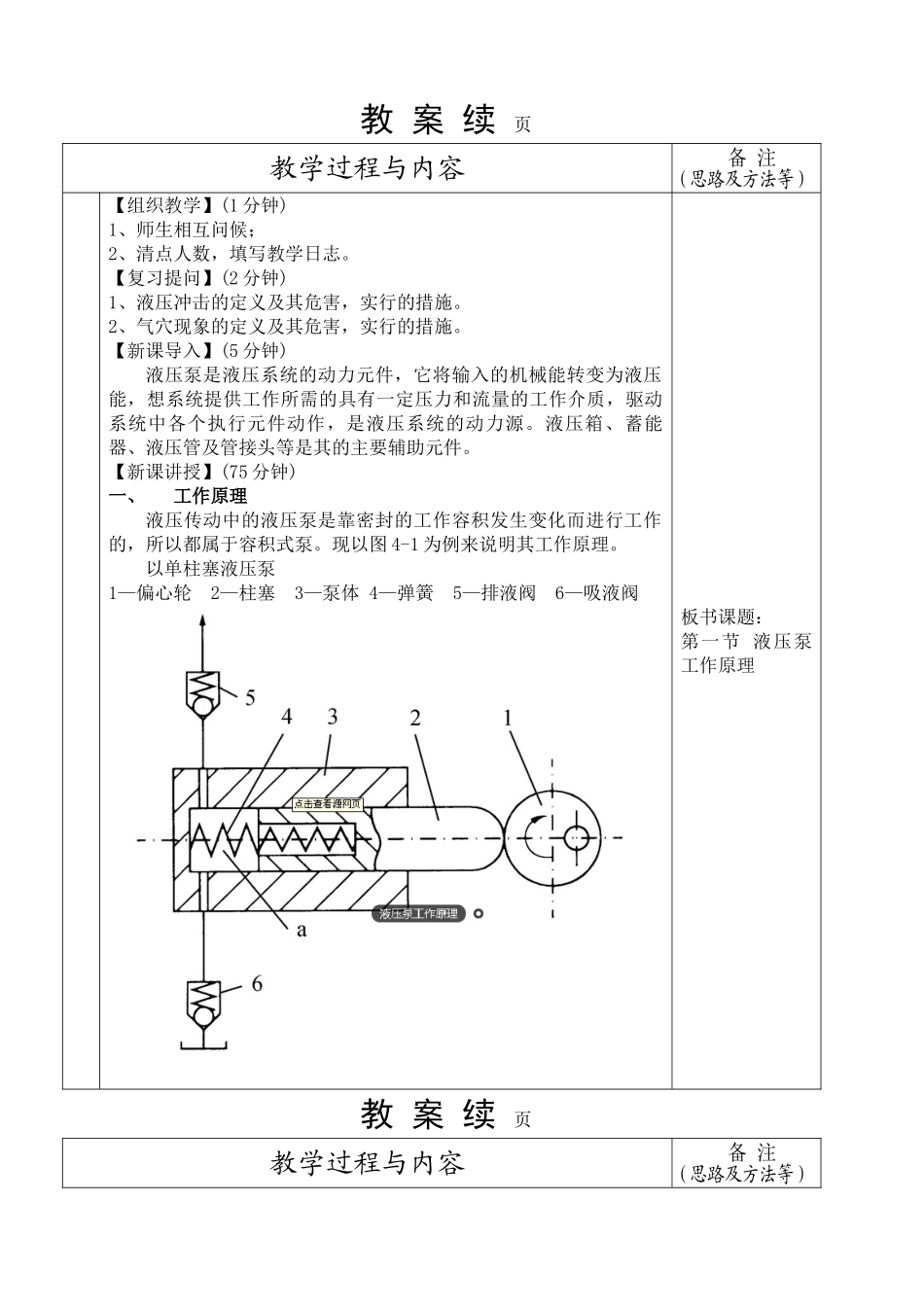

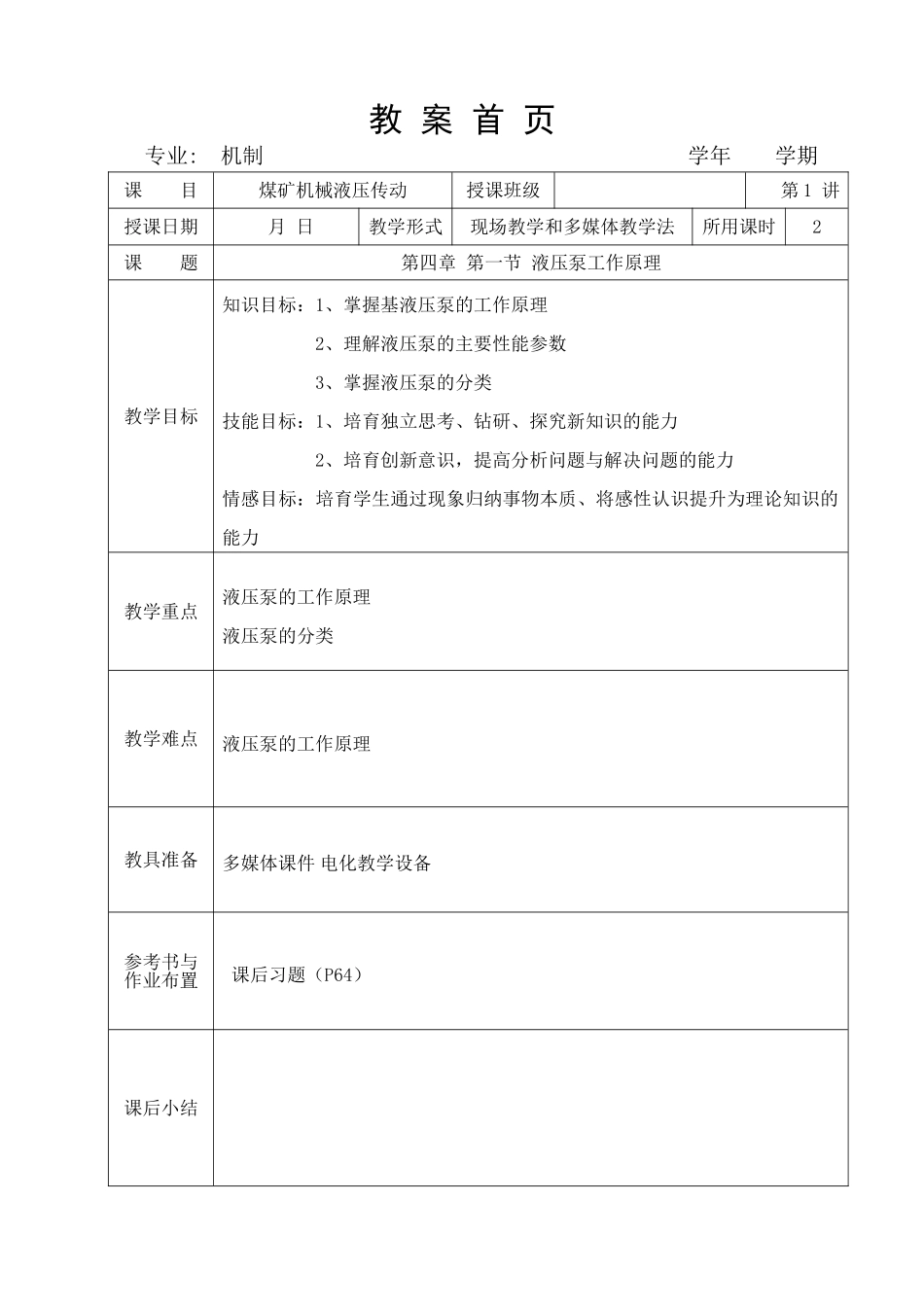

教 案 首 页专业: 机制 学年 学期课 目煤矿机械液压传动授课班级 第 1 讲授课日期 月 日教学形式现场教学和多媒体教学法所用课时2课 题第四章 第一节 液压泵工作原理教学目标知识目标：1、掌握基液压泵的工作原理 2、理解液压泵的主要性能参数 3、掌握液压泵的分类技能目标：1、培育独立思考、钻研、探究新知识的能力 2、培育创新意识，提高分析问题与解决问题的能力情感目标：培育学生通过现象归纳事物本质、将感性认识提升为理论知识的能力教学重点液压泵的工作原理液压泵的分类教学难点液压泵的工作原理教具准备多媒体课件 电化教学设备参考书与作业布置 课后习题（P64）课后小结教 案 续 页教学过程与内容备 注（思路及方法等）【组织教学】(1 分钟)1、师生相互问候；2、清点人数，填写教学日志。【复习提问】(2 分钟)1、液压冲击的定义及其危害，实行的措施。 2、气穴现象的定义及其危害，实行的措施。【新课导入】(5 分钟)液压泵是液压系统的动力元件，它将输入的机械能转变为液压能，想系统提供工作所需的具有一定压力和流量的工作介质，驱动系统中各个执行元件动作，是液压系统的动力源。液压箱、蓄能器、液压管及管接头等是其的主要辅助元件。【新课讲授】(75 分钟)一、工作原理液压传动中的液压泵是靠密封的工作容积发生变化而进行工作的，所以都属于容积式泵。现以图 4-1 为例来说明其工作原理。 以单柱塞液压泵1—偏心轮 2—柱塞 3—泵体 4—弹簧 5—排液阀 6—吸液阀板书课题：第一节 液压泵工作原理教 案 续 页教学过程与内容备 注（思路及方法等）液压传动中的液压泵是靠密封的工作容积发生变化而进行工作的，所以都属于容积式泵。现以图 4-3 为例来说明其工作原理。 图 4-1 是一个简单的单柱塞液压泵的工作原理图。当偏心轮不停转动时，柱塞作左右往复运动。柱塞向右运动时，柱塞和泵体所形成的密封容积 V 增大，形成局部真空，油箱中的油液在大气压力作用下，通过单身阀 6 进入泵体 V 腔，即液压泵吸油。柱塞向左运动时密封容积 V 减小，由于大气压作用向阀 6 封住了吸油口，避开 V 腔油液流回油箱，于是 V 腔的油液经单向阀 5 系统，即液压泵压油。从上述分析可知，液压泵要实现吸油、压油的工作过程必须具备以下条件：1） 具备密封容积，且密封容积的大小能交替变化；2） 应有配流装置。作用是在吸油过程中密封容积与油箱相通，同时切断供油通道；在压油过程...
