液晶屏装配工艺规程

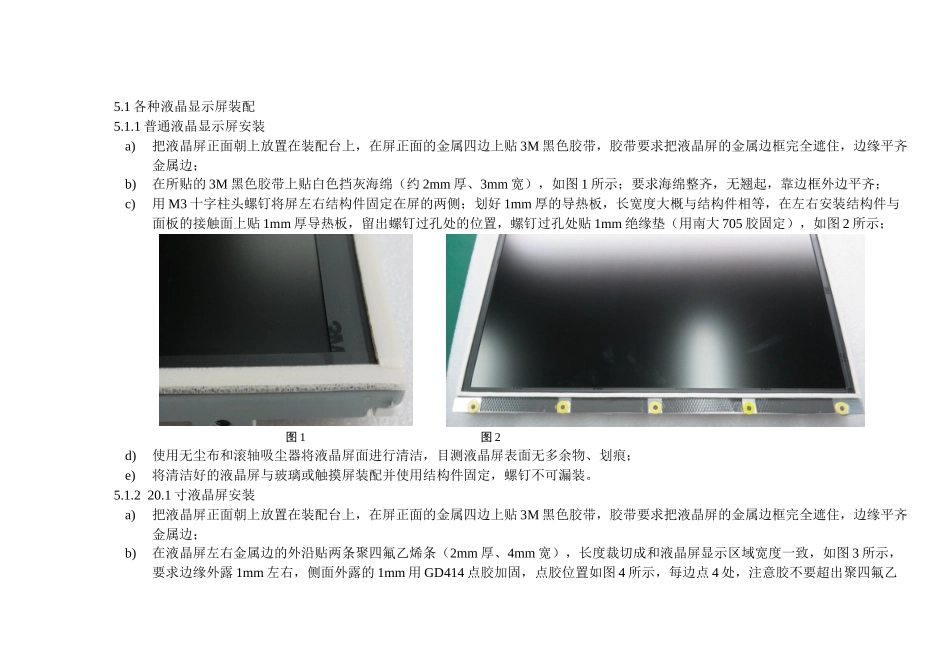

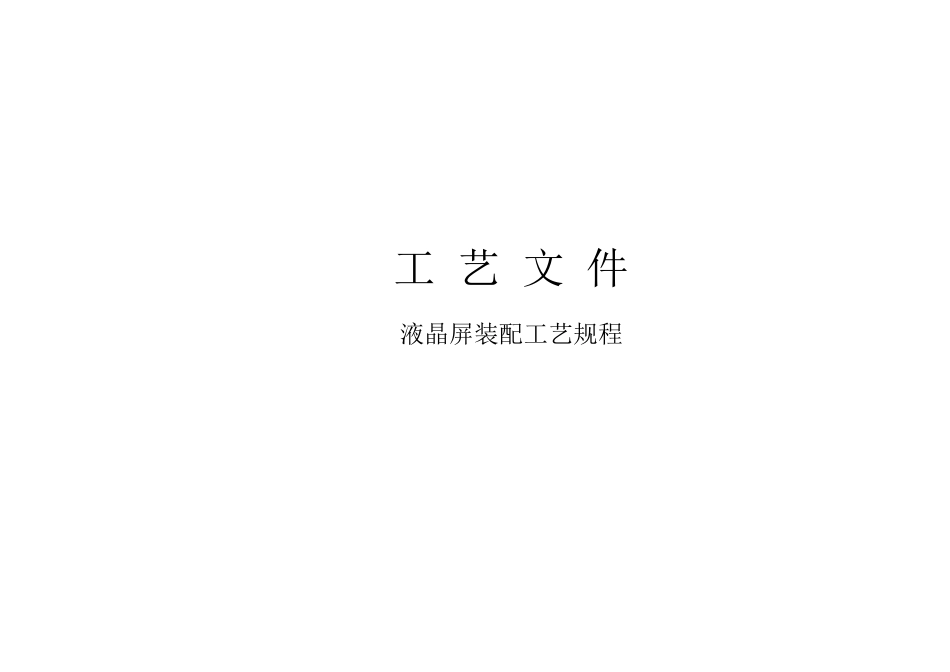

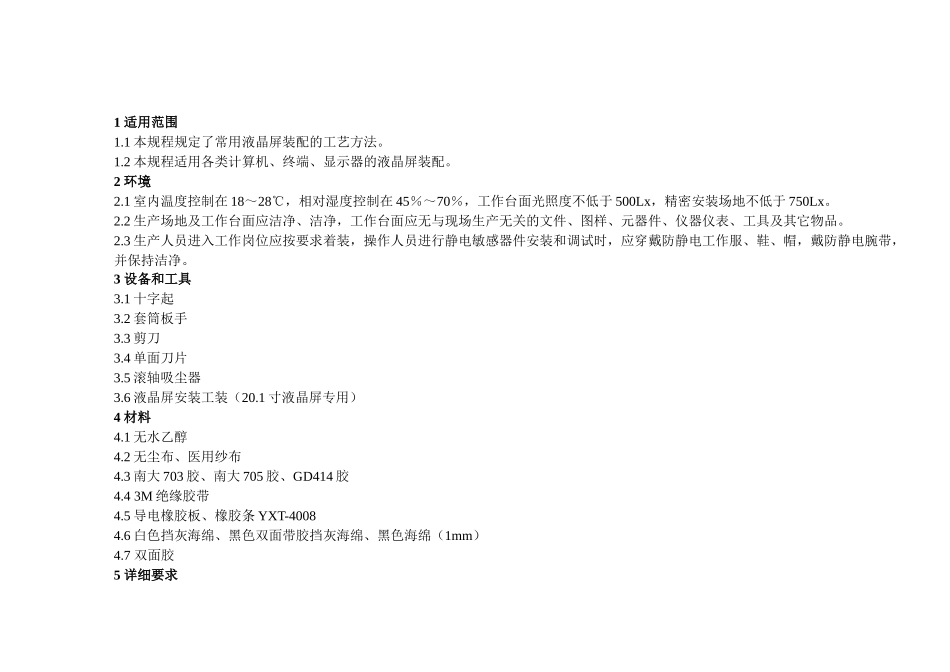

工 艺 文 件液晶屏装配工艺规程1 适用范围1.1 本规程规定了常用液晶屏装配的工艺方法。1.2 本规程适用各类计算机、终端、显示器的液晶屏装配。2 环境2.1 室内温度控制在 18～28℃，相对湿度控制在 45％～70％，工作台面光照度不低于 500Lx，精密安装场地不低于 750Lx。2.2 生产场地及工作台面应洁净、洁净，工作台面应无与现场生产无关的文件、图样、元器件、仪器仪表、工具及其它物品。2.3 生产人员进入工作岗位应按要求着装，操作人员进行静电敏感器件安装和调试时，应穿戴防静电工作服、鞋、帽，戴防静电腕带，并保持洁净。3 设备和工具3.1 十字起3.2 套筒板手3.3 剪刀3.4 单面刀片3.5 滚轴吸尘器3.6 液晶屏安装工装（20.1 寸液晶屏专用）4 材料4.1 无水乙醇4.2 无尘布、医用纱布4.3 南大 703 胶、南大 705 胶、GD414 胶4.4 3M 绝缘胶带4.5 导电橡胶板、橡胶条 YXT-40084.6 白色挡灰海绵、黑色双面带胶挡灰海绵、黑色海绵（1mm）4.7 双面胶5 详细要求5.1 各种液晶显示屏装配5.1.1 普通液晶显示屏安装a)把液晶屏正面朝上放置在装配台上，在屏正面的金属四边上贴 3M 黑色胶带，胶带要求把液晶屏的金属边框完全遮住，边缘平齐金属边；b)在所贴的 3M 黑色胶带上贴白色挡灰海绵（约 2mm 厚、3mm 宽），如图 1 所示；要求海绵整齐，无翘起，靠边框外边平齐；c)用 M3 十字柱头螺钉将屏左右结构件固定在屏的两侧；划好 1mm 厚的导热板，长宽度大概与结构件相等，在左右安装结构件与面板的接触面上贴 1mm 厚导热板，留出螺钉过孔处的位置，螺钉过孔处贴 1mm 绝缘垫（用南大 705 胶固定），如图 2 所示； 图 1 图 2d)使用无尘布和滚轴吸尘器将液晶屏面进行清洁，目测液晶屏表面无多余物、划痕；e)将清洁好的液晶屏与玻璃或触摸屏装配并使用结构件固定，螺钉不可漏装。5.1.2 20.1 寸液晶屏安装a)把液晶屏正面朝上放置在装配台上，在屏正面的金属四边上贴 3M 黑色胶带，胶带要求把液晶屏的金属边框完全遮住，边缘平齐金属边；b)在液晶屏左右金属边的外沿贴两条聚四氟乙烯条（2mm 厚、4mm 宽），长度裁切成和液晶屏显示区域宽度一致，如图 3 所示，要求边缘外露 1mm 左右，侧面外露的 1mm 用 GD414 点胶加固，点胶位置如图 4 所示，每边点 4 处，注意胶不要超出聚四氟乙烯的外边沿，点胶完成，静置 4 小时胶干后再进行下一步，如图 4 所示；c)在所贴的 3M 黑色胶...
