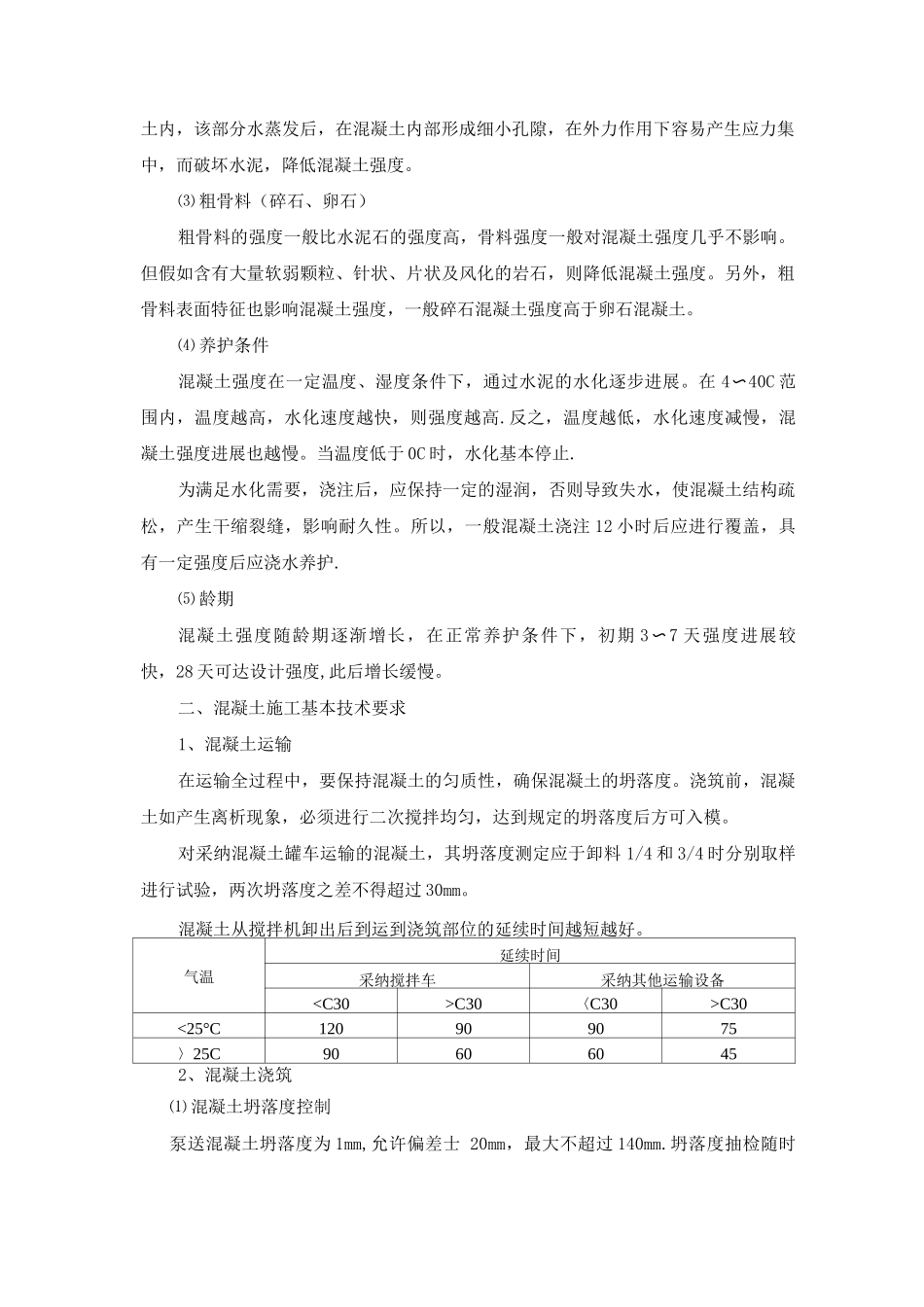

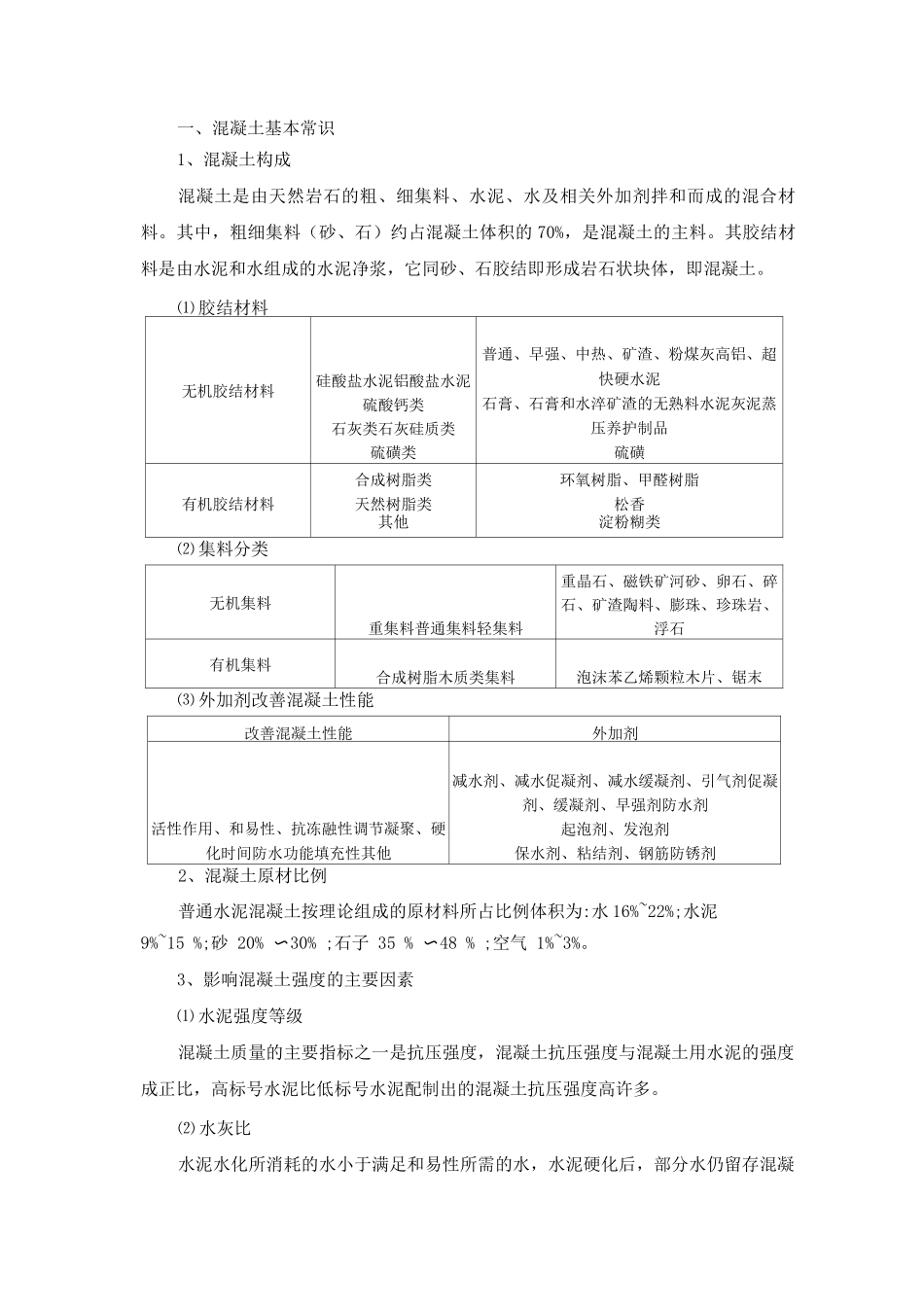

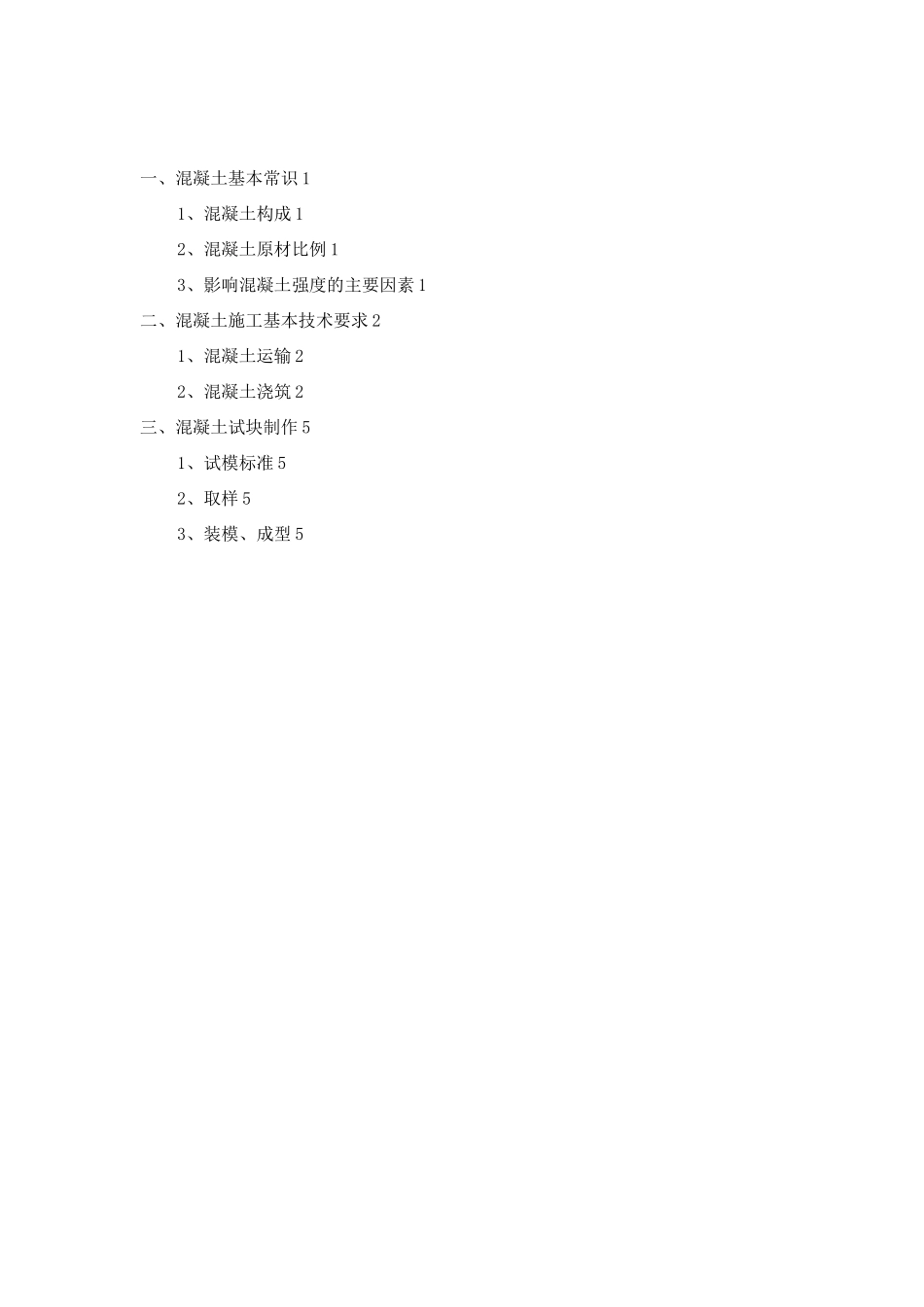

一、混凝土基本常识 11、混凝土构成 12、混凝土原材比例 13、影响混凝土强度的主要因素 1二、混凝土施工基本技术要求 21、混凝土运输 22、混凝土浇筑 2三、混凝土试块制作 51、试模标准 52、取样 53、装模、成型 5一、混凝土基本常识1、混凝土构成混凝土是由天然岩石的粗、细集料、水泥、水及相关外加剂拌和而成的混合材料。其中，粗细集料（砂、石）约占混凝土体积的 70%，是混凝土的主料。其胶结材料是由水泥和水组成的水泥净浆，它同砂、石胶结即形成岩石状块体，即混凝土。⑴ 胶结材料无机胶结材料硅酸盐水泥铝酸盐水泥硫酸钙类石灰类石灰硅质类硫磺类普通、早强、中热、矿渣、粉煤灰高铝、超快硬水泥石膏、石膏和水淬矿渣的无熟料水泥灰泥蒸压养护制品硫磺合成树脂类环氧树脂、甲醛树脂有机胶结材料天然树脂类松香其他淀粉糊类⑵ 集料分类无机集料重集料普通集料轻集料重晶石、磁铁矿河砂、卵石、碎石、矿渣陶料、膨珠、珍珠岩、浮石有机集料合成树脂木质类集料泡沫苯乙烯颗粒木片、锯末⑶ 外加剂改善混凝土性能改善混凝土性能外加剂活性作用、和易性、抗冻融性调节凝聚、硬化时间防水功能填充性其他减水剂、减水促凝剂、减水缓凝剂、引气剂促凝剂、缓凝剂、早强剂防水剂起泡剂、发泡剂保水剂、粘结剂、钢筋防锈剂2、混凝土原材比例普通水泥混凝土按理论组成的原材料所占比例体积为:水 16%~22%;水泥9%~15 %;砂 20% 〜30% ;石子 35 % 〜48 % ;空气 1%~3%。3、影响混凝土强度的主要因素⑴ 水泥强度等级混凝土质量的主要指标之一是抗压强度，混凝土抗压强度与混凝土用水泥的强度成正比，高标号水泥比低标号水泥配制出的混凝土抗压强度高许多。⑵ 水灰比水泥水化所消耗的水小于满足和易性所需的水，水泥硬化后，部分水仍留存混凝土内，该部分水蒸发后，在混凝土内部形成细小孔隙，在外力作用下容易产生应力集中，而破坏水泥，降低混凝土强度。⑶ 粗骨料（碎石、卵石）粗骨料的强度一般比水泥石的强度高，骨料强度一般对混凝土强度几乎不影响。但假如含有大量软弱颗粒、针状、片状及风化的岩石，则降低混凝土强度。另外，粗骨料表面特征也影响混凝土强度，一般碎石混凝土强度高于卵石混凝土。⑷ 养护条件混凝土强度在一定温度、湿度条件下，通过水泥的水化逐步进展。在 4〜40C 范围内，温度越高，水化速度越快，则强度越高.反之，温度越低，水化速度减慢，混凝土强度进展也越慢。当温度低于 0C 时，水化基本停止...
