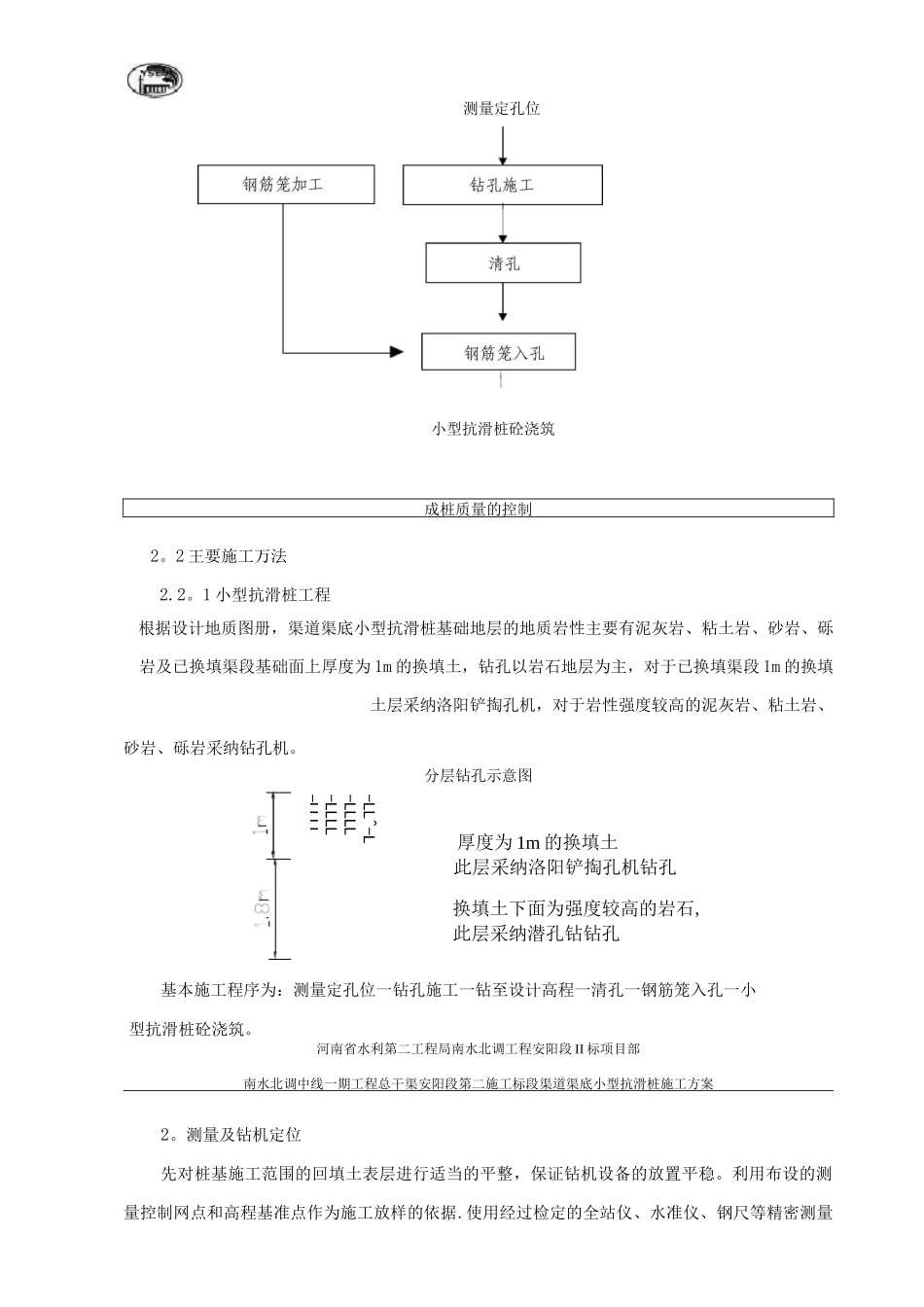

南水北调中线一期工程总干渠安阳段第二施工标段渠底小型抗滑桩施工方案批准:审核:河南省水利第二工程局南水北调工程安阳段 II 标项目部二 0 年五月三十日南水北调中线一期工程总干渠安阳段第二施工标段渠道渠底小型抗滑桩施工方案1.工程概况安阳段 2025 年汛期大雨过后发生膨胀岩渠坡失稳后，对弱及挖深小于 15m 的中膨胀岩渠坡按《设计通知》安 S-2025-12 号进行处理。其中对渠坡已衬砌渠底未衬砌，以及全断面完成换填未衬砌的渠段，根据现阶段未见明显变形破坏的，砼衬砌及换填层不做拆除处理，在渠底增设小型抗滑桩，另底板表层施工清基后采纳 0.3m 厚改性土回填。需要增设小型抗滑桩的渠段为：左岸：IV(AY) 6+265.6〜IV(AY) 6+442、IV(AY)7+058 〜IV(AY) 7+668、IV (AY ) 7+690 〜IV(AY) 8+580 、 IV(AY) 10+516 〜 IV(AY)11+050; 右 岸 ： IV(AY) 6+442 〜 IV(AY) 8+580 、IV(AY)9+186IV(AY) 10+205 、IV (AY)10+516 〜IV( AY) 11+050. 小 型 抗 滑 桩 净 高2。5m,直径为 0。3m,为钢筋砼桩.总干渠渠底增设小型抗滑桩约 4058 根,砼总量约 735.7m3,钢筋制安总量约 69.6t.该工程计划开工时间为 2025 年 06 月 3 日，计划完工时间为 2025 年 12 月 3 日.河南省水利第二工程局南水北调工程安阳段 II 标项目部南水北调中线一期工程总干渠安阳段第二施工标段渠道渠底小型抗滑桩施工方案2.工程施工程序和方法2.1 施工程序成桩质量的控制2。2 王要施工万法2.2。1 小型抗滑桩工程根据设计地质图册，渠道渠底小型抗滑桩基础地层的地质岩性主要有泥灰岩、粘土岩、砂岩、砾岩及已换填渠段基础面上厚度为 1m 的换填土，钻孔以岩石地层为主，对于已换填渠段 1m 的换填土层采纳洛阳铲掏孔机，对于岩性强度较高的泥灰岩、粘土岩、砂岩、砾岩采纳钻孔机。分层钻孔示意图基本施工程序为：测量定孔位一钻孔施工一钻至设计高程一清孔一钢筋笼入孔一小河南省水利第二工程局南水北调工程安阳段 II 标项目部南水北调中线一期工程总干渠安阳段第二施工标段渠道渠底小型抗滑桩施工方案2。测量及钻机定位先对桩基施工范围的回填土表层进行适当的平整，保证钻机设备的放置平稳。利用布设的测量控制网点和高程基准点作为施工放样的依据.使用经过检定的全站仪、水准仪、钢尺等精密测量厚度为 1m 的换填土层此层采纳洛阳铲掏孔机钻孔换填土下面为强度较高的岩石,此层采纳潜孔钻钻孔型抗滑桩砼...
