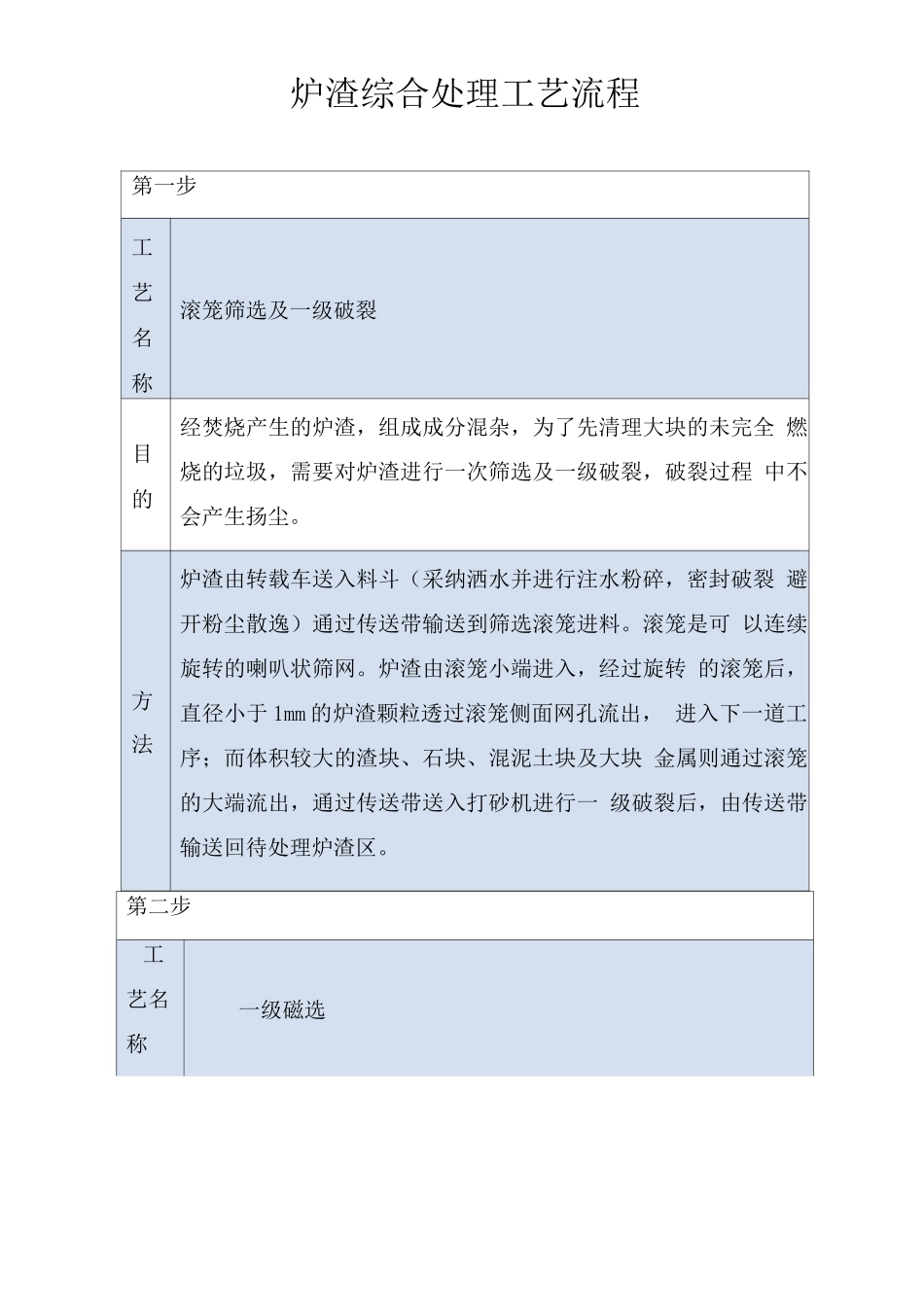

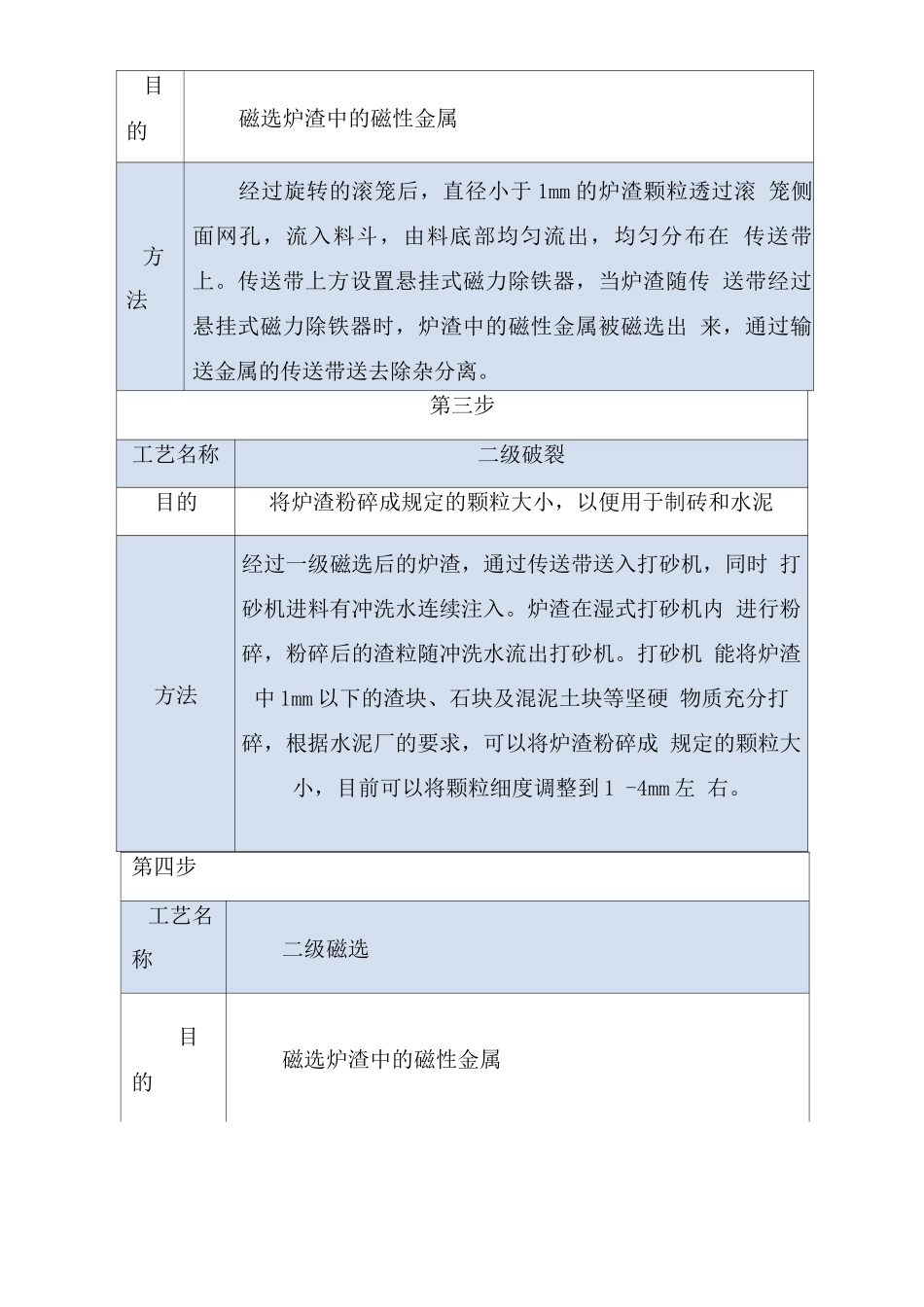

炉渣综合处理工艺流程第一步工 艺 名 称滚笼筛选及一级破裂目的经焚烧产生的炉渣，组成成分混杂，为了先清理大块的未完全 燃烧的垃圾，需要对炉渣进行一次筛选及一级破裂，破裂过程 中不会产生扬尘。方法炉渣由转载车送入料斗（采纳洒水并进行注水粉碎，密封破裂 避开粉尘散逸）通过传送带输送到筛选滚笼进料。滚笼是可 以连续旋转的喇叭状筛网。炉渣由滚笼小端进入，经过旋转 的滚笼后，直径小于 1mm 的炉渣颗粒透过滚笼侧面网孔流出， 进入下一道工序；而体积较大的渣块、石块、混泥土块及大块 金属则通过滚笼的大端流出，通过传送带送入打砂机进行一 级破裂后，由传送带输送回待处理炉渣区。第二步工艺名称一级磁选目的磁选炉渣中的磁性金属方法经过旋转的滚笼后，直径小于 1mm 的炉渣颗粒透过滚 笼侧面网孔，流入料斗，由料底部均匀流出，均匀分布在 传送带上。传送带上方设置悬挂式磁力除铁器，当炉渣随传 送带经过悬挂式磁力除铁器时，炉渣中的磁性金属被磁选出 来，通过输送金属的传送带送去除杂分离。第三步工艺名称二级破裂目的将炉渣粉碎成规定的颗粒大小，以便用于制砖和水泥方法经过一级磁选后的炉渣，通过传送带送入打砂机，同时 打砂机进料有冲洗水连续注入。炉渣在湿式打砂机内 进行粉碎，粉碎后的渣粒随冲洗水流出打砂机。打砂机 能将炉渣中 1mm 以下的渣块、石块及混泥土块等坚硬 物质充分打碎，根据水泥厂的要求，可以将炉渣粉碎成 规定的颗粒大小，目前可以将颗粒细度调整到 1 -4mm 左 右。第四步工艺名称二级磁选目的磁选炉渣中的磁性金属方法湿式打砂机出设置滚筒式磁力除铁器，由湿式打 砂机出流出的炉渣及冲洗水混合物，流经滚筒式磁力 除铁器下方，炉渣中所有的磁性金属被二级磁选出来， 经过输送金属的传送带送去除杂分离。第五步工艺 名称浮力重选其他金属目的从炉渣中提取非磁性及弱磁性金属方法经二级磁选后的炉渣及冲洗水混和物，流入锯齿波跳 汰机。锯齿波跳汰机根据跳汰床层理论分层规律，其跳汰 脉动曲线呈锯齿形，上升水流快于下降水流，使炉渣中的 重颗粒物质得到充分沉降，因此比重较重的金属颗粒随着 下降水流沉降到跳汰机床层底部；而比重较轻的物质（基 本上已经去除了所有金属物质）则分布在跳汰机床层的上 部，分选粒径为 0.075mm，金属浮选率为 98%，随水流经 跳汰机出料流入滚笼）。沉降于跳汰机床层底部比重较重 的金属混杂物，被定期清理出来，进行金属...
