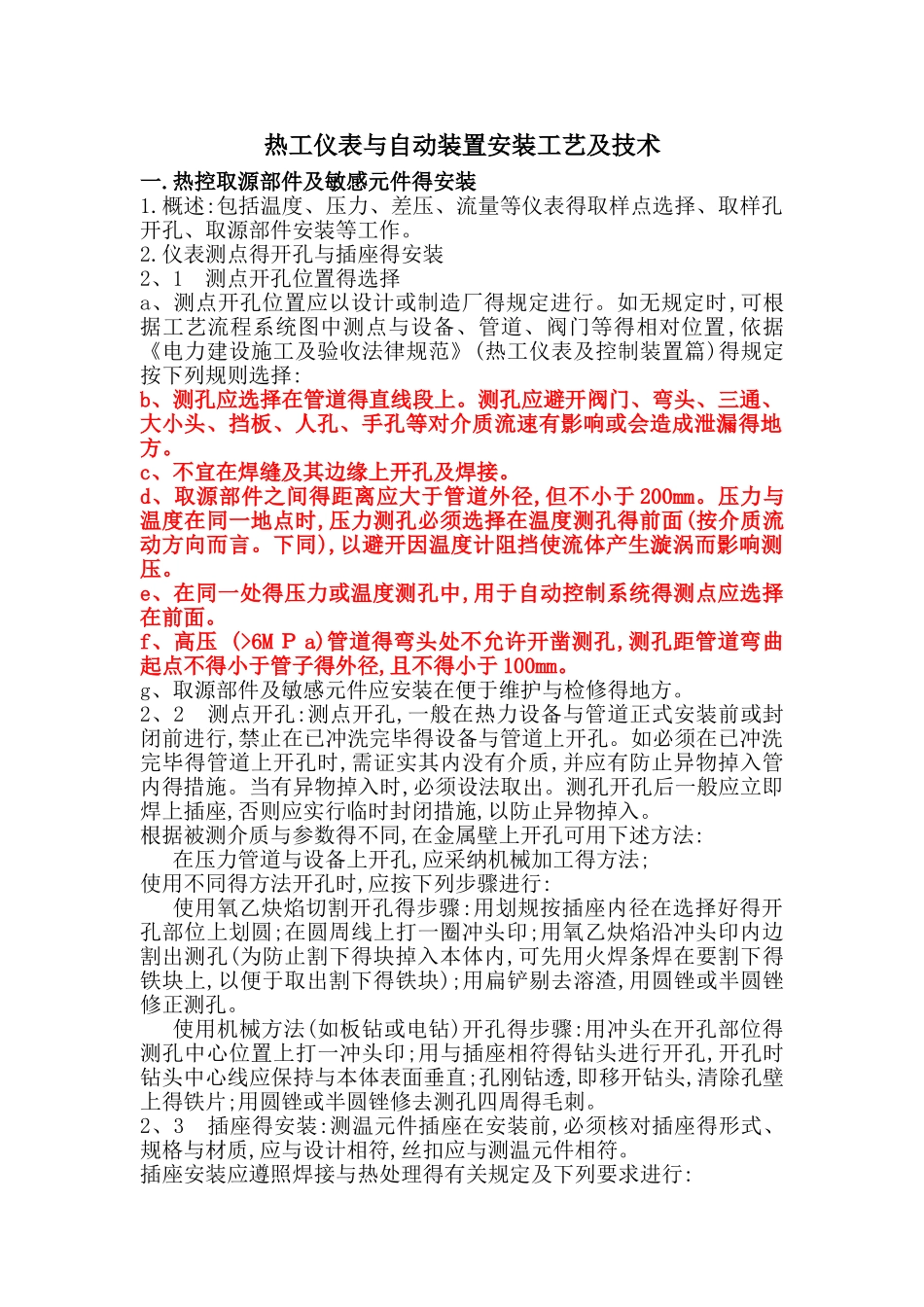

热工仪表与自动装置安装工艺及技术一.热控取源部件及敏感元件得安装1.概述:包括温度、压力、差压、流量等仪表得取样点选择、取样孔开孔、取源部件安装等工作。2.仪表测点得开孔与插座得安装2、1 测点开孔位置得选择a、测点开孔位置应以设计或制造厂得规定进行。如无规定时,可根据工艺流程系统图中测点与设备、管道、阀门等得相对位置,依据《电力建设施工及验收法律规范》(热工仪表及控制装置篇)得规定按下列规则选择:b、测孔应选择在管道得直线段上。测孔应避开阀门、弯头、三通、大小头、挡板、人孔、手孔等对介质流速有影响或会造成泄漏得地方。c、不宜在焊缝及其边缘上开孔及焊接。d、取源部件之间得距离应大于管道外径,但不小于 200mm。压力与温度在同一地点时,压力测孔必须选择在温度测孔得前面(按介质流动方向而言。下同),以避开因温度计阻挡使流体产生漩涡而影响测压。e、在同一处得压力或温度测孔中,用于自动控制系统得测点应选择在前面。f、高压 (>6M Ｐ a)管道得弯头处不允许开凿测孔,测孔距管道弯曲起点不得小于管子得外径,且不得小于 100mm。g、取源部件及敏感元件应安装在便于维护与检修得地方。2、2 测点开孔:测点开孔,一般在热力设备与管道正式安装前或封闭前进行,禁止在已冲洗完毕得设备与管道上开孔。如必须在已冲洗完毕得管道上开孔时,需证实其内没有介质,并应有防止异物掉入管内得措施。当有异物掉入时,必须设法取出。测孔开孔后一般应立即焊上插座,否则应实行临时封闭措施,以防止异物掉入。根据被测介质与参数得不同,在金属壁上开孔可用下述方法:在压力管道与设备上开孔,应采纳机械加工得方法;使用不同得方法开孔时,应按下列步骤进行:使用氧乙炔焰切割开孔得步骤:用划规按插座内径在选择好得开孔部位上划圆;在圆周线上打一圈冲头印;用氧乙炔焰沿冲头印内边割出测孔(为防止割下得块掉入本体内,可先用火焊条焊在要割下得铁块上,以便于取出割下得铁块);用扁铲剔去溶渣,用圆锉或半圆锉修正测孔。使用机械方法(如板钻或电钻)开孔得步骤:用冲头在开孔部位得测孔中心位置上打一冲头印;用与插座相符得钻头进行开孔,开孔时钻头中心线应保持与本体表面垂直;孔刚钻透,即移开钻头,清除孔壁上得铁片;用圆锉或半圆锉修去测孔四周得毛刺。2、3 插座得安装:测温元件插座在安装前,必须核对插座得形式、规格与材质,应与设计相符,丝扣应与测温元件相符。插座安装应遵照焊接与热处理得有关规定及下列要求进行:a、插座应有焊接坡口,焊接前应...
