焊接工艺标准要求

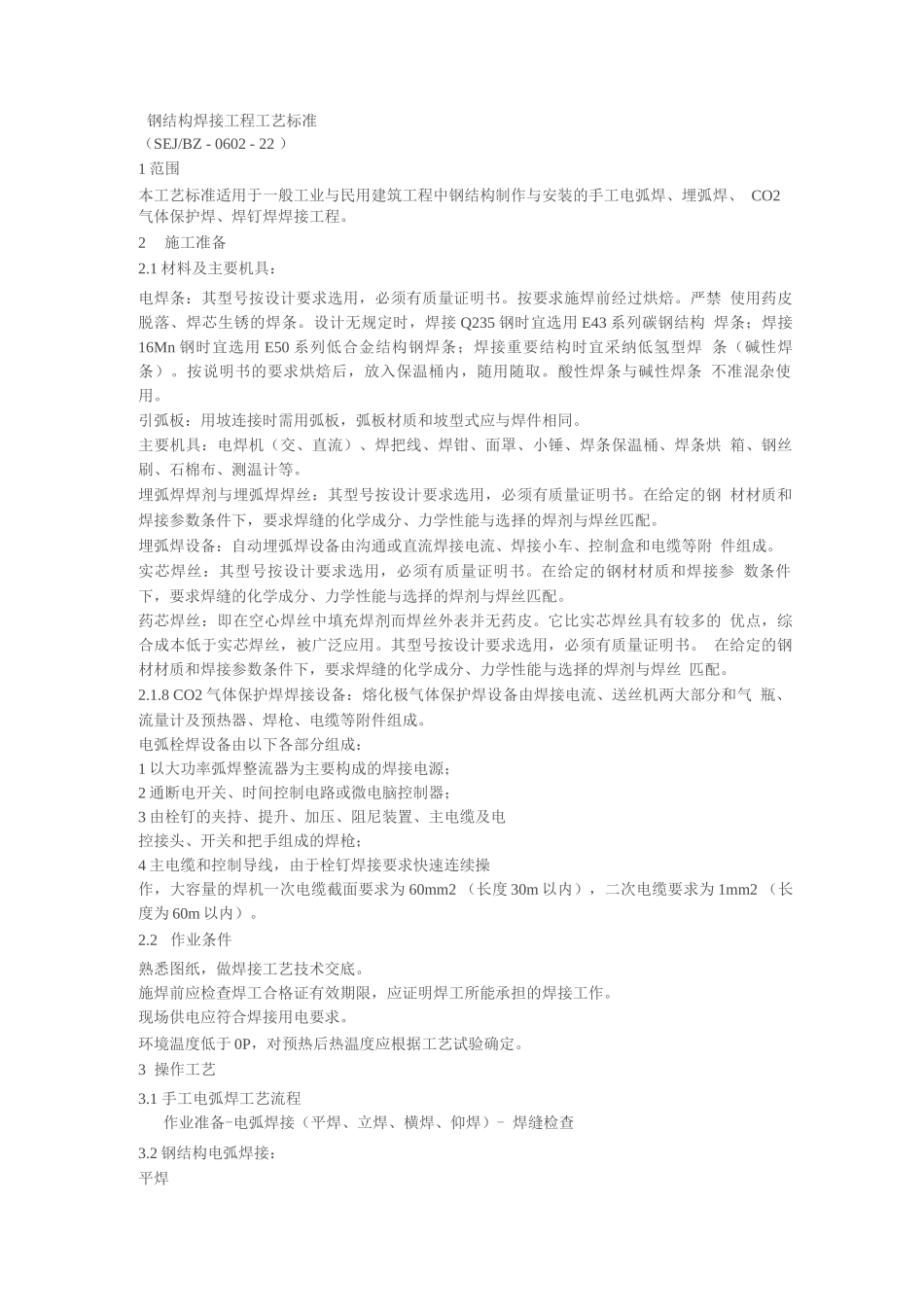

钢结构焊接工程工艺标准（SEJ/BZ - 0602 - 22 ）1 范围本工艺标准适用于一般工业与民用建筑工程中钢结构制作与安装的手工电弧焊、埋弧焊、 CO2气体保护焊、焊钉焊焊接工程。2施工准备2.1 材料及主要机具：电焊条：其型号按设计要求选用，必须有质量证明书。按要求施焊前经过烘焙。严禁 使用药皮脱落、焊芯生锈的焊条。设计无规定时，焊接 Q235 钢时宜选用 E43 系列碳钢结构 焊条；焊接16Mn 钢时宜选用 E50 系列低合金结构钢焊条；焊接重要结构时宜采纳低氢型焊 条（碱性焊条）。按说明书的要求烘焙后，放入保温桶内，随用随取。酸性焊条与碱性焊条 不准混杂使用。引弧板：用坡连接时需用弧板，弧板材质和坡型式应与焊件相同。主要机具：电焊机（交、直流）、焊把线、焊钳、面罩、小锤、焊条保温桶、焊条烘 箱、钢丝刷、石棉布、测温计等。埋弧焊焊剂与埋弧焊焊丝：其型号按设计要求选用，必须有质量证明书。在给定的钢 材材质和焊接参数条件下，要求焊缝的化学成分、力学性能与选择的焊剂与焊丝匹配。埋弧焊设备：自动埋弧焊设备由沟通或直流焊接电流、焊接小车、控制盒和电缆等附 件组成。实芯焊丝：其型号按设计要求选用，必须有质量证明书。在给定的钢材材质和焊接参 数条件下，要求焊缝的化学成分、力学性能与选择的焊剂与焊丝匹配。药芯焊丝：即在空心焊丝中填充焊剂而焊丝外表并无药皮。它比实芯焊丝具有较多的 优点，综合成本低于实芯焊丝，被广泛应用。其型号按设计要求选用，必须有质量证明书。 在给定的钢材材质和焊接参数条件下，要求焊缝的化学成分、力学性能与选择的焊剂与焊丝 匹配。2.1.8 CO2 气体保护焊焊接设备：熔化极气体保护焊设备由焊接电流、送丝机两大部分和气 瓶、流量计及预热器、焊枪、电缆等附件组成。电弧栓焊设备由以下各部分组成：1 以大功率弧焊整流器为主要构成的焊接电源；2 通断电开关、时间控制电路或微电脑控制器；3 由栓钉的夹持、提升、加压、阻尼装置、主电缆及电控接头、开关和把手组成的焊枪；4 主电缆和控制导线，由于栓钉焊接要求快速连续操作，大容量的焊机一次电缆截面要求为 60mm2 （长度 30m 以内），二次电缆要求为 1mm2 （长度为 60m 以内）。2.2作业条件熟悉图纸，做焊接工艺技术交底。施焊前应检查焊工合格证有效期限，应证明焊工所能承担的焊接工作。现场供电应符合焊接用电要求。环境温度低于 0P，对预热后热温度应根据工艺试验确定。3 操作工艺...
