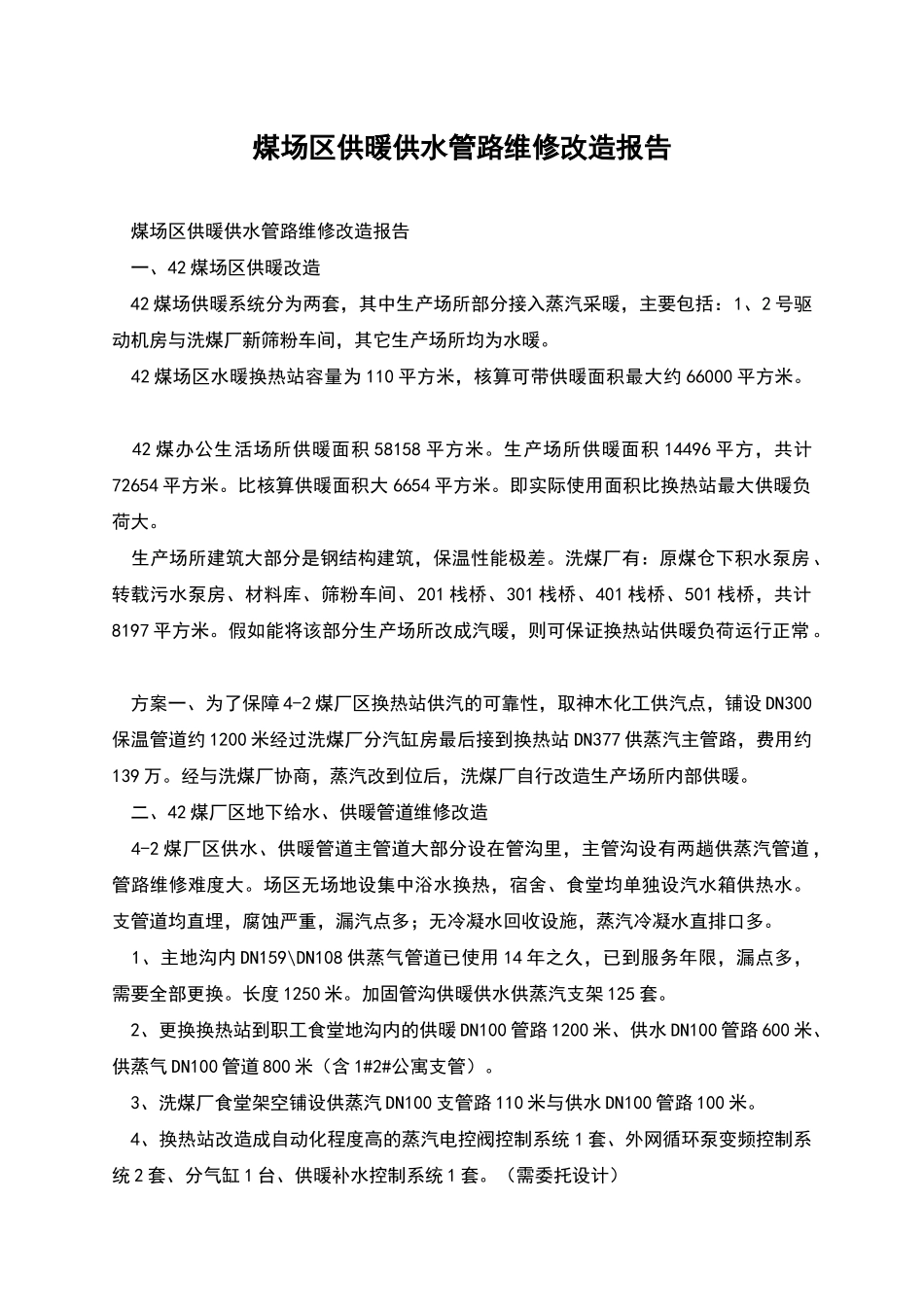

煤场区供暖供水管路维修改造报告 煤场区供暖供水管路维修改造报告 一、42 煤场区供暖改造 42 煤场供暖系统分为两套，其中生产场所部分接入蒸汽采暖，主要包括：1、2 号驱动机房与洗煤厂新筛粉车间，其它生产场所均为水暖。 42 煤场区水暖换热站容量为 110 平方米，核算可带供暖面积最大约 66000 平方米。 42 煤办公生活场所供暖面积 58158 平方米。生产场所供暖面积 14496 平方，共计72654 平方米。比核算供暖面积大 6654 平方米。即实际使用面积比换热站最大供暖负荷大。 生产场所建筑大部分是钢结构建筑，保温性能极差。洗煤厂有：原煤仓下积水泵房、转载污水泵房、材料库、筛粉车间、201 栈桥、301 栈桥、401 栈桥、501 栈桥，共计8197 平方米。假如能将该部分生产场所改成汽暖，则可保证换热站供暖负荷运行正常 。 方案一、为了保障 4-2 煤厂区换热站供汽的可靠性，取神木化工供汽点，铺设 DN300保温管道约 1200 米经过洗煤厂分汽缸房最后接到换热站 DN377 供蒸汽主管路，费用约139 万。经与洗煤厂协商，蒸汽改到位后，洗煤厂自行改造生产场所内部供暖。 二、42 煤厂区地下给水、供暖管道维修改造 4-2 煤厂区供水、供暖管道主管道大部分设在管沟里，主管沟设有两趟供蒸汽管道 ，管路维修难度大。场区无场地设集中浴水换热，宿舍、食堂均单独设汽水箱供热水。支管道均直埋，腐蚀严重，漏汽点多；无冷凝水回收设施，蒸汽冷凝水直排口多。 1、主地沟内 DN159\DN108 供蒸气管道已使用 14 年之久，已到服务年限，漏点多，需要全部更换。长度 1250 米。加固管沟供暖供水供蒸汽支架 125 套。 2、更换换热站到职工食堂地沟内的供暖 DN100 管路 1200 米、供水 DN100 管路 600 米、供蒸气 DN100 管道 800 米（含 1#2#公寓支管）。 3、洗煤厂食堂架空铺设供蒸汽 DN100 支管路 110 米与供水 DN100 管路 100 米。 4、换热站改造成自动化程度高的蒸汽电控阀控制系统 1 套、外网循环泵变频控制系统 2 套、分气缸 1 台、供暖补水控制系统 1 套。（需委托设计） 5、神木化工进气至 3#热风房架空蒸汽 DN300 管路 750 米。 6、4-2 煤厂区 1-6#公寓、洗煤厂浴室、联建楼浴室、1-3#热风房、1-2#皮带栈桥冷凝水收集系统 1 套。（需委托设计）
