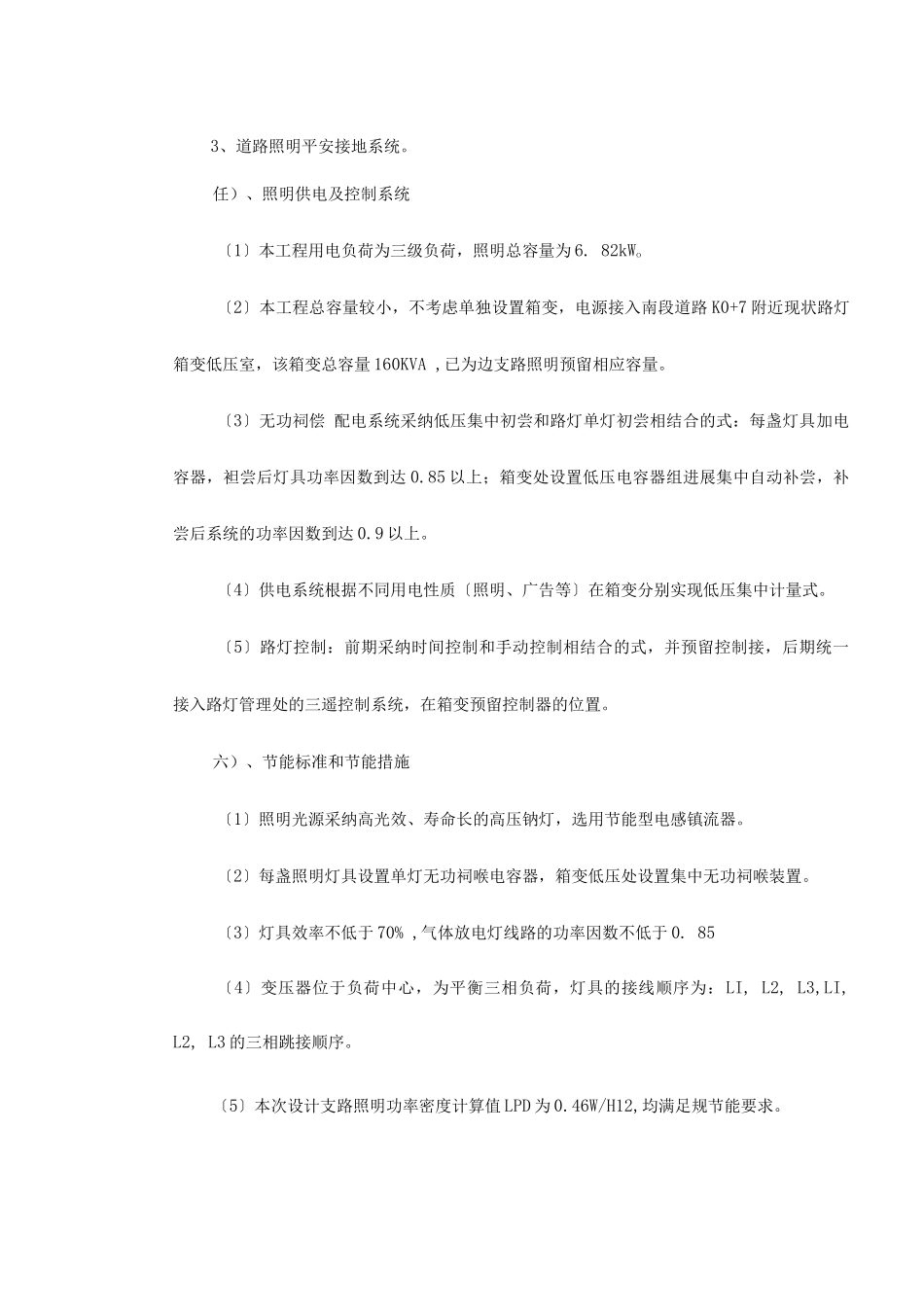

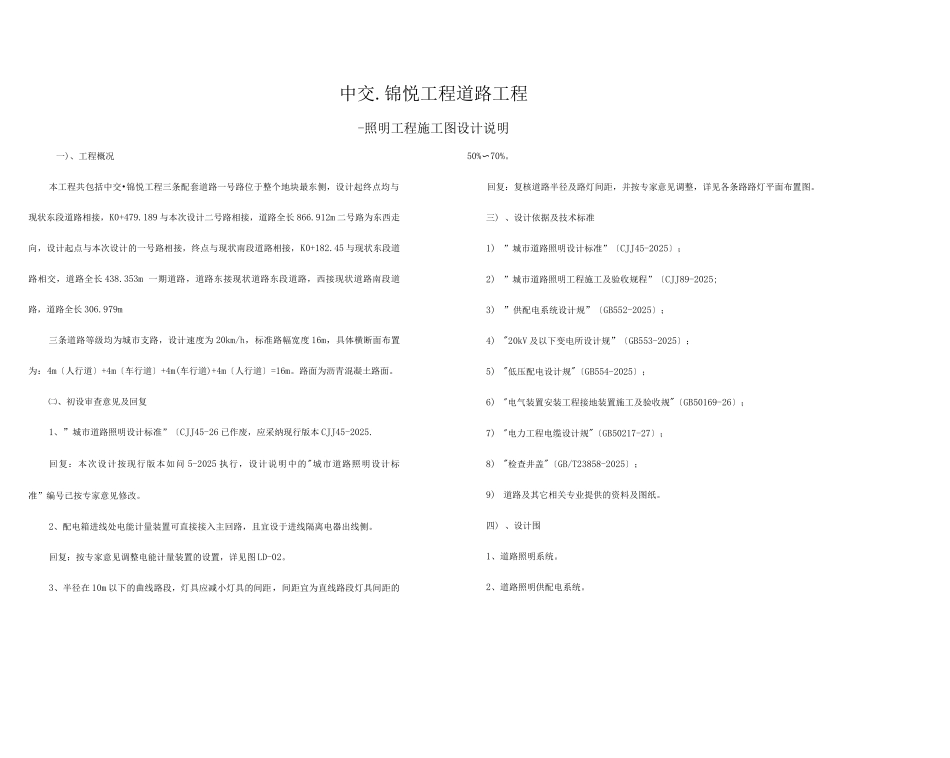

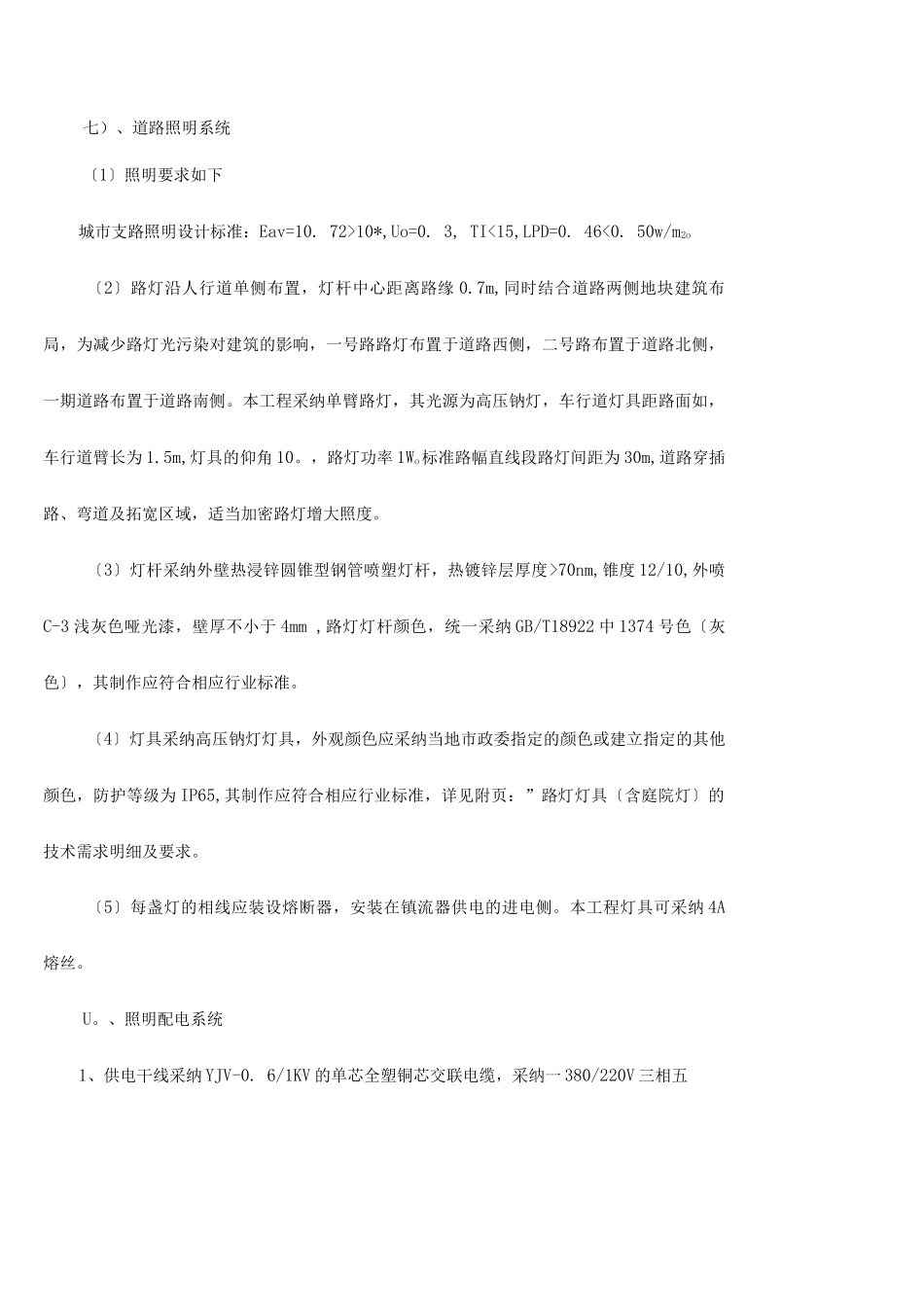

中交.锦悦工程道路工程-照明工程施工图设计说明一)、工程概况本工程共包括中交•锦悦工程三条配套道路一号路位于整个地块最东侧,设计起终点均与现状东段道路相接,K0+479.189 与本次设计二号路相接,道路全长 866.912m 二号路为东西走向,设计起点与本次设计的一号路相接,终点与现状南段道路相接,K0+182.45 与现状东段道路相交,道路全长 438.353m 一期道路,道路东接现状道路东段道路,西接现状道路南段道路,道路全长 306.979m三条道路等级均为城市支路,设计速度为 20km/h,标准路幅宽度 16m,具体横断面布置为:4m〔人行道〕+4m〔车行道〕+4m(车行道)+4m〔人行道〕=16m。路面为沥青混凝土路面。㈡、初设审查意见及回复1、”城市道路照明设计标准”〔CJJ45-26 已作废,应采纳现行版本 CJJ45-2025.回复:本次设计按现行版本如问 5-2025 执行,设计说明中的"城市道路照明设计标准”编号已按专家意见修改。2、配电箱进线处电能计量装置可直接接入主回路,且宜设于进线隔离电器出线侧。回复:按专家意见调整电能计量装置的设置,详见图 LD-02。3、半径在 10m 以下的曲线路段,灯具应减小灯具的间距,间距宜为直线路段灯具间距的50%〜70%。回复:复核道路半径及路灯间距,并按专家意见调整,详见各条路路灯平面布置图。三) 、设计依据及技术标准1)”城市道路照明设计标准”〔CJJ45-2025〕;2)”城市道路照明工程施工及验收规程”〔CJJ89-2025;3) ”供配电系统设计规”〔GB552-2025〕;4) "20kV 及以下变电所设计规”〔GB553-2025〕;5) "低压配电设计规"〔GB554-2025〕;6)"电气装置安装工程接地装置施工及验收规"〔GB50169-26〕;7)"电力工程电缆设计规"〔GB50217-27〕;8) "检查井盖"〔GB/T23858-2025〕;9)道路及其它相关专业提供的资料及图纸。四) 、设计围1、道路照明系统。2、道路照明供配电系统。3、道路照明平安接地系统。任)、照明供电及控制系统〔1〕本工程用电负荷为三级负荷,照明总容量为 6. 82kWo〔2〕本工程总容量较小,不考虑单独设置箱变,电源接入南段道路 K0+7 附近现状路灯箱变低压室,该箱变总容量 160KVA ,已为边支路照明预留相应容量。〔3〕无功祠偿 配电系统采纳低压集中初尝和路灯单灯初尝相结合的式:每盏灯具加电容器,袒尝后灯具功率因数到达 0.85 以上;箱变处设置低压电容器组进展集中自动补尝,补尝后系统的功率因数到达 0.9 以上。〔4〕供电系统根据不同用电性质〔照明、广告...
