燃气玻璃窑熔化应急处理预案

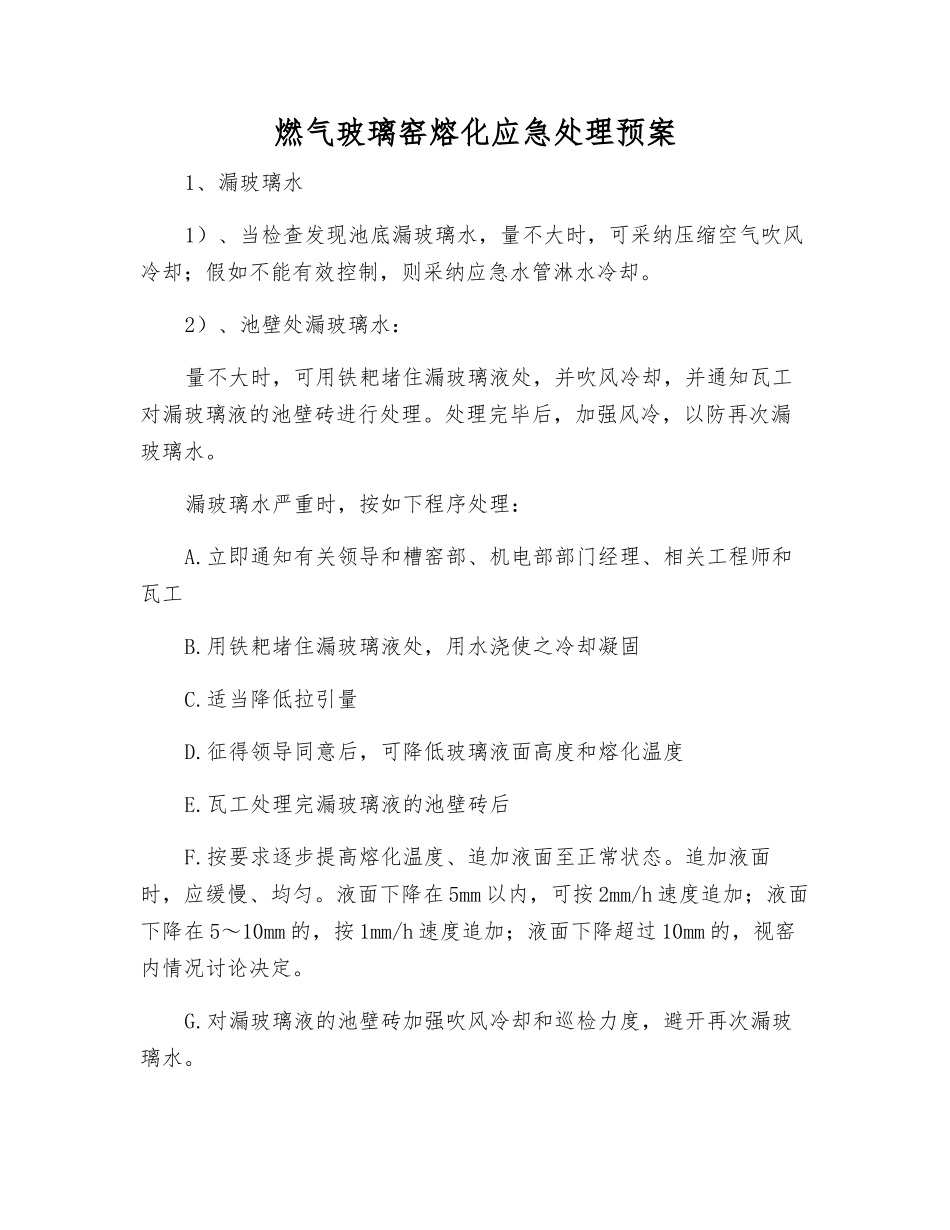

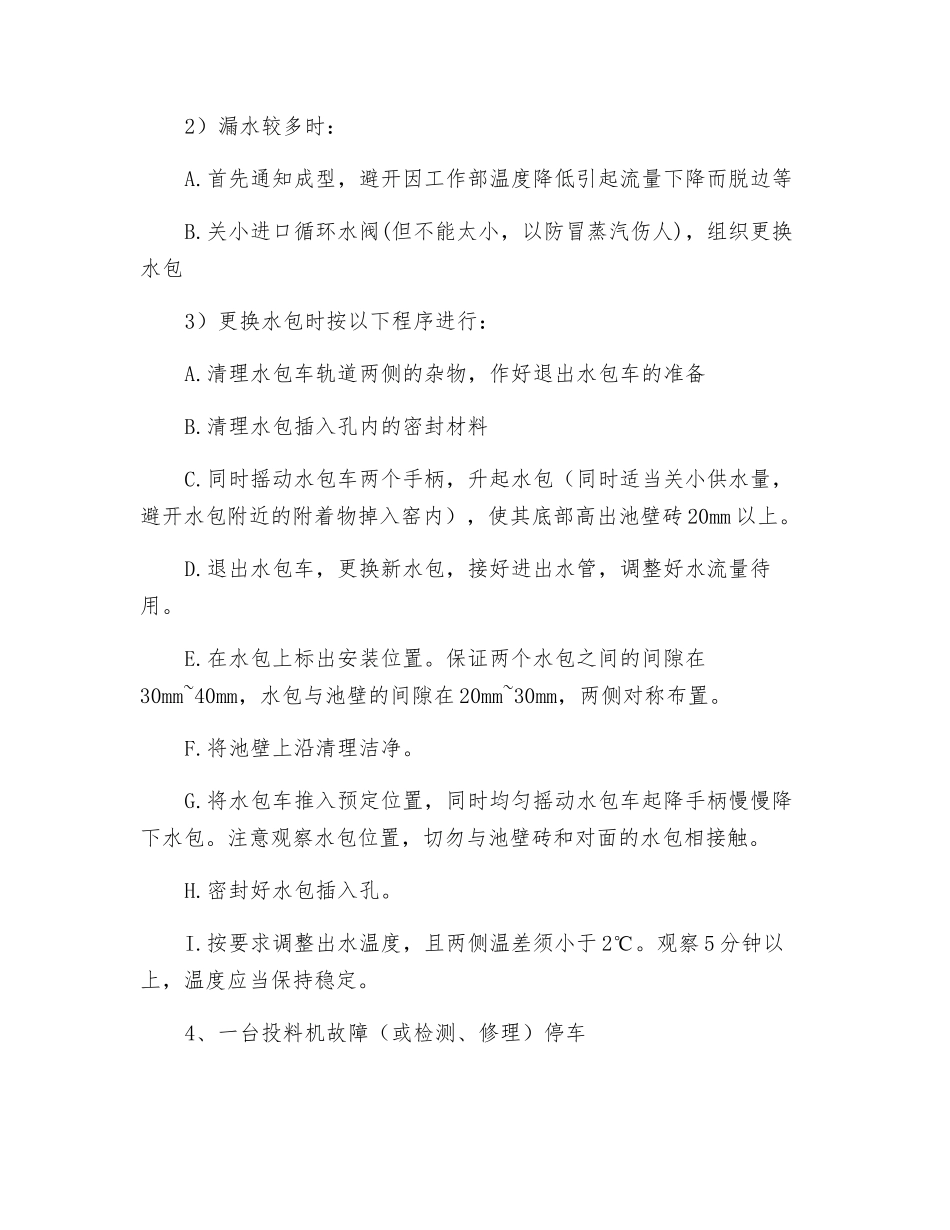

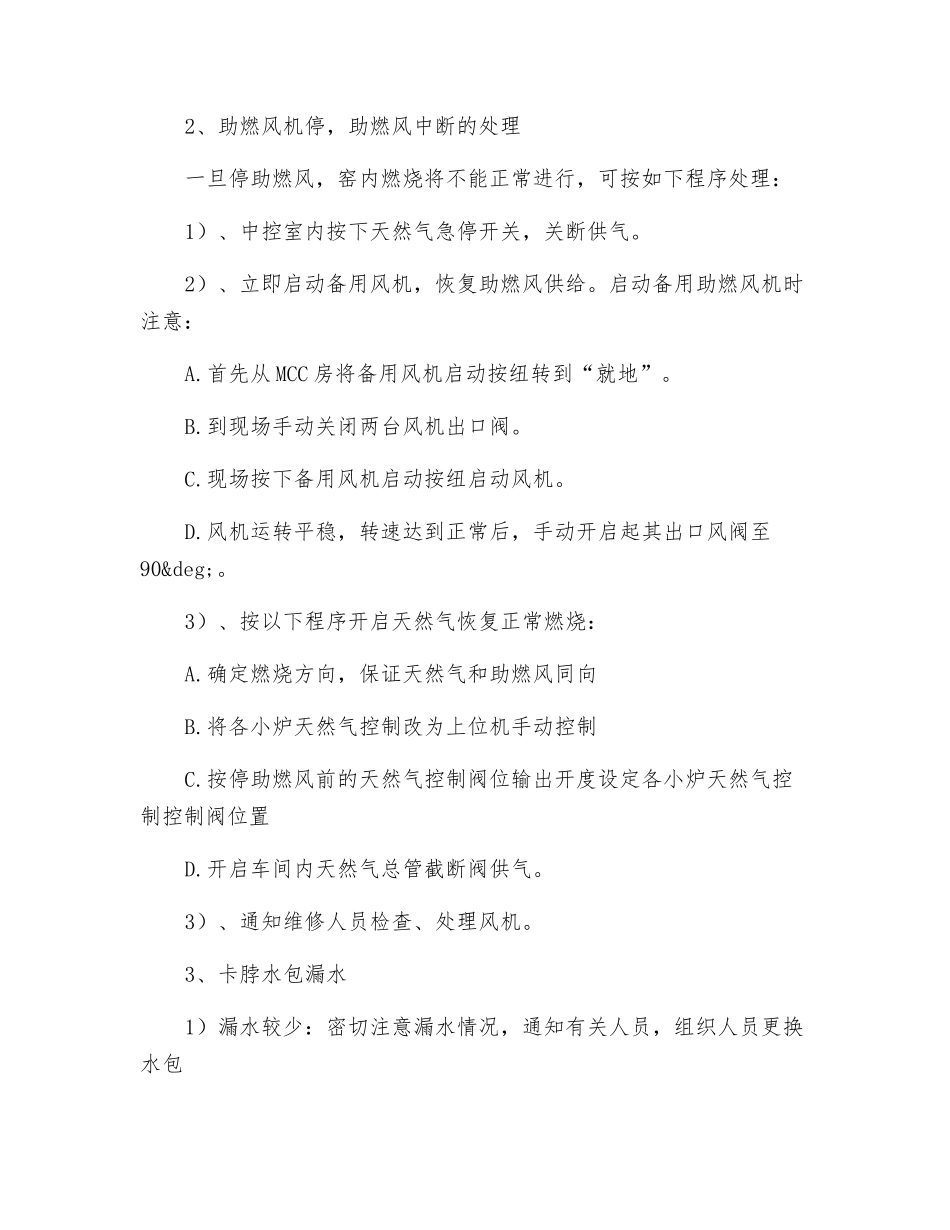

燃气玻璃窑熔化应急处理预案1、漏玻璃水1）、当检查发现池底漏玻璃水，量不大时，可采纳压缩空气吹风冷却；假如不能有效控制，则采纳应急水管淋水冷却。2）、池壁处漏玻璃水：量不大时，可用铁耙堵住漏玻璃液处，并吹风冷却，并通知瓦工对漏玻璃液的池壁砖进行处理。处理完毕后，加强风冷，以防再次漏玻璃水。漏玻璃水严重时，按如下程序处理：A.立即通知有关领导和槽窑部、机电部部门经理、相关工程师和瓦工B.用铁耙堵住漏玻璃液处，用水浇使之冷却凝固C.适当降低拉引量D.征得领导同意后，可降低玻璃液面高度和熔化温度E.瓦工处理完漏玻璃液的池壁砖后F.按要求逐步提高熔化温度、追加液面至正常状态。追加液面时，应缓慢、均匀。液面下降在 5mm 以内，可按 2mm/h 速度追加；液面下降在 5～10mm 的，按 1mm/h 速度追加；液面下降超过 10mm 的，视窑内情况讨论决定。G.对漏玻璃液的池壁砖加强吹风冷却和巡检力度，避开再次漏玻璃水。2、助燃风机停，助燃风中断的处理一旦停助燃风，窑内燃烧将不能正常进行，可按如下程序处理：1）、中控室内按下天然气急停开关，关断供气。2）、立即启动备用风机，恢复助燃风供给。启动备用助燃风机时注意：A.首先从 MCC 房将备用风机启动按纽转到“就地”。B.到现场手动关闭两台风机出口阀。C.现场按下备用风机启动按纽启动风机。D.风机运转平稳，转速达到正常后，手动开启起其出口风阀至90°。3）、按以下程序开启天然气恢复正常燃烧：A.确定燃烧方向，保证天然气和助燃风同向B.将各小炉天然气控制改为上位机手动控制C.按停助燃风前的天然气控制阀位输出开度设定各小炉天然气控制控制阀位置D.开启车间内天然气总管截断阀供气。3）、通知维修人员检查、处理风机。3、卡脖水包漏水1）漏水较少：密切注意漏水情况，通知有关人员，组织人员更换水包2）漏水较多时：A.首先通知成型，避开因工作部温度降低引起流量下降而脱边等B.关小进口循环水阀(但不能太小，以防冒蒸汽伤人)，组织更换水包3）更换水包时按以下程序进行：A.清理水包车轨道两侧的杂物，作好退出水包车的准备B.清理水包插入孔内的密封材料C.同时摇动水包车两个手柄，升起水包（同时适当关小供水量，避开水包附近的附着物掉入窑内），使其底部高出池壁砖 20mm 以上。D.退出水包车，更换新水包，接好进出水管，调整好水流量待用。E.在水包上标出安装位置。保证两个水包之间的间隙在30mm~40mm，水包与池壁的间隙在 20mm~30mm，两侧对称布...
