环氧防静电自流平地坪施工方案

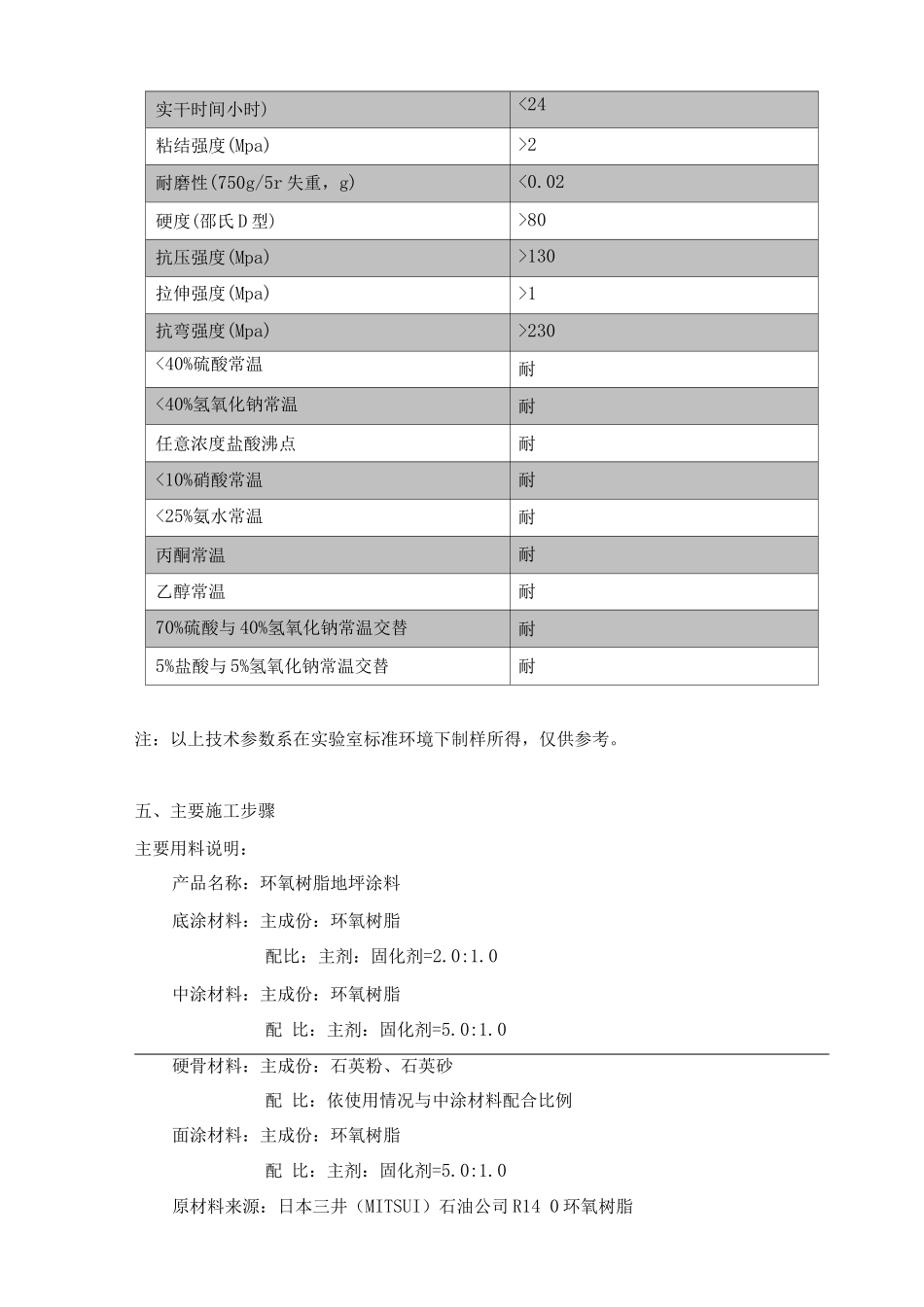

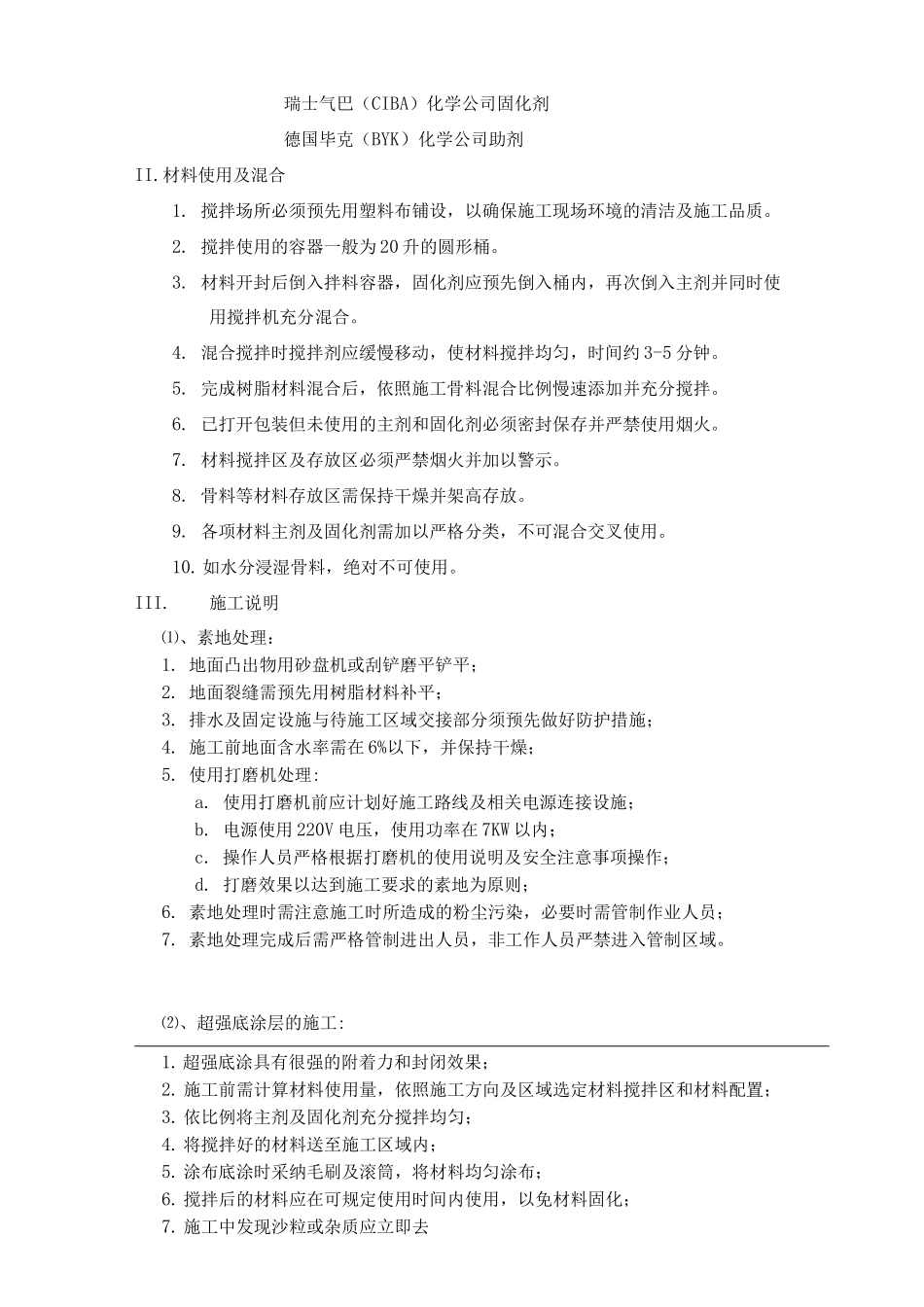

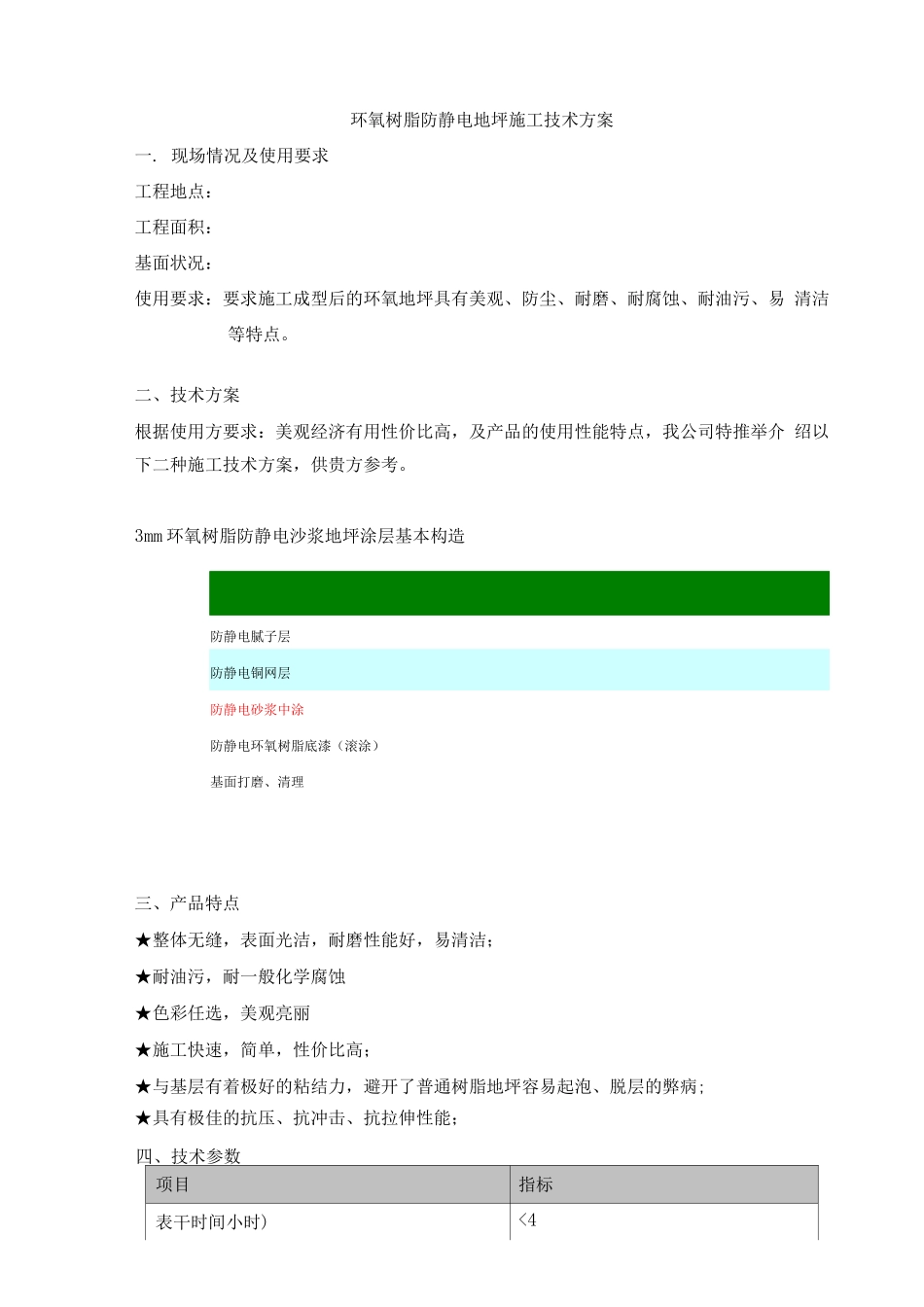

环氧树脂防静电地坪施工技术方案一. 现场情况及使用要求工程地点：工程面积：基面状况：使用要求：要求施工成型后的环氧地坪具有美观、防尘、耐磨、耐腐蚀、耐油污、易 清洁等特点。二、技术方案根据使用方要求：美观经济有用性价比高，及产品的使用性能特点，我公司特推举介 绍以下二种施工技术方案，供贵方参考。3mm 环氧树脂防静电沙浆地坪涂层基本构造防静电腻子层防静电铜网层防静电砂浆中涂防静电环氧树脂底漆（滚涂）基面打磨、清理三、产品特点★整体无缝，表面光洁，耐磨性能好，易清洁；★耐油污，耐一般化学腐蚀★色彩任选，美观亮丽★施工快速，简单，性价比高；★与基层有着极好的粘结力，避开了普通树脂地坪容易起泡、脱层的弊病;★具有极佳的抗压、抗冲击、抗拉伸性能；四、技术参数项目指标表干时间小时)<4实干时间小时)<24粘结强度(Mpa)>2耐磨性(750g/5r 失重，g)<0.02硬度(邵氏 D 型)>80抗压强度(Mpa)>130拉伸强度(Mpa)>1抗弯强度(Mpa)>230<40%硫酸常温耐<40%氢氧化钠常温耐任意浓度盐酸沸点耐<10%硝酸常温耐<25%氨水常温耐丙酮常温耐乙醇常温耐70%硫酸与 40%氢氧化钠常温交替耐5%盐酸与 5%氢氧化钠常温交替耐注：以上技术参数系在实验室标准环境下制样所得，仅供参考。五、主要施工步骤主要用料说明：产品名称：环氧树脂地坪涂料底涂材料：主成份：环氧树脂配比：主剂：固化剂=2.0:1.0中涂材料：主成份：环氧树脂配 比：主剂：固化剂=5.0:1.0硬骨材料：主成份：石英粉、石英砂配 比：依使用情况与中涂材料配合比例面涂材料：主成份：环氧树脂配 比：主剂：固化剂=5.0:1.0原材料来源：日本三井（MITSUI）石油公司 R14 0 环氧树脂瑞士气巴（CIBA）化学公司固化剂德国毕克（BYK）化学公司助剂II.材料使用及混合1. 搅拌场所必须预先用塑料布铺设，以确保施工现场环境的清洁及施工品质。2. 搅拌使用的容器一般为 20 升的圆形桶。3. 材料开封后倒入拌料容器，固化剂应预先倒入桶内，再次倒入主剂并同时使用搅拌机充分混合。4. 混合搅拌时搅拌剂应缓慢移动，使材料搅拌均匀，时间约 3-5 分钟。5. 完成树脂材料混合后，依照施工骨料混合比例慢速添加并充分搅拌。6. 已打开包装但未使用的主剂和固化剂必须密封保存并严禁使用烟火。7. 材料搅拌区及存放区必须严禁烟火并加以警示。8. 骨料等材料存放区需保持干燥并架高存放。9. 各项材料主剂及固化剂需加以严格分类，不可混合交叉使用。10.如水分浸湿骨料，绝...
