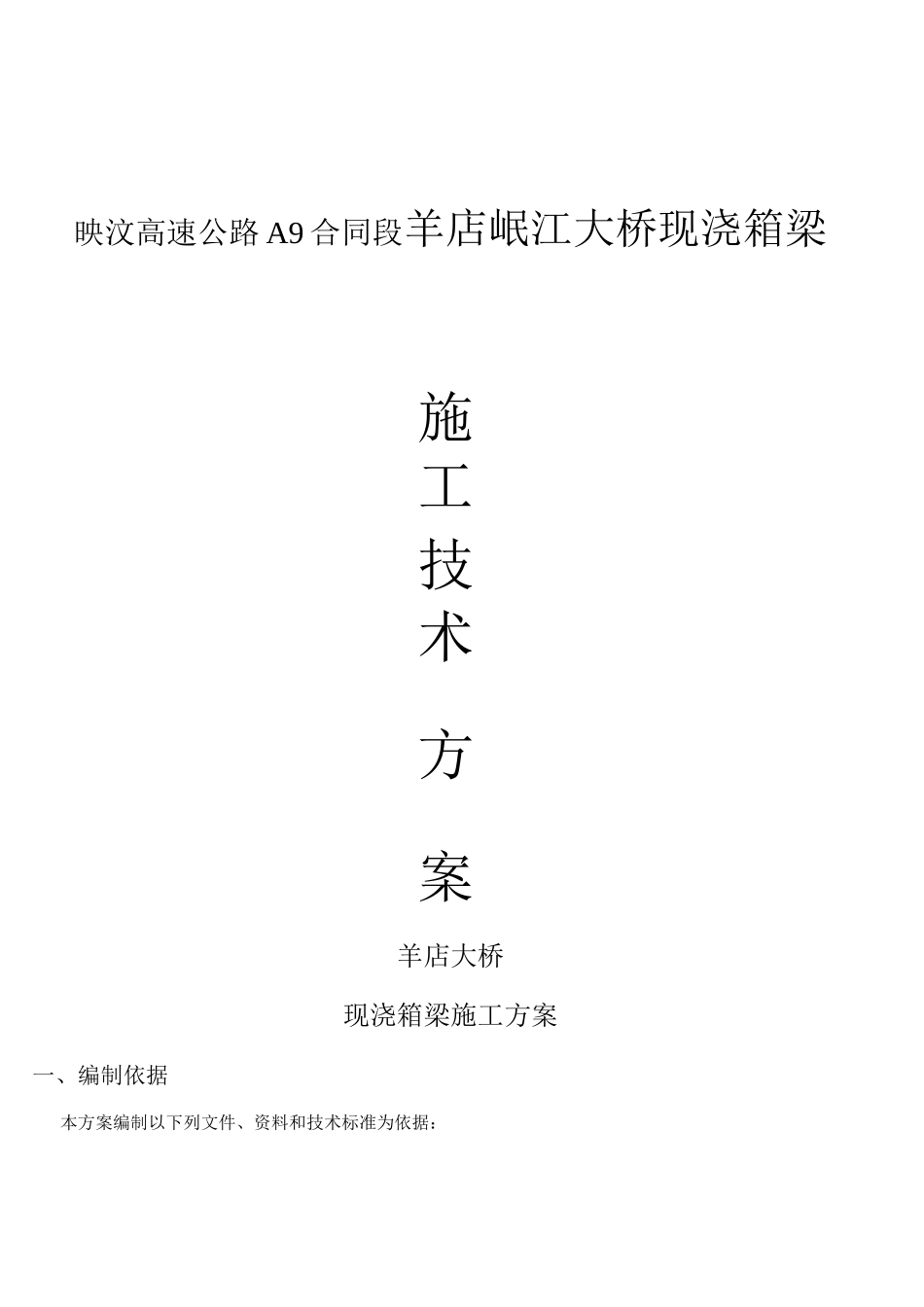

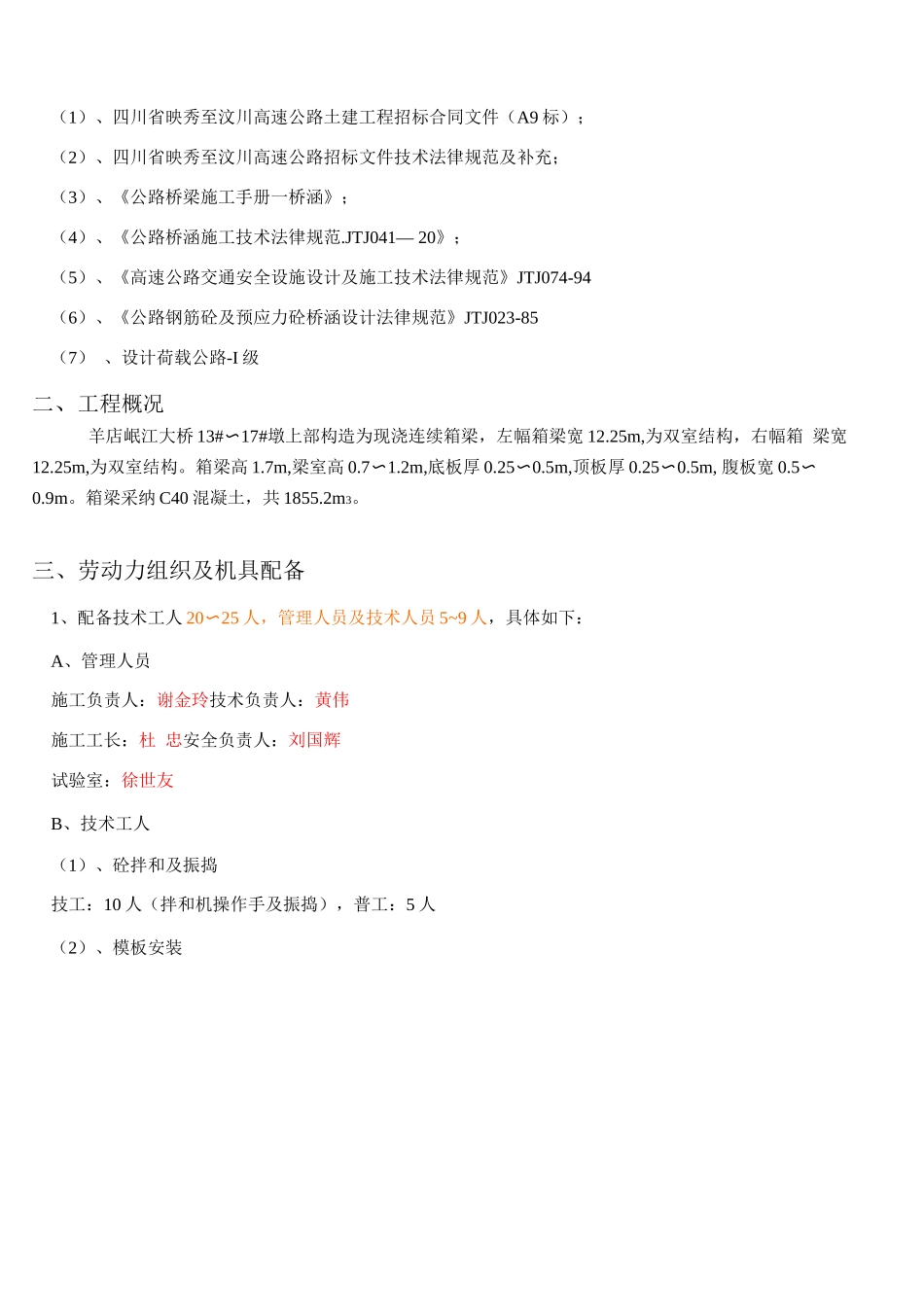

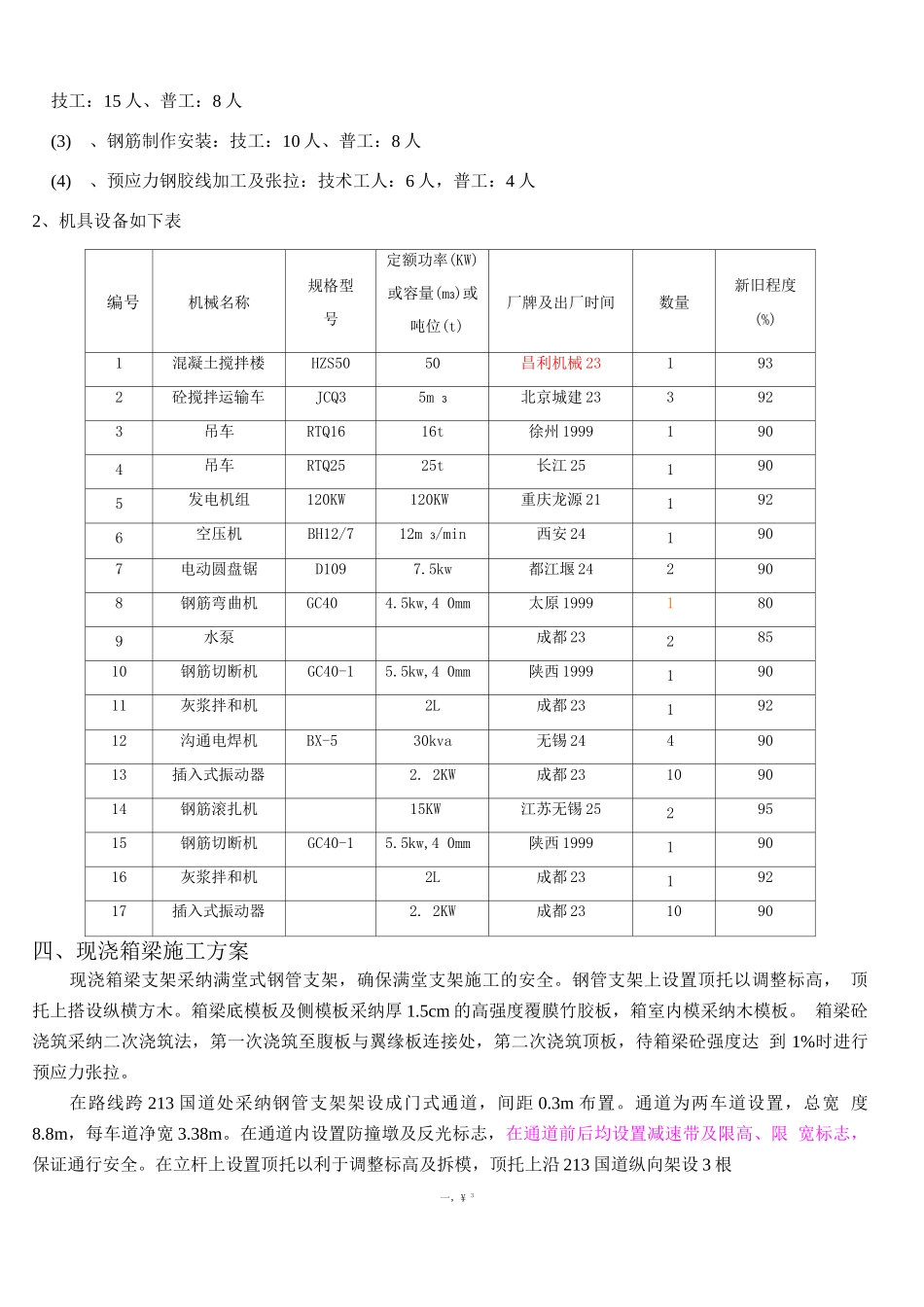

映汶高速公路 A9 合同段羊店岷江大桥现浇箱梁施工技术方案羊店大桥现浇箱梁施工方案一、编制依据本方案编制以下列文件、资料和技术标准为依据：（1）、四川省映秀至汶川高速公路土建工程招标合同文件（A9 标）；（2）、四川省映秀至汶川高速公路招标文件技术法律规范及补充；（3）、《公路桥梁施工手册一桥涵》；（4）、《公路桥涵施工技术法律规范.JTJ041— 20》；（5）、《高速公路交通安全设施设计及施工技术法律规范》JTJ074-94（6）、《公路钢筋砼及预应力砼桥涵设计法律规范》JTJ023-85（7） 、设计荷载公路-I 级二、工程概况羊店岷江大桥 13#〜17#墩上部构造为现浇连续箱梁，左幅箱梁宽 12.25m,为双室结构，右幅箱 梁宽12.25m,为双室结构。箱梁高 1.7m,梁室高 0.7〜1.2m,底板厚 0.25〜0.5m,顶板厚 0.25〜0.5m, 腹板宽 0.5〜0.9m。箱梁采纳 C40 混凝土，共 1855.2m3。三、劳动力组织及机具配备1、配备技术工人 20〜25 人，管理人员及技术人员 5~9 人，具体如下：A、管理人员施工负责人：谢金玲技术负责人：黄伟施工工长：杜 忠安全负责人：刘国辉试验室：徐世友B、技术工人（1）、砼拌和及振捣技工：10 人（拌和机操作手及振捣），普工：5 人（2）、模板安装技工：15 人、普工：8 人(3)、钢筋制作安装：技工：10 人、普工：8 人(4)、预应力钢胶线加工及张拉：技术工人：6 人，普工：4 人2、机具设备如下表编号机械名称规格型号定额功率(KW)或容量(m3)或吨位(t)厂牌及出厂时间数量新旧程度(%)1混凝土搅拌楼HZS5050昌利机械 231932砼搅拌运输车JCQ35m 3北京城建 233923吊车RTQ1616t徐州 19991904吊车RTQ2525t长江 251905发电机组120KW120KW重庆龙源 211926空压机BH12/712m 3/min西安 241907电动圆盘锯D1097.5kw都江堰 242908钢筋弯曲机GC404.5kw,4 0mm太原 19991809水泵成都 2328510钢筋切断机GC40-15.5kw,4 0mm陕西 199919011灰浆拌和机2L成都 2319212沟通电焊机BX-530kva无锡 2449013插入式振动器2. 2KW成都 23109014钢筋滚扎机15KW江苏无锡 2529515钢筋切断机GC40-15.5kw,4 0mm陕西 199919016灰浆拌和机2L成都 2319217插入式振动器2. 2KW成都 231090四、现浇箱梁施工方案现浇箱梁支架采纳满堂式钢管支架，确保满堂支架施工的安全。钢管支架上设置顶托以调整标高， 顶托上搭设纵横方木。箱梁底模板及侧模板采纳厚 1.5cm 的高强度覆膜竹胶板，箱室内模采纳木模板。 箱梁砼浇筑采...
