球墨铸铁给水管专项施工方案

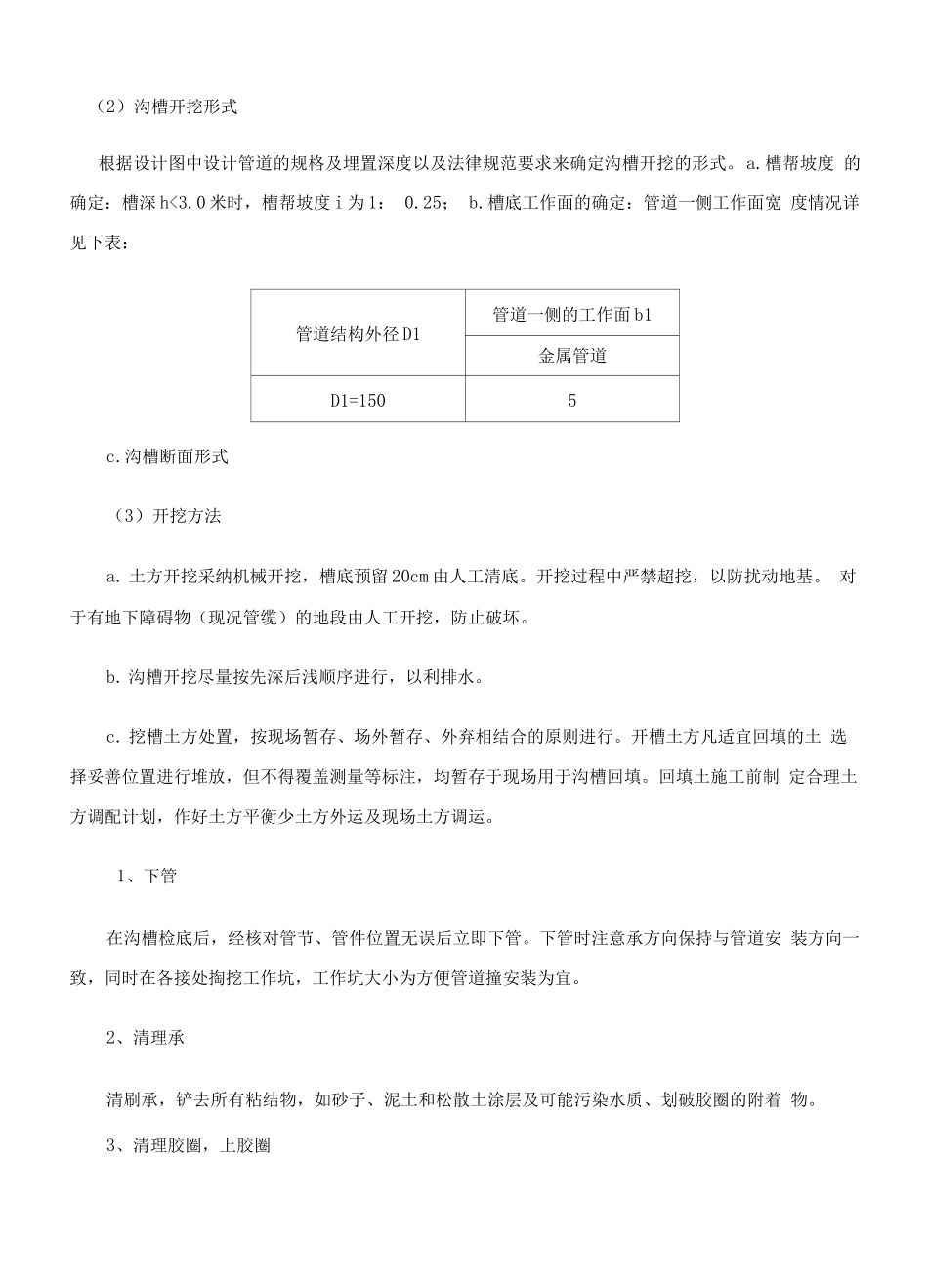

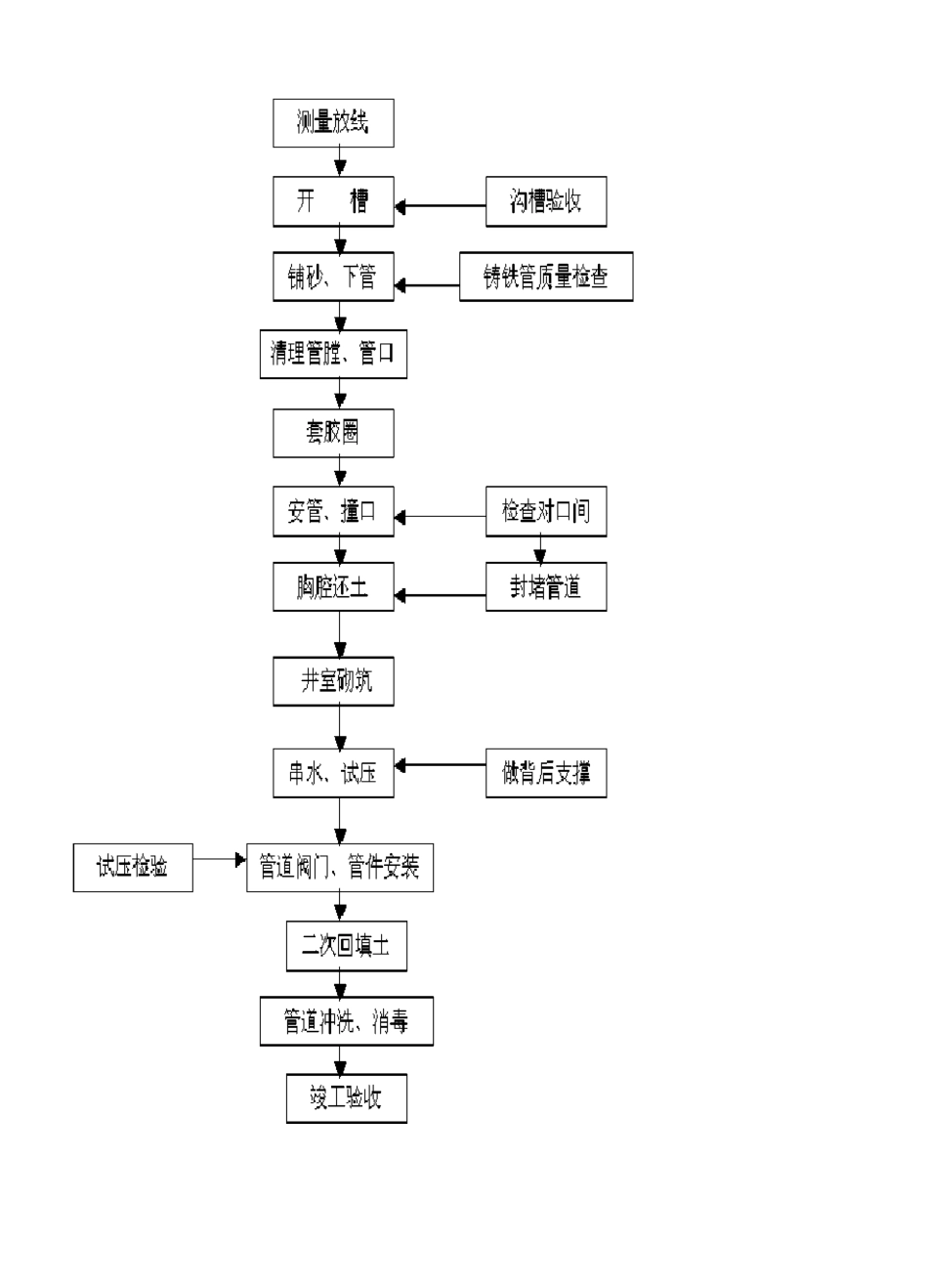

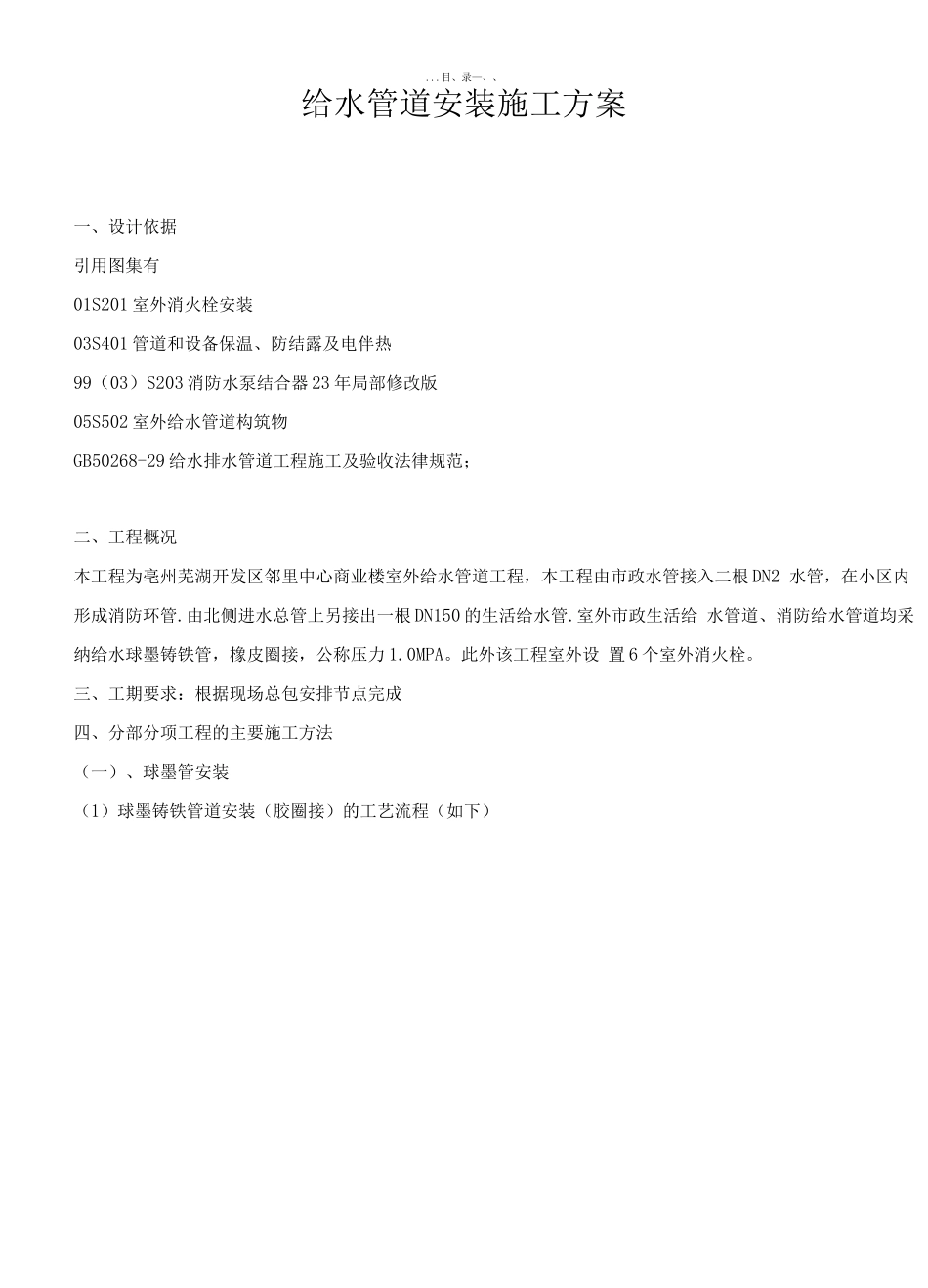

...目、录—、、给水管道安装施工方案一、设计依据引用图集有01S201 室外消火栓安装03S401 管道和设备保温、防结露及电伴热99（03）S203 消防水泵结合器 23 年局部修改版05S502 室外给水管道构筑物GB50268-29 给水排水管道工程施工及验收法律规范；二、工程概况本工程为亳州芜湖开发区邻里中心商业楼室外给水管道工程，本工程由市政水管接入二根 DN2 水管，在小区内形成消防环管.由北侧进水总管上另接出一根 DN150 的生活给水管.室外市政生活给 水管道、消防给水管道均采纳给水球墨铸铁管，橡皮圈接，公称压力 1.0MPA。此外该工程室外设 置 6 个室外消火栓。三、工期要求：根据现场总包安排节点完成四、分部分项工程的主要施工方法（一）、球墨管安装（1）球墨铸铁管道安装（胶圈接）的工艺流程（如下）（2）沟槽开挖形式根据设计图中设计管道的规格及埋置深度以及法律规范要求来确定沟槽开挖的形式。a.槽帮坡度 的确定：槽深 h<3.0 米时，槽帮坡度 i 为 1： 0.25； b.槽底工作面的确定：管道一侧工作面宽 度情况详见下表：管道结构外径 D1管道一侧的工作面 b1金属管道D1=1505c.沟槽断面形式（3）开挖方法a. 土方开挖采纳机械开挖，槽底预留 20cm 由人工清底。开挖过程中严禁超挖，以防扰动地基。 对于有地下障碍物（现况管缆）的地段由人工开挖，防止破坏。b. 沟槽开挖尽量按先深后浅顺序进行，以利排水。c. 挖槽土方处置，按现场暂存、场外暂存、外弃相结合的原则进行。开槽土方凡适宜回填的土 选择妥善位置进行堆放，但不得覆盖测量等标注，均暂存于现场用于沟槽回填。回填土施工前制 定合理土方调配计划，作好土方平衡少土方外运及现场土方调运。1、下管在沟槽检底后，经核对管节、管件位置无误后立即下管。下管时注意承方向保持与管道安 装方向一致，同时在各接处掏挖工作坑，工作坑大小为方便管道撞安装为宜。2、清理承清刷承，铲去所有粘结物，如砂子、泥土和松散土涂层及可能污染水质、划破胶圈的附着 物。3、清理胶圈，上胶圈将胶圈清理洁净，上胶圈时，使胶圈弯成心形或花形放在承槽内就位，并用手压实，确保 各个部位不翘不扭。胶圈存放注意避光，不要叠合挤压，长期贮存在盒子里面，或用其他东西罩 上。4、清理插表面插端是圆角并有一定锥度，在胶圈内表面和插外表涂刷润滑剂(食用油)，润滑剂均匀 刷在承内已安装好的橡胶圈表面，在插外表面刷润滑剂刷到插坡处。5、接插对承找正，支立三角架...
