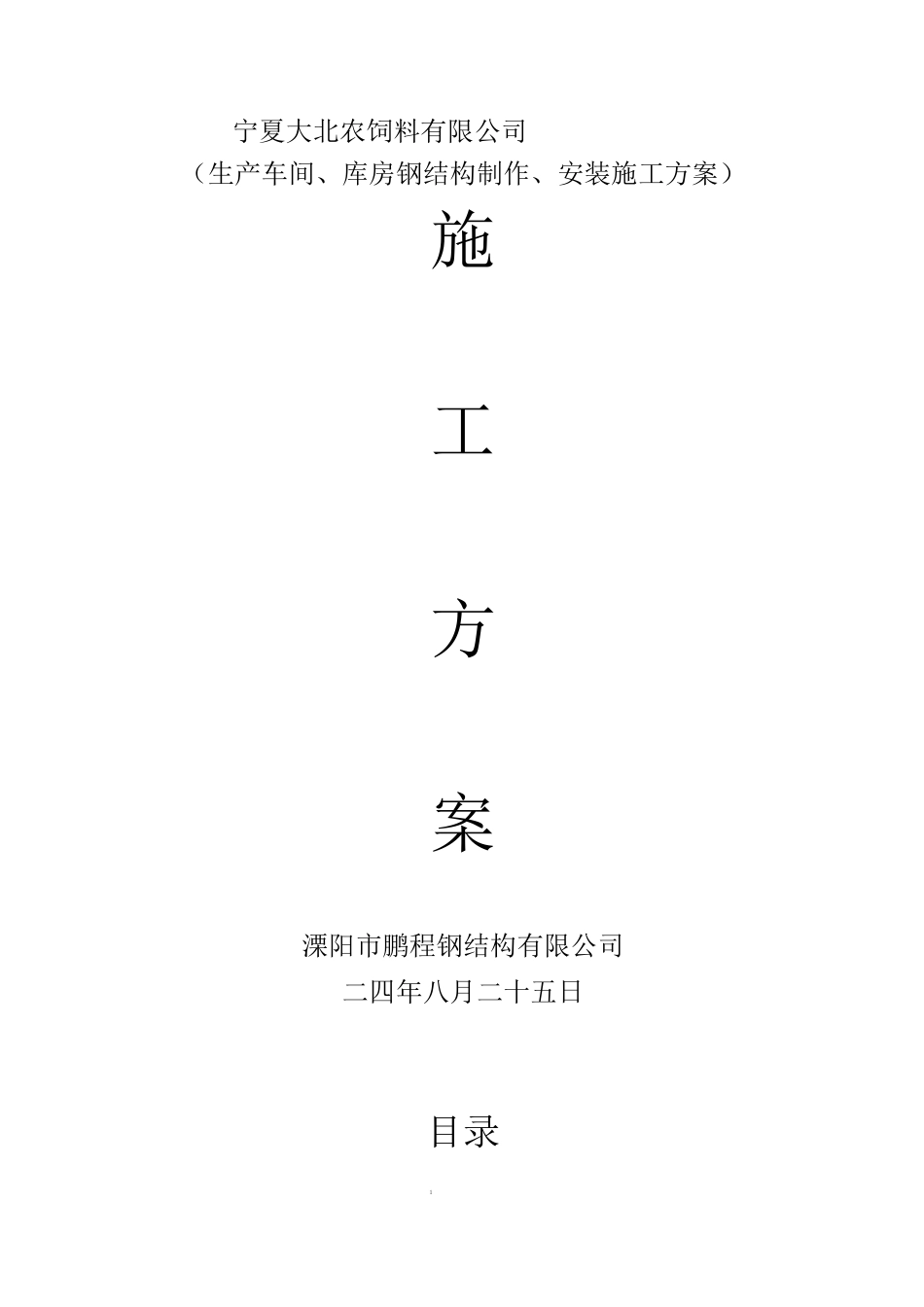

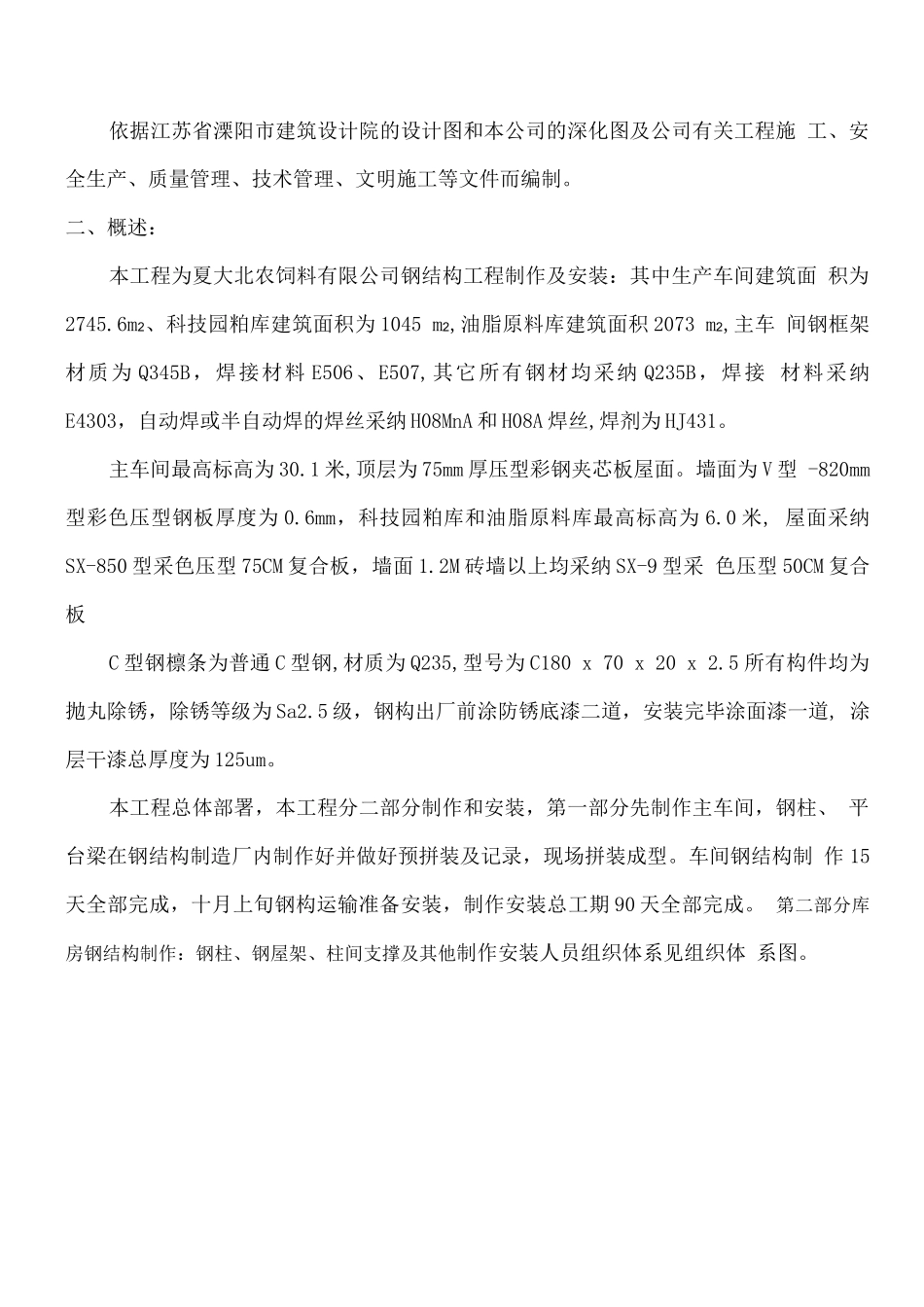

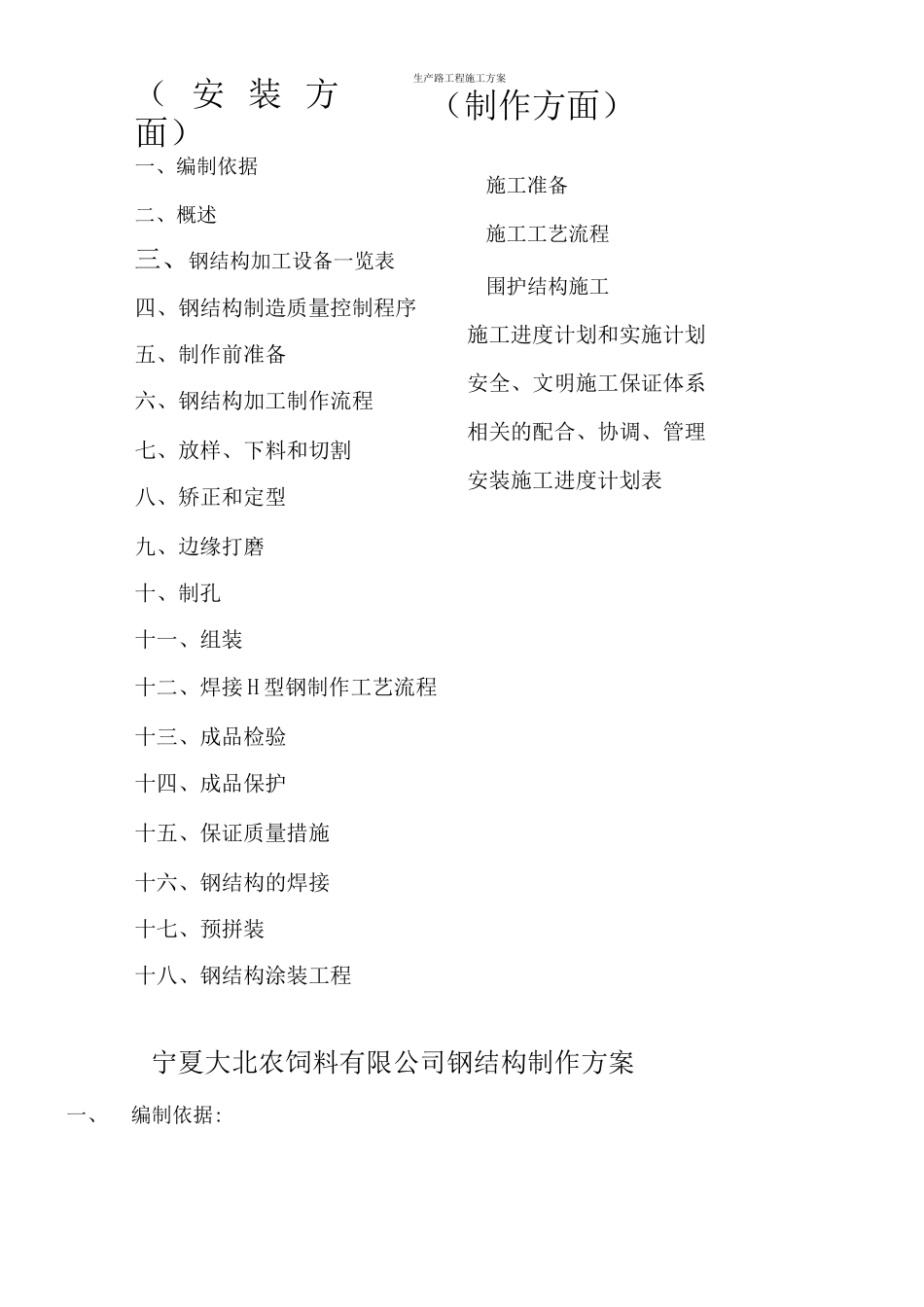

宁夏大北农饲料有限公司（生产车间、库房钢结构制作、安装施工方案）施工方案溧阳市鹏程钢结构有限公司二四年八月二十五日目录1（ 安 装 方面）生产路工程施工方案（制作方面）一、编制依据二、概述三、钢结构加工设备一览表四、钢结构制造质量控制程序五、制作前准备六、钢结构加工制作流程七、放样、下料和切割八、矫正和定型九、边缘打磨十、制孔十一、组装十二、焊接 H 型钢制作工艺流程十三、成品检验十四、成品保护十五、保证质量措施十六、钢结构的焊接十七、预拼装十八、钢结构涂装工程宁夏大北农饲料有限公司钢结构制作方案施工准备施工工艺流程围护结构施工施工进度计划和实施计划 安全、文明施工保证体系 相关的配合、协调、管理 安装施工进度计划表一、编制依据:依据江苏省溧阳市建筑设计院的设计图和本公司的深化图及公司有关工程施 工、安全生产、质量管理、技术管理、文明施工等文件而编制。二、概述：本工程为夏大北农饲料有限公司钢结构工程制作及安装：其中生产车间建筑面 积为2745.6m2、科技园粕库建筑面积为 1045 m2,油脂原料库建筑面积 2073 m2,主车 间钢框架材质为 Q345B，焊接材料 E506、E507,其它所有钢材均采纳 Q235B，焊接 材料采纳E4303，自动焊或半自动焊的焊丝采纳 H08MnA 和 H08A 焊丝,焊剂为 HJ431。主车间最高标高为 30.1 米,顶层为 75mm 厚压型彩钢夹芯板屋面。墙面为 V 型 -820mm型彩色压型钢板厚度为 0.6mm，科技园粕库和油脂原料库最高标高为 6.0 米, 屋面采纳SX-850 型采色压型 75CM 复合板，墙面 1.2M 砖墙以上均采纳 SX-9 型采 色压型 50CM 复合板C 型钢檩条为普通 C 型钢,材质为 Q235,型号为 C180 x 70 x 20 x 2.5 所有构件均为 抛丸除锈，除锈等级为 Sa2.5 级，钢构出厂前涂防锈底漆二道，安装完毕涂面漆一道, 涂层干漆总厚度为 125um。本工程总体部署，本工程分二部分制作和安装，第一部分先制作主车间，钢柱、 平台梁在钢结构制造厂内制作好并做好预拼装及记录，现场拼装成型。车间钢结构制 作 15天全部完成，十月上旬钢构运输准备安装，制作安装总工期 90 天全部完成。 第二部分库房钢结构制作：钢柱、钢屋架、柱间支撑及其他制作安装人员组织体系见组织体 系图。5五、制作前准备5.15 图纸会审：由工程施工管理人员及公司有关部门参加进行内部图纸会审，提出问题向有关单位询问，对其中一些需设计签证的结点图， 提交设计院...
