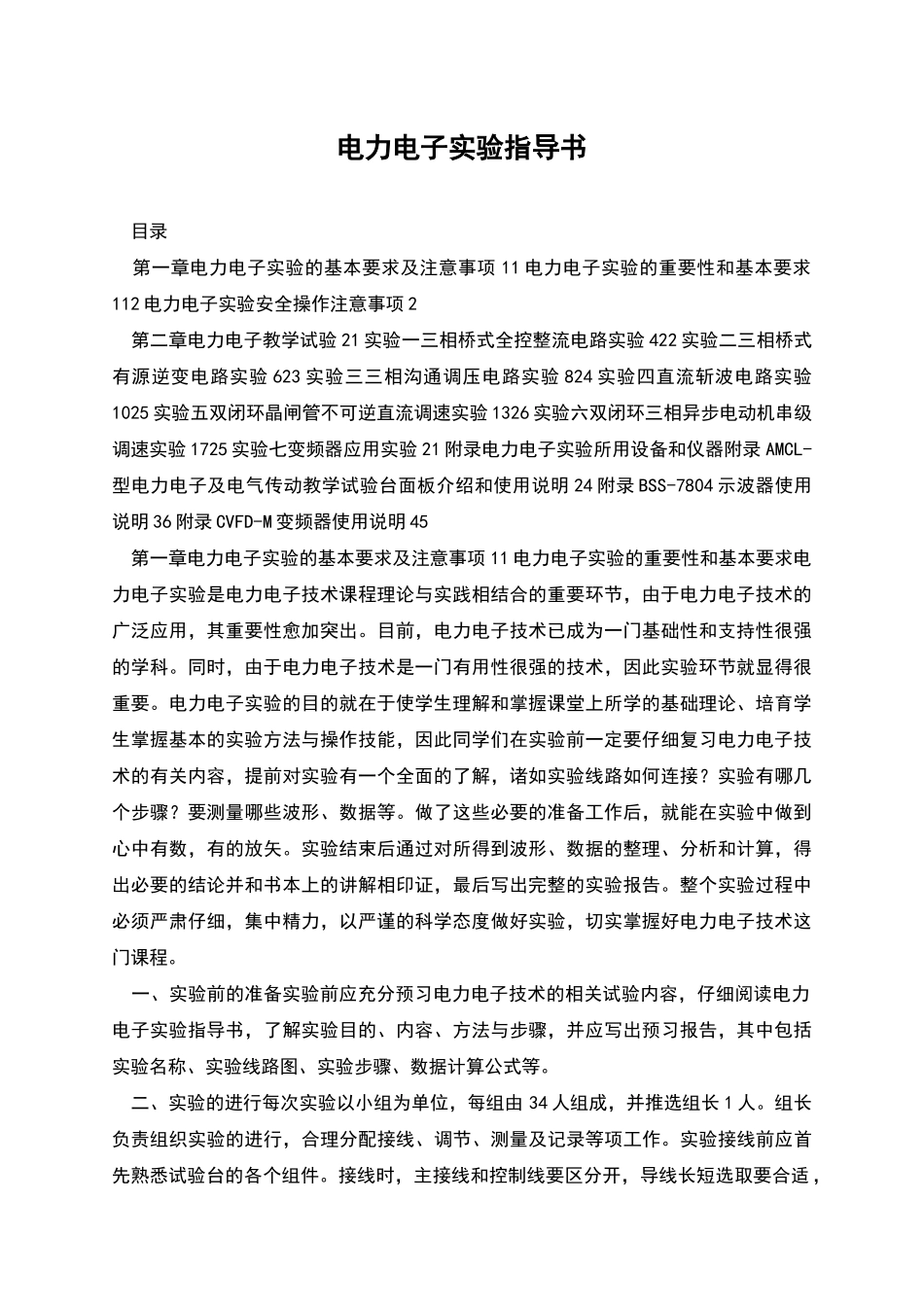

电力电子实验指导书

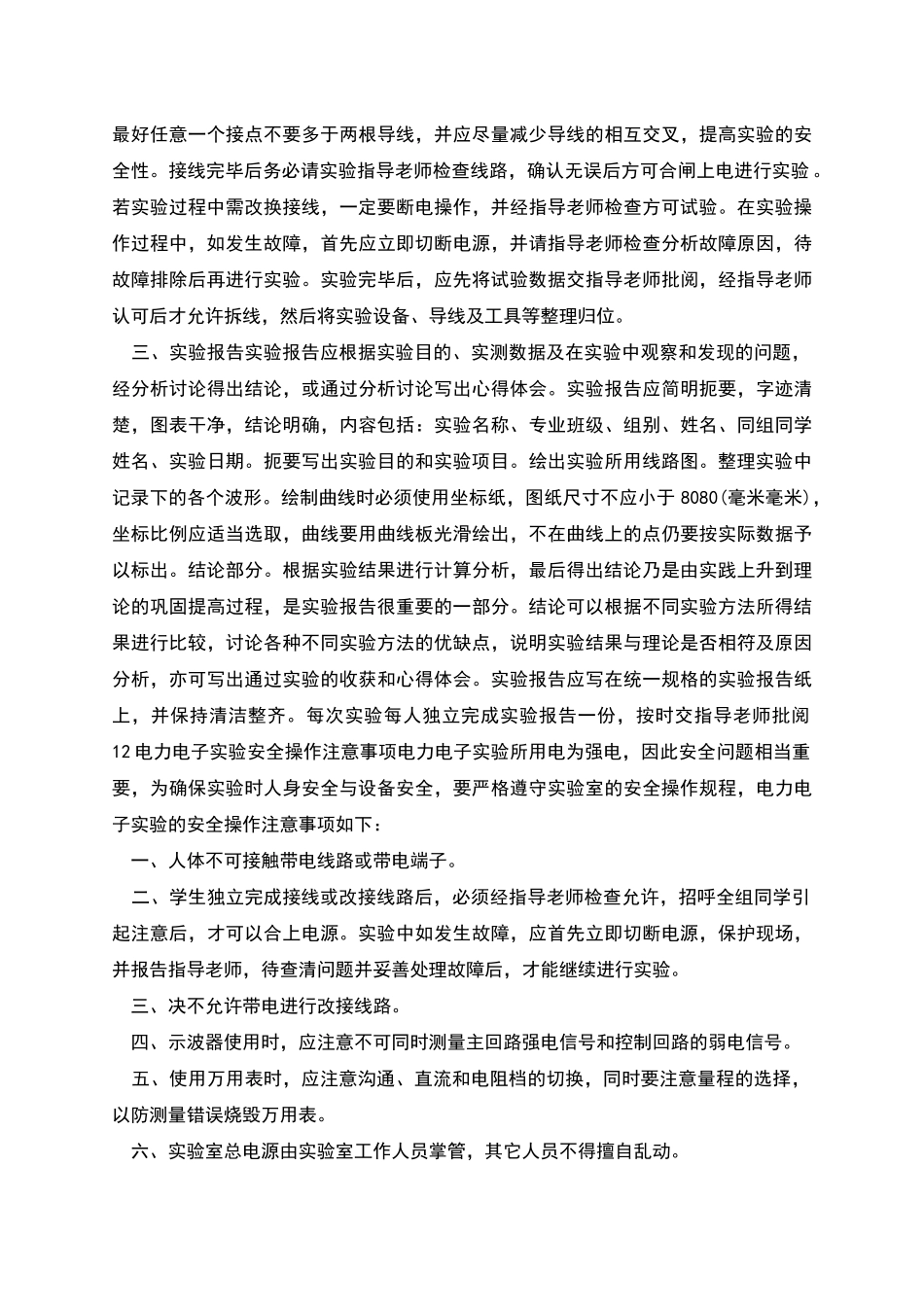

电力电子实验指导书 目录 第一章电力电子实验的基本要求及注意事项 11 电力电子实验的重要性和基本要求112 电力电子实验安全操作注意事项 2 第二章电力电子教学试验 21 实验一三相桥式全控整流电路实验 422 实验二三相桥式有源逆变电路实验 623 实验三三相沟通调压电路实验 824 实验四直流斩波电路实验1025 实验五双闭环晶闸管不可逆直流调速实验 1326 实验六双闭环三相异步电动机串级调速实验 1725 实验七变频器应用实验 21 附录电力电子实验所用设备和仪器附录 AMCL-型电力电子及电气传动教学试验台面板介绍和使用说明 24 附录 BSS-7804 示波器使用说明 36 附录 CVFD-M 变频器使用说明 45 第一章电力电子实验的基本要求及注意事项 11 电力电子实验的重要性和基本要求电力电子实验是电力电子技术课程理论与实践相结合的重要环节，由于电力电子技术的广泛应用，其重要性愈加突出。目前，电力电子技术已成为一门基础性和支持性很强的学科。同时，由于电力电子技术是一门有用性很强的技术，因此实验环节就显得很重要。电力电子实验的目的就在于使学生理解和掌握课堂上所学的基础理论、培育学生掌握基本的实验方法与操作技能，因此同学们在实验前一定要仔细复习电力电子技术的有关内容，提前对实验有一个全面的了解，诸如实验线路如何连接？实验有哪几个步骤？要测量哪些波形、数据等。做了这些必要的准备工作后，就能在实验中做到心中有数，有的放矢。实验结束后通过对所得到波形、数据的整理、分析和计算，得出必要的结论并和书本上的讲解相印证，最后写出完整的实验报告。整个实验过程中必须严肃仔细，集中精力，以严谨的科学态度做好实验，切实掌握好电力电子技术这门课程。 一、实验前的准备实验前应充分预习电力电子技术的相关试验内容，仔细阅读电力电子实验指导书，了解实验目的、内容、方法与步骤，并应写出预习报告，其中包括实验名称、实验线路图、实验步骤、数据计算公式等。 二、实验的进行每次实验以小组为单位，每组由 34 人组成，并推选组长 1 人。组长负责组织实验的进行，合理分配接线、调节、测量及记录等项工作。实验接线前应首先熟悉试验台的各个组件。接线时，主接线和控制线要区分开，导线长短选取要合适 ，最好任意一个接点不要多于两根导线，并应尽量减少导线的相互交叉，提高实验的安全性。接线完毕后务必请实验指导老师检查线路，确认无误后方可合闸上电进行实验 。若实验过程...
