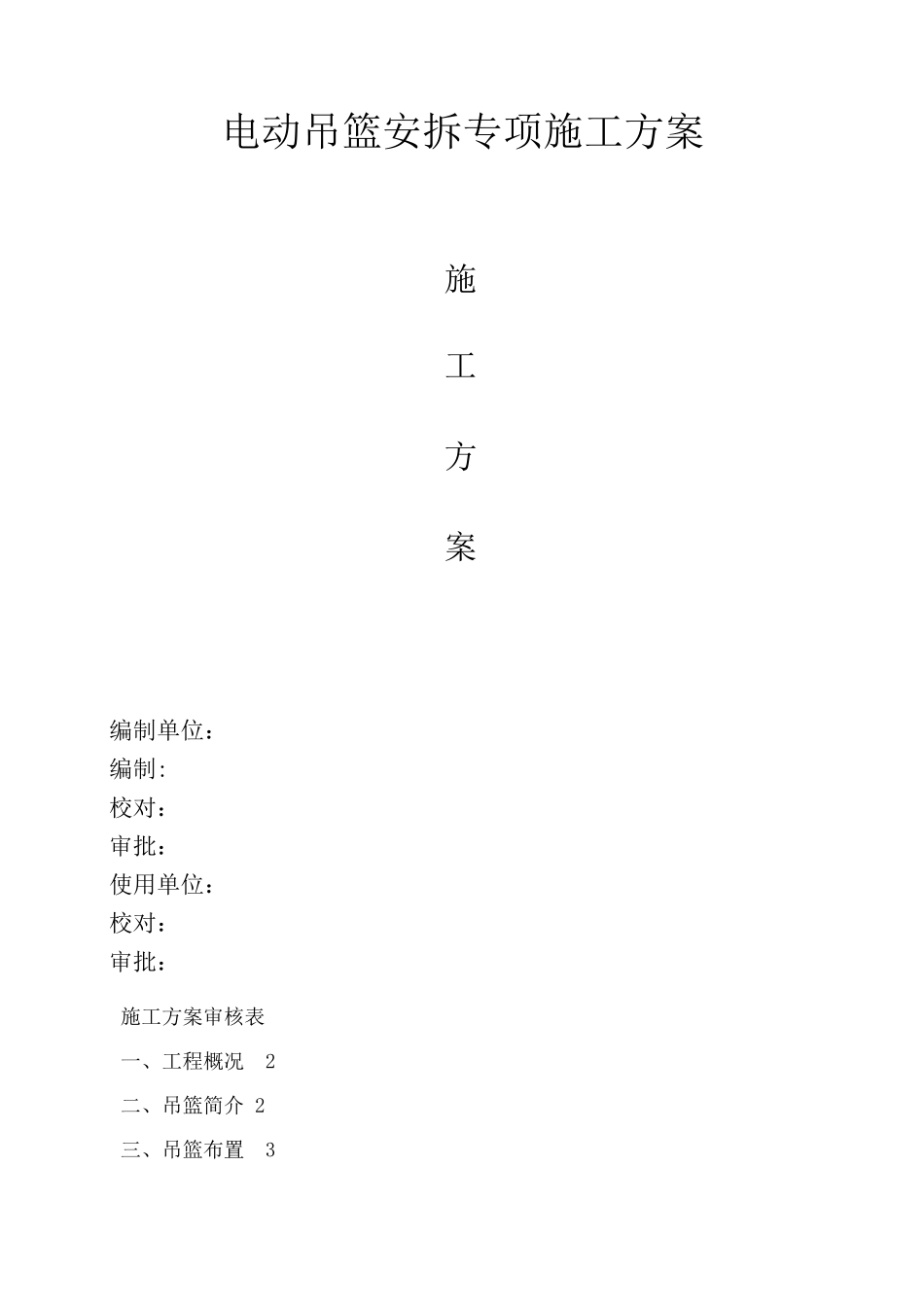

电动吊篮安拆专项施工方案

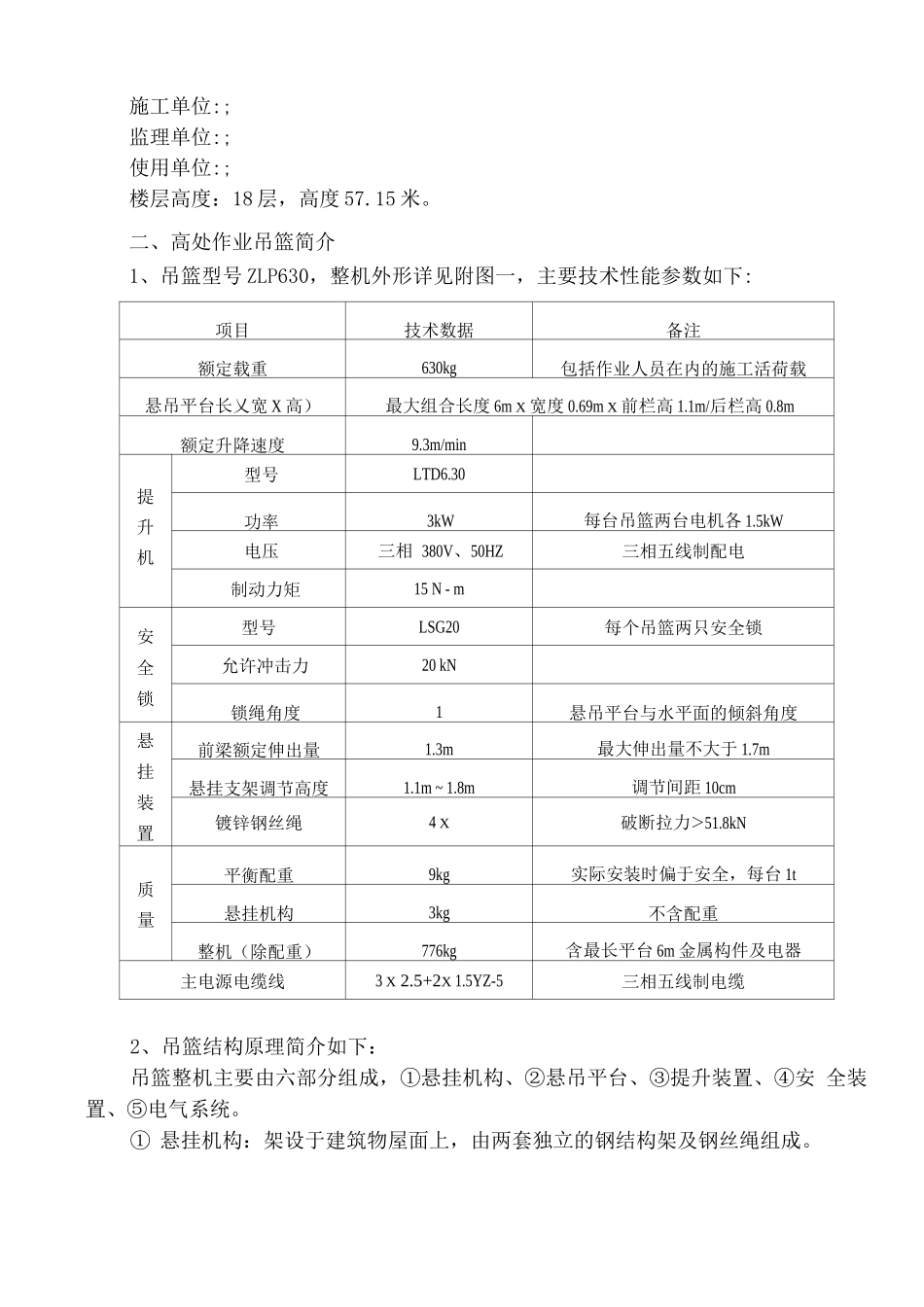

电动吊篮安拆专项施工方案施工方案编制单位：编制:校对：审批：使用单位：校对：审批：施工方案审核表一、工程概况 2二、吊篮简介 2三、吊篮布置 3四、施工准备 4五、安装过程和方法 4六、安装竣工验收 7七、吊篮拆卸 7八、安全措施 7九、环保措施 7十、安全保证措施 8十一、吊篮构件的失效推断及更换 15十二、季节性施工 16一、工程概况工程名称：工程地址:;建设单位:；施工单位:;监理单位:;使用单位:;楼层高度：18 层，高度 57.15 米。二、高处作业吊篮简介1、吊篮型号 ZLP630，整机外形详见附图一，主要技术性能参数如下:项目技术数据备注额定载重630kg包括作业人员在内的施工活荷载悬吊平台长乂宽 X 高）最大组合长度 6m X 宽度 0.69m X 前栏高 1.1m/后栏高 0.8m额定升降速度9.3m/min提升机型号LTD6.30功率3kW每台吊篮两台电机各 1.5kW电压三相 380V、50HZ三相五线制配电制动力矩15 N - m安 全 锁型号LSG20每个吊篮两只安全锁允许冲击力20 kN锁绳角度1悬吊平台与水平面的倾斜角度悬 挂 装 置前梁额定伸出量1.3m最大伸出量不大于 1.7m悬挂支架调节高度1.1m ~ 1.8m调节间距 10cm镀锌钢丝绳4 X破断拉力＞51.8kN质量平衡配重9kg实际安装时偏于安全，每台 1t悬挂机构3kg不含配重整机（除配重）776kg含最长平台 6m 金属构件及电器主电源电缆线3 X 2.5+2X 1.5YZ-5三相五线制电缆2、吊篮结构原理简介如下：吊篮整机主要由六部分组成，①悬挂机构、②悬吊平台、③提升装置、④安 全装置、⑤电气系统。① 悬挂机构：架设于建筑物屋面上，由两套独立的钢结构架及钢丝绳组成。钢结构架由钢结构件通过螺栓或销子连接而成。每套悬挂钢结构架的前梁分别悬 垂两根钢丝绳，一根为提升机用工作钢丝绳，一根为安全锁用钢丝绳。钢丝绳系 吊篮专用镀锌钢丝绳，强度高，耐锈蚀性能好。型号为 4x25Fi+PP@8.3 破断拉 力不小于51.8kN。钢丝绳使用过程中，按《起重机械用钢丝绳检验和报废有用规 范》GB5972 的有关规定，对钢丝绳的磨损、锈蚀、短丝、异常变形等进行检验， 达到报废标准即更新钢丝绳。下述计算钢丝绳的安全系数（按极限状态下单根钢丝绳独立承载考虑）：作用在钢丝绳上的拉力 F=776-3+630=1106kg安全系数=518N ^（1106kg^9.8N） =4.78,达到安全要求。② 悬吊平台：由片式组焊件通过螺栓连接成框型钢结构装置，用以承载作业 人员及施工器材。③ 提升装置：每个悬吊平台两端各装有一台提升...
