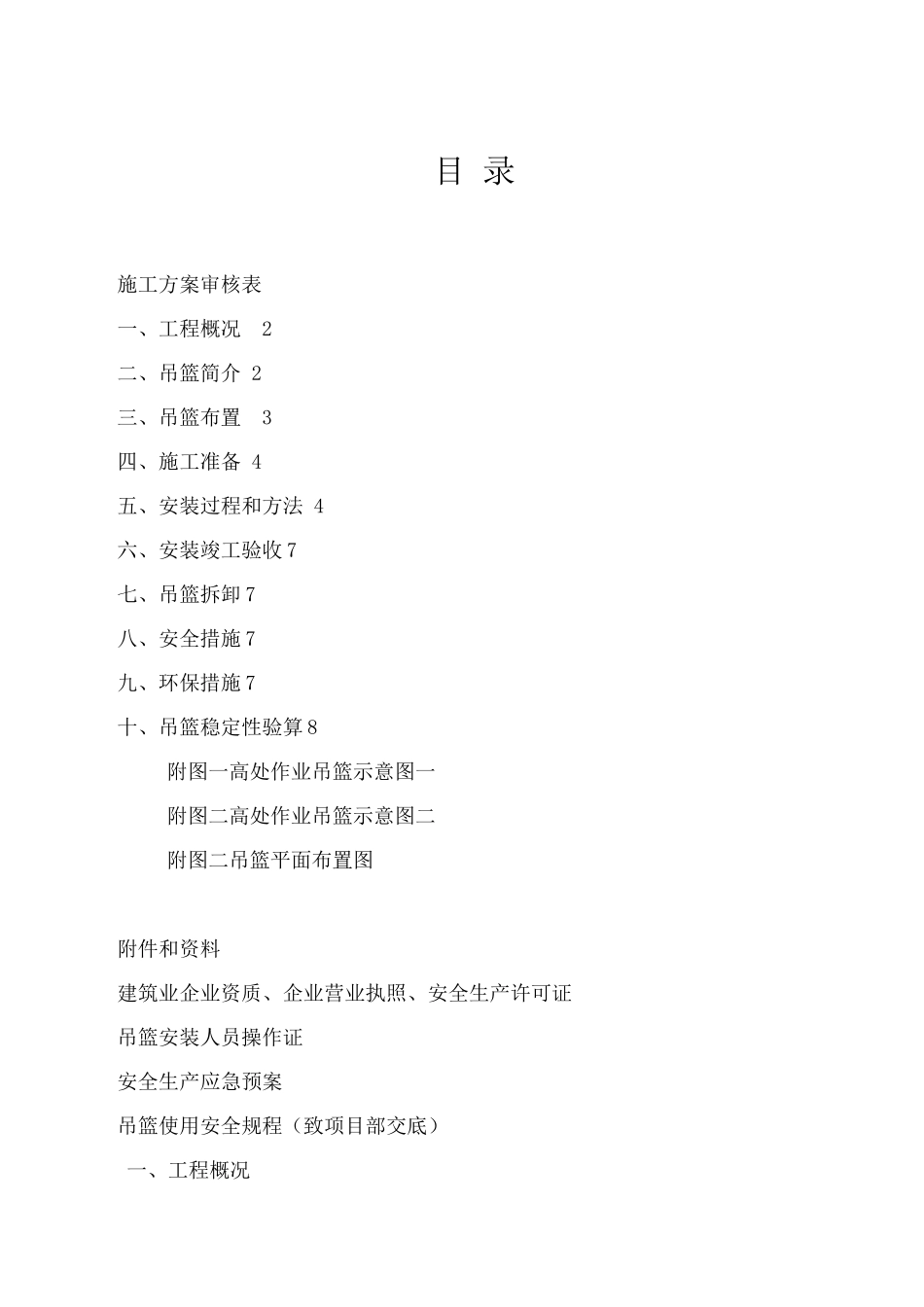

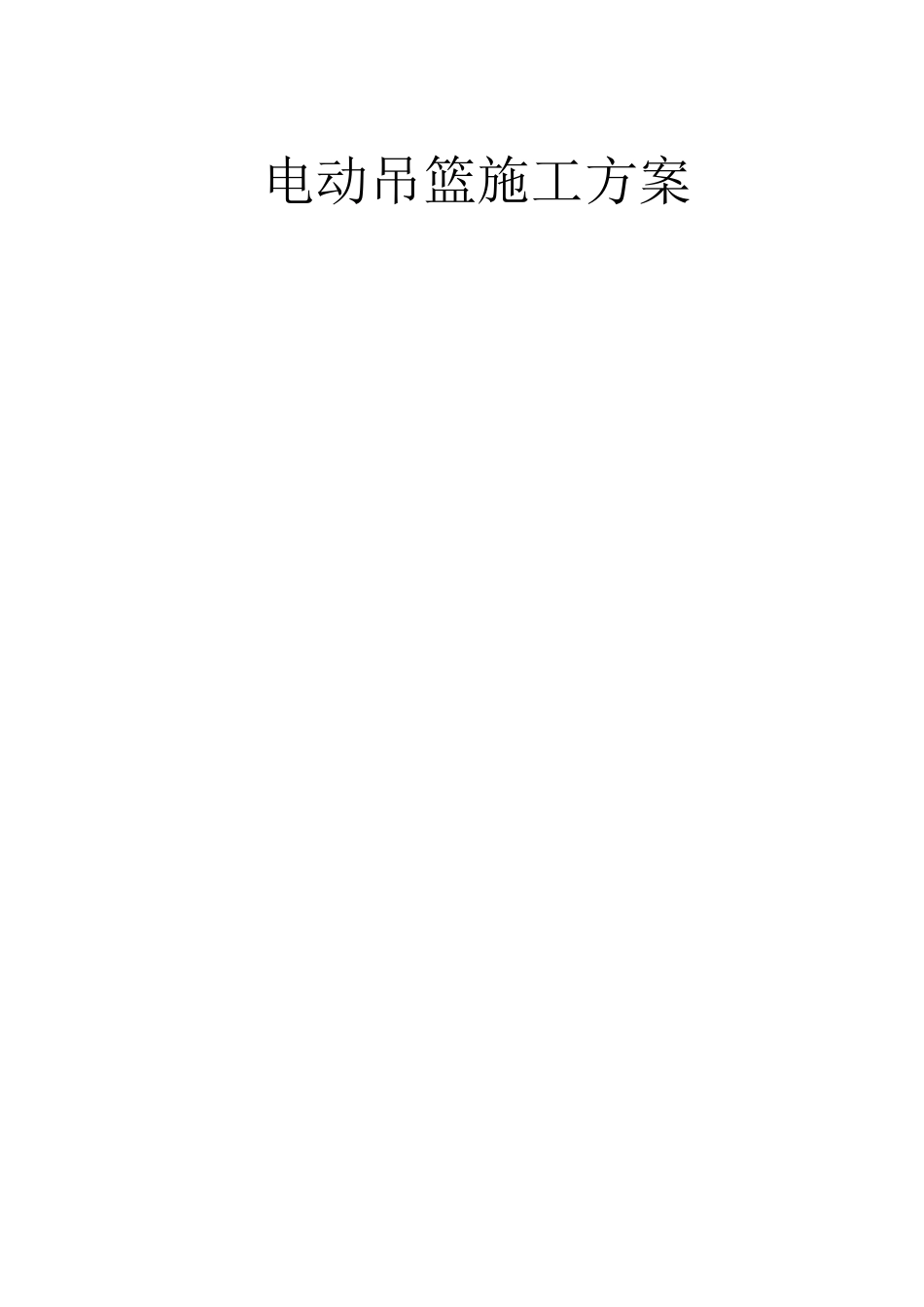

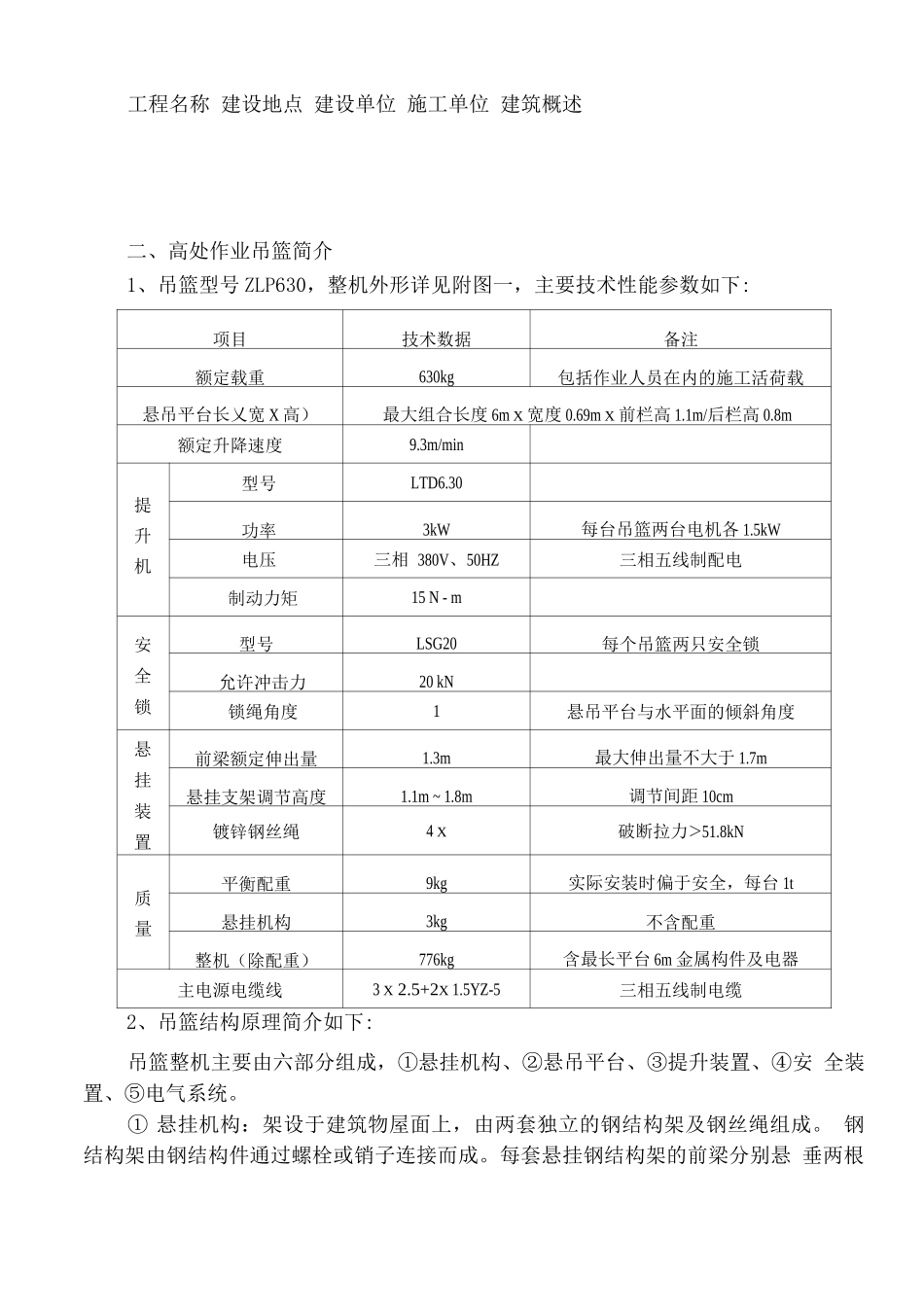

电动吊篮施工方案目 录施工方案审核表一、工程概况 2二、吊篮简介 2三、吊篮布置 3四、施工准备 4五、安装过程和方法 4六、安装竣工验收 7七、吊篮拆卸 7八、安全措施 7九、环保措施 7十、吊篮稳定性验算 8附图一高处作业吊篮示意图一附图二高处作业吊篮示意图二附图二吊篮平面布置图附件和资料建筑业企业资质、企业营业执照、安全生产许可证吊篮安装人员操作证安全生产应急预案吊篮使用安全规程（致项目部交底）一、工程概况工程名称 建设地点 建设单位 施工单位 建筑概述二、高处作业吊篮简介1、吊篮型号 ZLP630，整机外形详见附图一，主要技术性能参数如下:项目技术数据备注额定载重630kg包括作业人员在内的施工活荷载悬吊平台长乂宽 X 高）最大组合长度 6m X 宽度 0.69m X 前栏高 1.1m/后栏高 0.8m额定升降速度9.3m/min提升机型号LTD6.30功率3kW每台吊篮两台电机各 1.5kW电压三相 380V、50HZ三相五线制配电制动力矩15 N - m安 全 锁型号LSG20每个吊篮两只安全锁允许冲击力20 kN锁绳角度1悬吊平台与水平面的倾斜角度悬 挂 装 置前梁额定伸出量1.3m最大伸出量不大于 1.7m悬挂支架调节高度1.1m ~ 1.8m调节间距 10cm镀锌钢丝绳4 X破断拉力＞51.8kN质量平衡配重9kg实际安装时偏于安全，每台 1t悬挂机构3kg不含配重整机（除配重）776kg含最长平台 6m 金属构件及电器主电源电缆线3 X 2.5+2X 1.5YZ-5三相五线制电缆2、吊篮结构原理简介如下:吊篮整机主要由六部分组成，①悬挂机构、②悬吊平台、③提升装置、④安 全装置、⑤电气系统。① 悬挂机构：架设于建筑物屋面上，由两套独立的钢结构架及钢丝绳组成。 钢结构架由钢结构件通过螺栓或销子连接而成。每套悬挂钢结构架的前梁分别悬 垂两根钢丝绳，一根为提升机用工作钢丝绳，一根为安全锁用钢丝绳。钢丝绳系 吊篮专用镀锌钢丝绳，强度高，耐锈蚀性能好。型号为 4x25Fi+PP@8.3 破断拉 力不小于 51.8kN。钢丝绳使用过程中，按《起重机械用钢丝绳检验和报废有用规 范》GB5972 的有关规定，对钢丝绳的磨损、锈蚀、短丝、异常变形等进行检验， 达到报废标准即更新钢丝绳。下述计算钢丝绳的安全系数（按极限状态下单根钢丝绳独立承载考虑）：作用在钢丝绳上的拉力 F=776-3+630=1106kg安全系数=518N ：（ 1106kg ：9.8N） =4.78 达到安全要求。② 悬吊平台：由片式组焊件通过螺栓连接成框型钢结构装置，用以承载作业 人员及施工器材。...
