电动吊篮搭设施工方案2

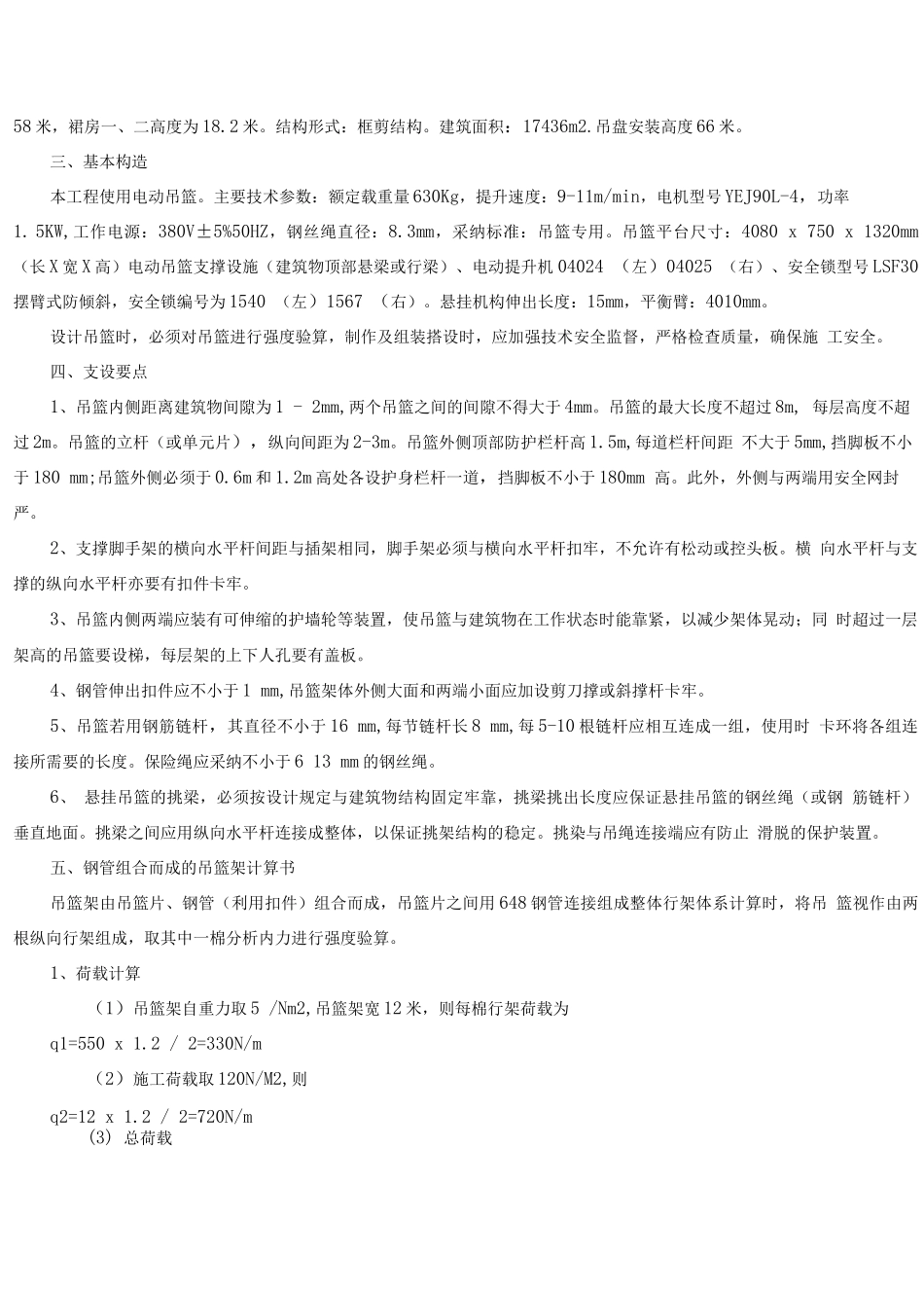

电动吊篮搭设施工方案工程名称：新隆毛纺住宅小区改造 8#综合楼建设单位：新隆房地产开发有限公司项目负责人：审批意见：监理单位:辽宁建新工程监理咨询有限公司总监理工程师：审批意见：施工单位：朝阳闳厦建筑工程有限公司项目经理：编制人：编制日期：2025 年 5 月 28 日一、编制依据根椐《安全生产法》、《建筑法》、《建设工程安全生产管理条例》、《特种设备安全生产管理条例》及相关安全 规章制度，操作规程及电动吊篮使用安拆说明书，结合我项目部现场实际情况，编制本吊篮搭设施工方案。二、工程概况及施工条件（略）工程名称：新隆毛纺住宅小区改造 8#综合楼，工程地址位于中山大街与长江路交汇处。地上 16 层，主楼高度58 米，裙房一、二高度为 18.2 米。结构形式：框剪结构。建筑面积：17436m2.吊盘安装高度 66 米。三、基本构造本工程使用电动吊篮。主要技术参数：额定载重量 630Kg，提升速度：9-11m/min，电机型号 YEJ90L-4，功率1. 5KW,工作电源：380V±5%50HZ，钢丝绳直径：8.3mm，采纳标准：吊篮专用。吊篮平台尺寸：4080 x 750 x 1320mm （长 X 宽 X 高）电动吊篮支撑设施（建筑物顶部悬梁或行梁）、电动提升机 04024 （左）04025 （右）、安全锁型号 LSF30 摆臂式防倾斜，安全锁编号为 1540 （左）1567 （右）。悬挂机构伸出长度：15mm，平衡臂：4010mm。设计吊篮时，必须对吊篮进行强度验算，制作及组装搭设时，应加强技术安全监督，严格检查质量，确保施 工安全。四、支设要点1、吊篮内侧距离建筑物间隙为 1 - 2mm,两个吊篮之间的间隙不得大于 4mm。吊篮的最大长度不超过 8m, 每层高度不超过 2m。吊篮的立杆（或单元片），纵向间距为 2-3m。吊篮外侧顶部防护栏杆高 1.5m,每道栏杆间距 不大于 5mm,挡脚板不小于 180 mm;吊篮外侧必须于 0.6m 和 1.2m 高处各设护身栏杆一道，挡脚板不小于 180mm 高。此外，外侧与两端用安全网封严。2、支撑脚手架的横向水平杆间距与插架相同，脚手架必须与横向水平杆扣牢，不允许有松动或控头板。横 向水平杆与支撑的纵向水平杆亦要有扣件卡牢。3、吊篮内侧两端应装有可伸缩的护墙轮等装置，使吊篮与建筑物在工作状态时能靠紧，以减少架体晃动；同 时超过一层架高的吊篮要设梯，每层架的上下人孔要有盖板。4、钢管伸出扣件应不小于 1 mm,吊篮架体外侧大面和两端小面应加设剪刀撑或斜撑杆卡牢。5、吊篮若用钢筋链杆，其直径不小于 1...
