电厂双曲线冷却塔施工创优技术措施VIP专享

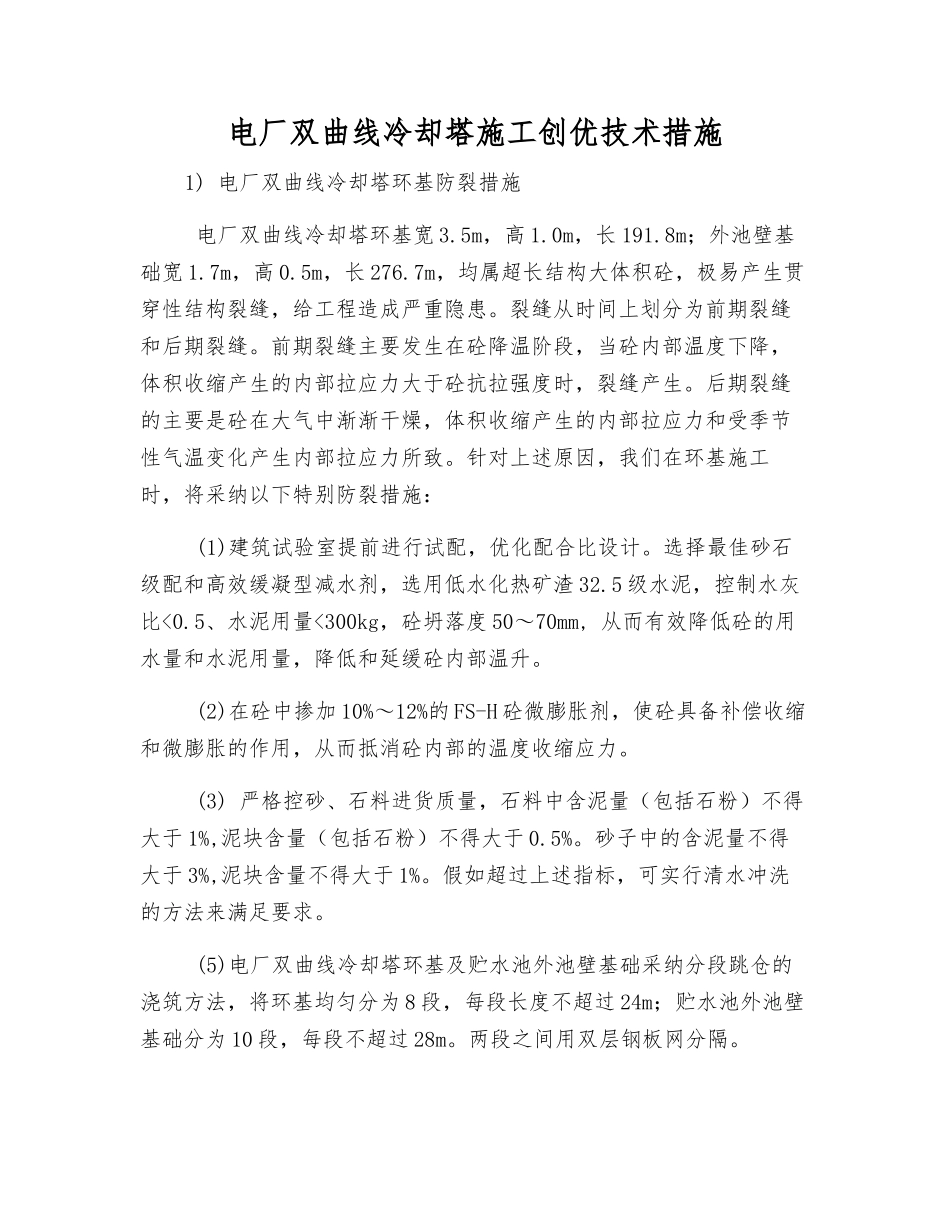

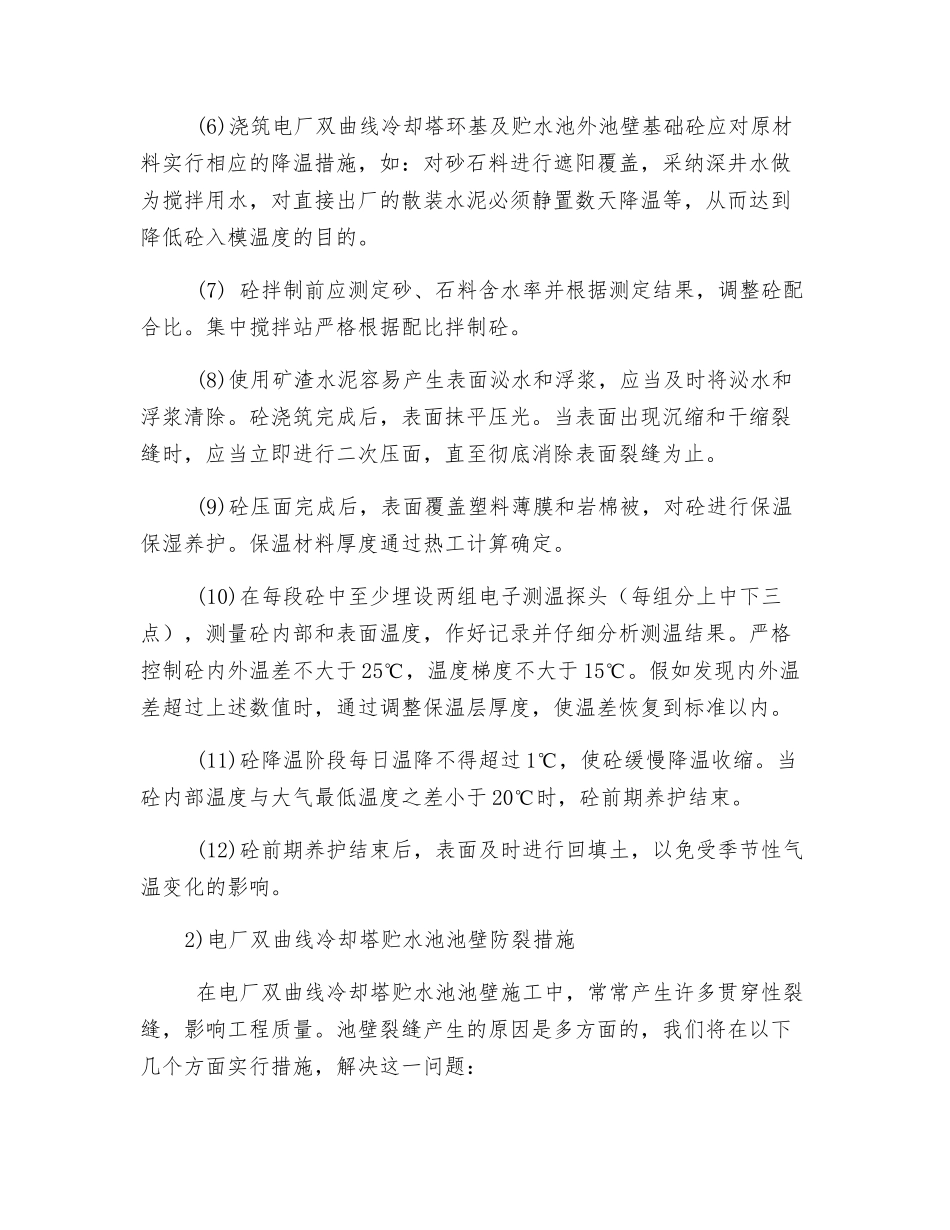

电厂双曲线冷却塔施工创优技术措施1) 电厂双曲线冷却塔环基防裂措施 电厂双曲线冷却塔环基宽 3.5m，高 1.0m，长 191.8m；外池壁基础宽 1.7m，高 0.5m，长 276.7m，均属超长结构大体积砼，极易产生贯穿性结构裂缝，给工程造成严重隐患。裂缝从时间上划分为前期裂缝和后期裂缝。前期裂缝主要发生在砼降温阶段，当砼内部温度下降，体积收缩产生的内部拉应力大于砼抗拉强度时，裂缝产生。后期裂缝的主要是砼在大气中渐渐干燥，体积收缩产生的内部拉应力和受季节性气温变化产生内部拉应力所致。针对上述原因，我们在环基施工时，将采纳以下特别防裂措施： (1)建筑试验室提前进行试配，优化配合比设计。选择最佳砂石级配和高效缓凝型减水剂，选用低水化热矿渣 32.5 级水泥，控制水灰比<0.5、水泥用量<300kg，砼坍落度 50～70mm, 从而有效降低砼的用水量和水泥用量，降低和延缓砼内部温升。 (2)在砼中掺加 10%～12%的 FS-H 砼微膨胀剂，使砼具备补偿收缩和微膨胀的作用，从而抵消砼内部的温度收缩应力。 (3) 严格控砂、石料进货质量，石料中含泥量（包括石粉）不得大于 1%,泥块含量（包括石粉）不得大于 0.5%。砂子中的含泥量不得大于 3%,泥块含量不得大于 1%。假如超过上述指标，可实行清水冲洗的方法来满足要求。 (5)电厂双曲线冷却塔环基及贮水池外池壁基础采纳分段跳仓的浇筑方法，将环基均匀分为 8 段，每段长度不超过 24m；贮水池外池壁基础分为 10 段，每段不超过 28m。两段之间用双层钢板网分隔。 (6)浇筑电厂双曲线冷却塔环基及贮水池外池壁基础砼应对原材料实行相应的降温措施，如：对砂石料进行遮阳覆盖，采纳深井水做为搅拌用水，对直接出厂的散装水泥必须静置数天降温等，从而达到降低砼入模温度的目的。 (7) 砼拌制前应测定砂、石料含水率并根据测定结果，调整砼配合比。集中搅拌站严格根据配比拌制砼。 (8)使用矿渣水泥容易产生表面泌水和浮浆，应当及时将泌水和浮浆清除。砼浇筑完成后，表面抹平压光。当表面出现沉缩和干缩裂缝时，应当立即进行二次压面，直至彻底消除表面裂缝为止。 (9)砼压面完成后，表面覆盖塑料薄膜和岩棉被，对砼进行保温保湿养护。保温材料厚度通过热工计算确定。 (10)在每段砼中至少埋设两组电子测温探头（每组分上中下三点），测量砼内部和表面温度，作好记录并仔细分析测温结果。严格控制砼内外温差不大于 25℃，温度梯度不大于 15℃。假如发现内外温差超过上述数值时，...
