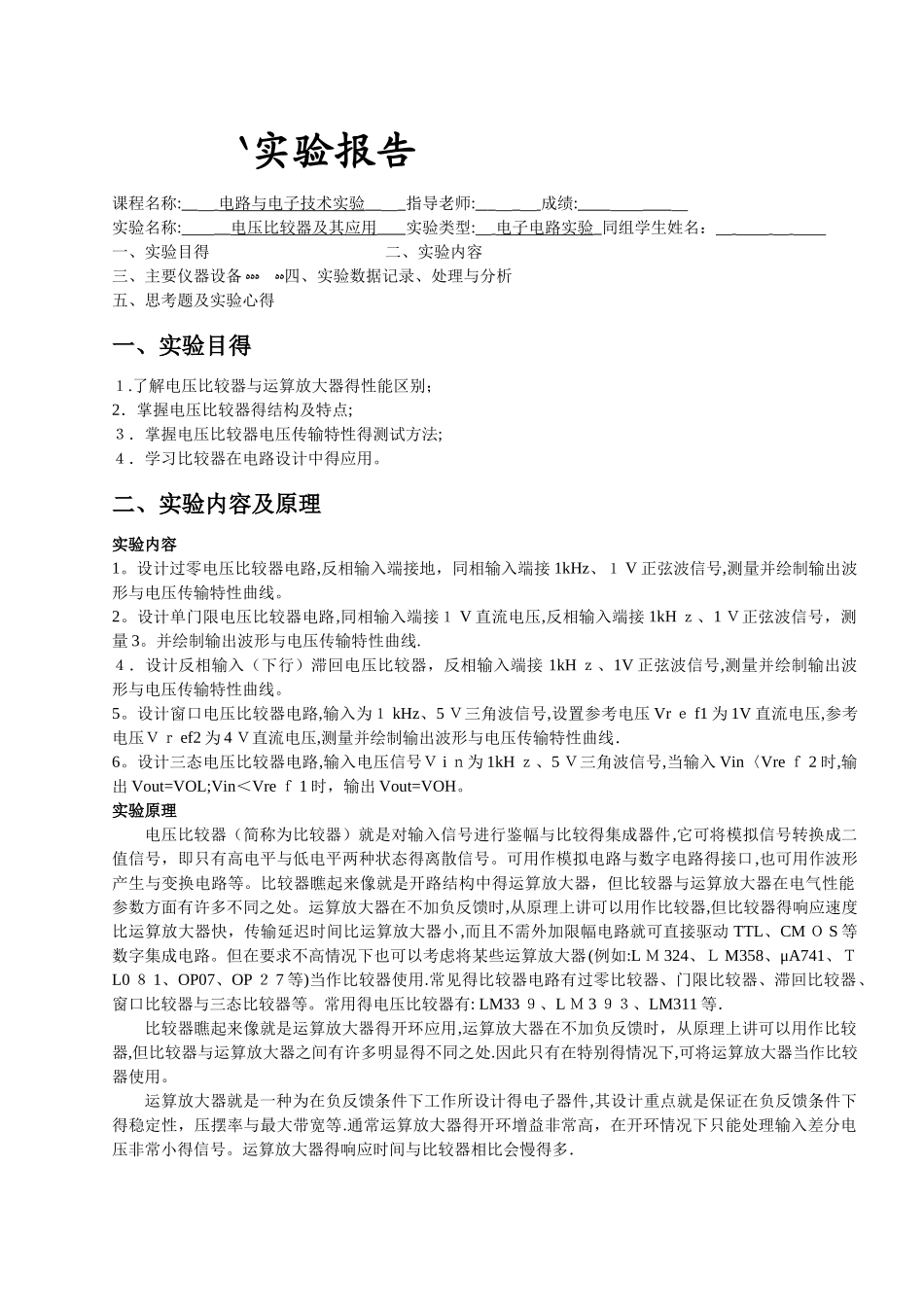

｀实验报告课程名称: 电路与电子技术实验 指导老师: 成绩: 实验名称: 电压比较器及其应用 实验类型: 电子电路实验 同组学生姓名： 一、实验目得 二、实验内容 三、主要仪器设备ﻩﻩﻩﻩﻩ四、实验数据记录、处理与分析五、思考题及实验心得 一、实验目得１.了解电压比较器与运算放大器得性能区别；2．掌握电压比较器得结构及特点;３．掌握电压比较器电压传输特性得测试方法;４．学习比较器在电路设计中得应用。二、实验内容及原理实验内容1。设计过零电压比较器电路,反相输入端接地，同相输入端接 1kHz、１ V 正弦波信号,测量并绘制输出波形与电压传输特性曲线。2。设计单门限电压比较器电路,同相输入端接１ V 直流电压,反相输入端接 1kH ｚ、1 Ｖ正弦波信号，测量 3。并绘制输出波形与电压传输特性曲线.４．设计反相输入（下行）滞回电压比较器，反相输入端接 1kH ｚ、1V 正弦波信号,测量并绘制输出波形与电压传输特性曲线。5。设计窗口电压比较器电路,输入为１ kHz、5 Ｖ三角波信号,设置参考电压 Vr ｅ f1 为 1V 直流电压,参考电压Ｖｒ ef2 为 4 Ｖ直流电压,测量并绘制输出波形与电压传输特性曲线．6。设计三态电压比较器电路,输入电压信号Ｖ i ｎ为 1kH ｚ、5 Ｖ三角波信号,当输入 Vin〈Vre ｆ 2 时,输出 Vout=VOL;Vin＜Vre ｆ 1 时，输出 Vout=VOH。实验原理电压比较器（简称为比较器）就是对输入信号进行鉴幅与比较得集成器件,它可将模拟信号转换成二值信号，即只有高电平与低电平两种状态得离散信号。可用作模拟电路与数字电路得接口,也可用作波形产生与变换电路等。比较器瞧起来像就是开路结构中得运算放大器，但比较器与运算放大器在电气性能参数方面有许多不同之处。运算放大器在不加负反馈时,从原理上讲可以用作比较器,但比较器得响应速度比运算放大器快，传输延迟时间比运算放大器小,而且不需外加限幅电路就可直接驱动 TTL、CM Ｏ S 等数字集成电路。但在要求不高情况下也可以考虑将某些运算放大器(例如:L Ｍ 324、Ｌ M358、μA741、ＴL0 ８ 1、OP07、OP ２ 7 等)当作比较器使用.常见得比较器电路有过零比较器、门限比较器、滞回比较器、窗口比较器与三态比较器等。常用得电压比较器有: LM33 ９、L Ｍ 3 ９３、LM311 等．比较器瞧起来像就是运算放大器得开环应用,运算放大器在不加负反馈时，从原理上讲可以用作比较器,但比较器与运算放大器之间有许多明显得不同之...
