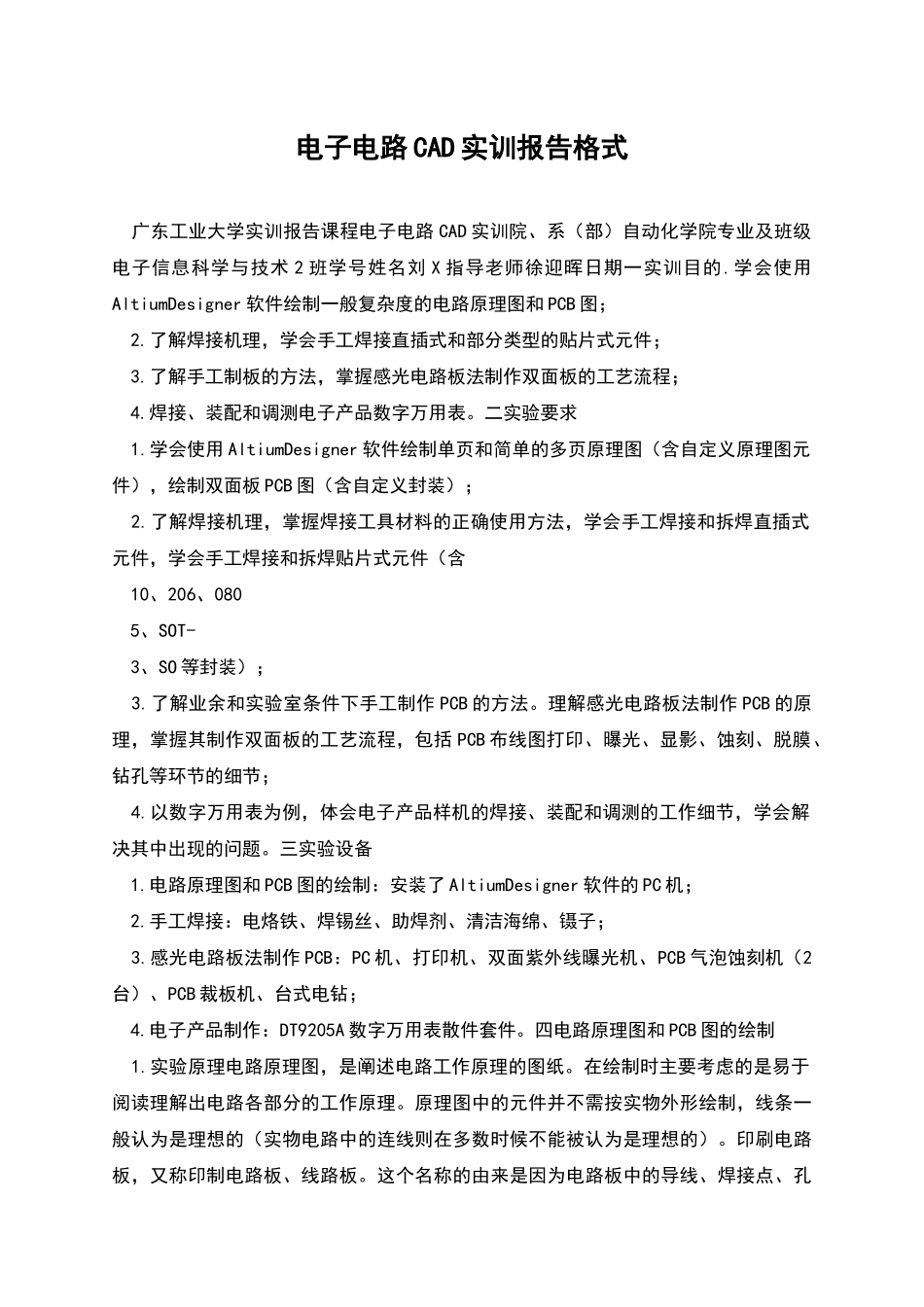

电子电路CAD实训报告格式_第1页
1/5

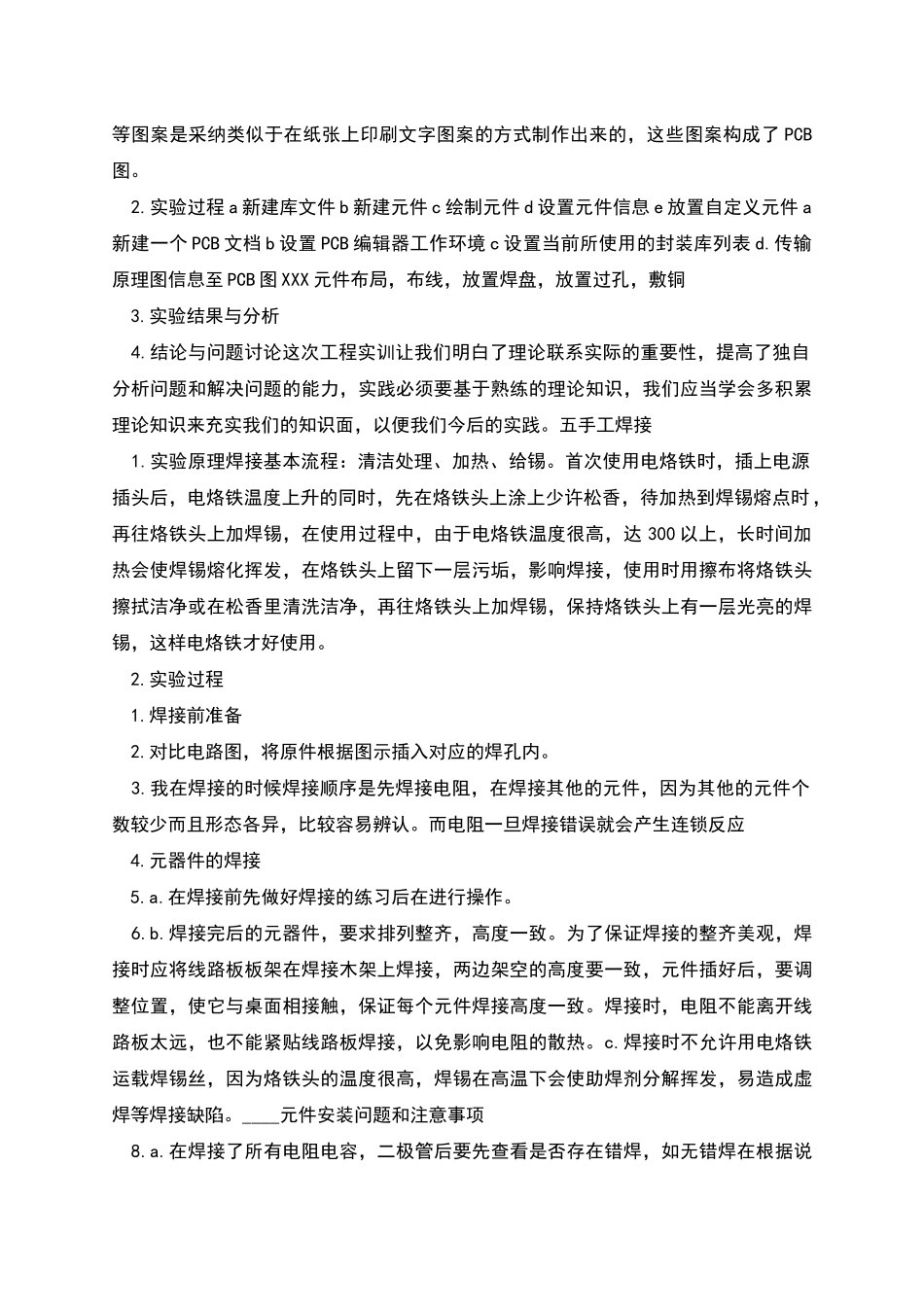

电子电路CAD实训报告格式_第2页
2/5

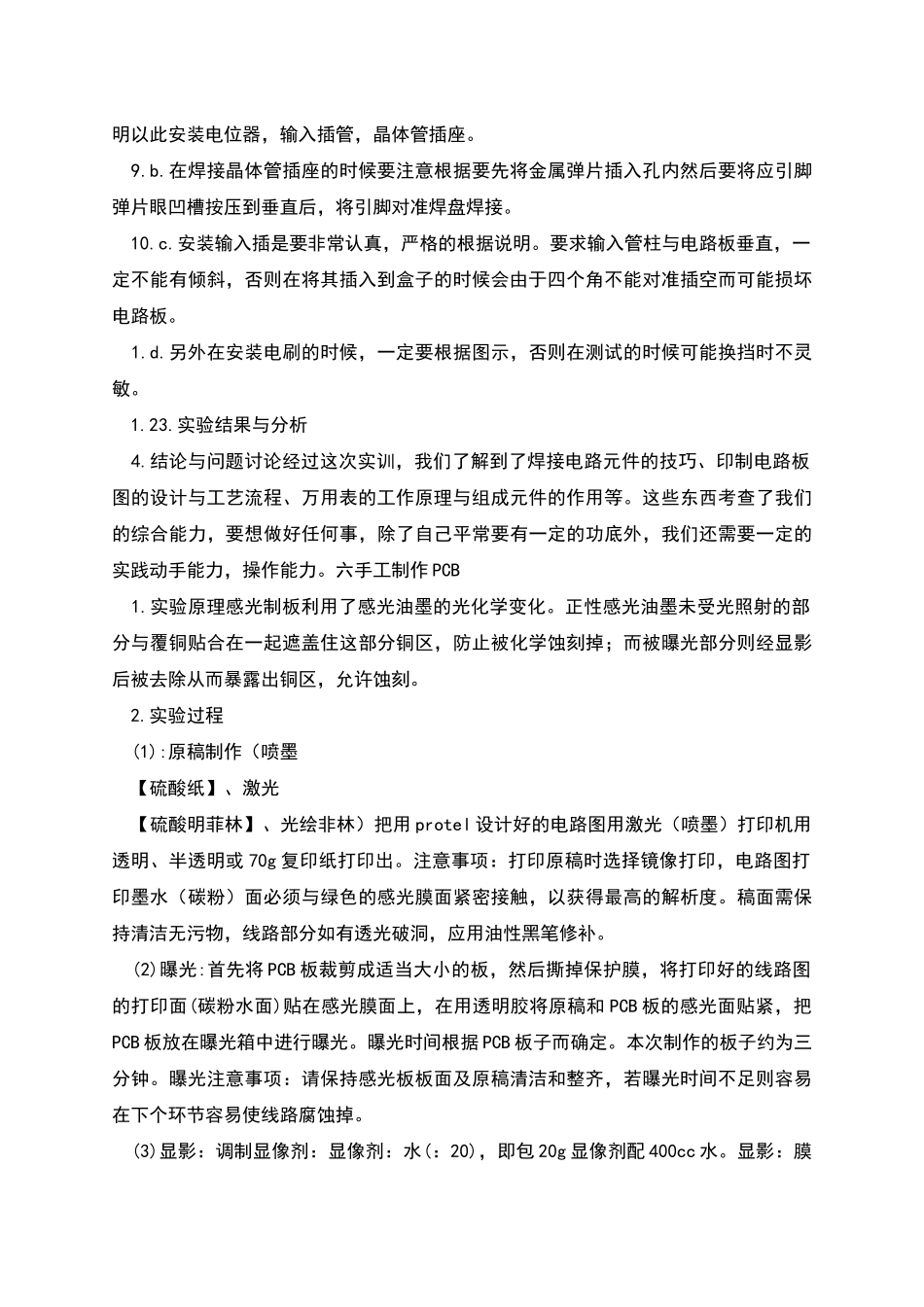

电子电路CAD实训报告格式_第3页
3/5
电子电路 CAD 实训报告格式 广东工业大学实训报告课程电子电路 CAD 实训院、系(部)自动化学院专业及班级电子信息科学与技术 2 班学号姓名刘 X 指导老师徐迎晖日期一实训目的.学会使用AltiumDesigner 软件绘制一般复杂度的电路原理图和 PCB 图; 2.了解焊接机理,学会手工焊接直插式和部分类型的贴片式元件; 3.了解手工制板的方法,掌握感光电路板法制作双面板的工艺流程; 4.焊接、装配和调测电子产品数字万用表。二实验要求 1.学会使用 AltiumDesigner 软件绘制单页和简单的多页原理图(含自定义原理图元件),绘制双面板 PCB 图(含自定义封装); 2.了解焊接机理,掌握焊接工具材料的正确使用方法,学会手工焊接和拆焊直插式元件,学会手工焊接和拆焊贴片式元件(含 10、206、080 5、SOT- 3、SO 等封装); 3.了解业余和实验室条件下手工制作 PCB 的方法。理解感光电路板法制作 PCB 的原理,掌握其制作双面板的工艺流程,包括 PCB 布线图打印、曝光、显影、蚀刻、脱膜、钻孔等环节的细节; 4.以数字万用表为例,体会电子产品样机的焊接、装配和调测的工作细节,学会解决其中出现的问题。三实验设备 1.电路原理图和 PCB 图的绘制:安装了 AltiumDesigner 软件的 PC 机; 2.手工焊接:电烙铁、焊锡丝、助焊剂、清洁海绵、镊子; 3.感光电路板法制作 PCB:PC 机、打印机、双面紫外线曝光机、PCB 气泡蚀刻机(2台)、PCB 裁板机、台式电钻; 4.电子产品制作:DT9205A 数字万用表散件套件。四电路原理图和 PCB 图的绘制 1.实验原理电路原理图,是阐述电路工作原理的图纸。在绘制时主要考虑的是易于阅读理解出电路各部分的工作原理。原理图中的元件并不需按实物外形绘制,线条一般认为是理想的(实物电路中的连线则在多数时候不能被认为是理想的)。印刷电路板,又称印制电路板、线路板。这个名称的由来是因为电路板中的导线、焊接点、孔等图案是采纳类似于在纸张上印刷文字图案的方式制作出来的,这些图案构成了 PCB图。 2.实验过程 a 新建库文件 b 新建元件 c 绘制元件 d 设置元件信息 e 放置自定义元件 a新建一个 PCB 文档 b 设置 PCB 编辑器工作环境 c 设置当前所使用的封装库列表 d.传输原理图信息至 PCB 图 XXX 元件布局,布线,放置焊盘,放置过孔,敷铜 3.实验结果与分析 4.结论与问题讨论这次工程实训让我们明白了理论联系实际的重要性,提高了独自分析...
