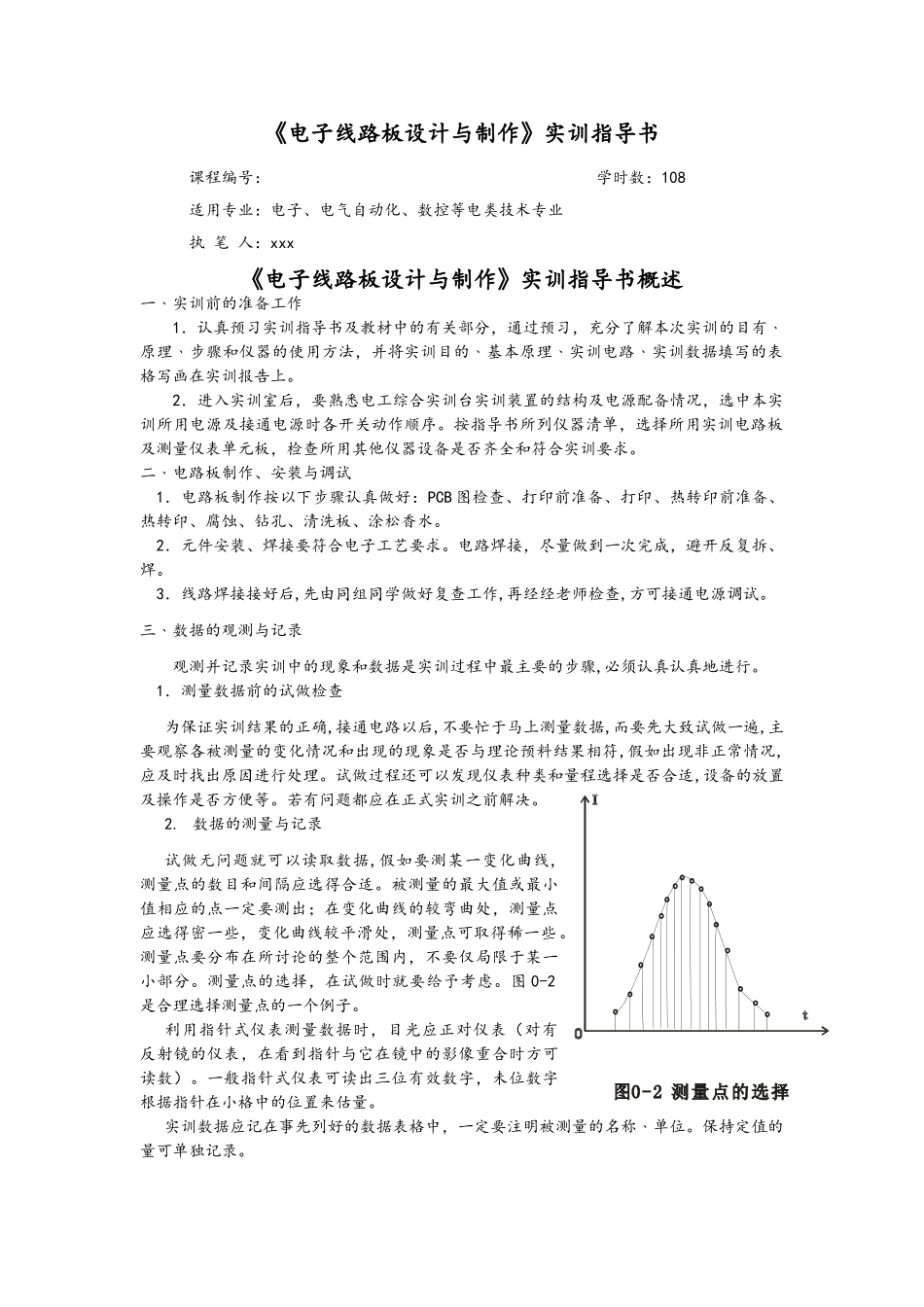

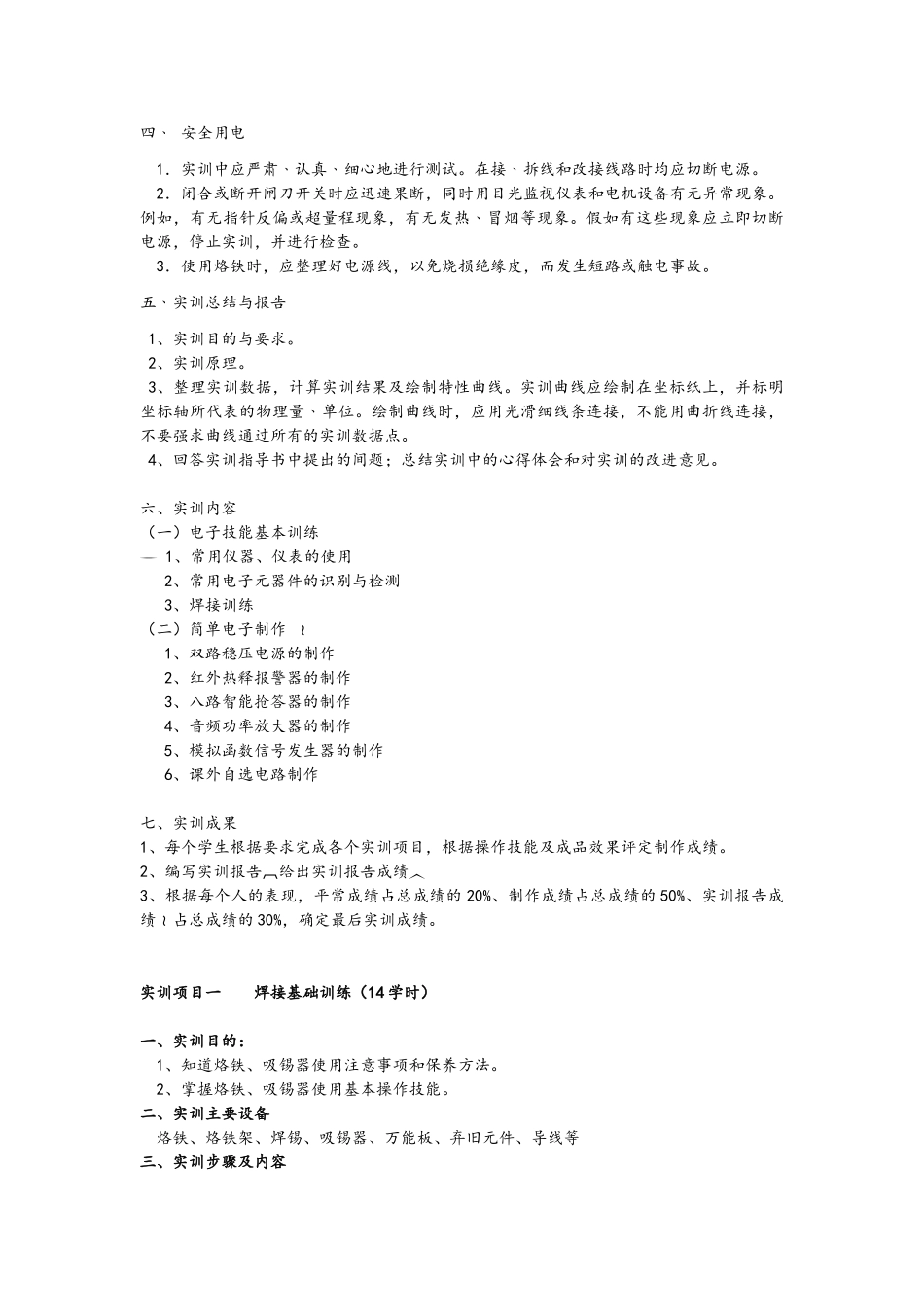

《电子线路板设计与制作》实训指导书课程编号： 学时数：108 适用专业：电子、电气自动化、数控等电类技术专业 执 笔 人：xxx 《电子线路板设计与制作》实训指导书概述一﹑实训前的准备工作1．认真预习实训指导书及教材中的有关部分，通过预习，充分了解本次实训的目有﹑原理﹑步骤和仪器的使用方法，并将实训目的﹑基本原理﹑实训电路﹑实训数据填写的表格写画在实训报告上。2．进入实训室后，要熟悉电工综合实训台实训装置的结构及电源配备情况，选中本实训所用电源及接通电源时各开关动作顺序。按指导书所列仪器清单，选择所用实训电路板及测量仪表单元板，检查所用其他仪器设备是否齐全和符合实训要求。二﹑电路板制作、安装与调试1．电路板制作按以下步骤认真做好：PCB 图检查、打印前准备、打印、热转印前准备、热转印、腐蚀、钻孔、清洗板、涂松香水。2．元件安装、焊接要符合电子工艺要求。电路焊接，尽量做到一次完成，避开反复拆、焊。3．线路焊接接好后,先由同组同学做好复查工作,再经经老师检查,方可接通电源调试。三﹑数据的观测与记录观测并记录实训中的现象和数据是实训过程中最主要的步骤,必须认真认真地进行。1．测量数据前的试做检查为保证实训结果的正确,接通电路以后,不要忙于马上测量数据,而要先大致试做一遍,主要观察各被测量的变化情况和出现的现象是否与理论预料结果相符,假如出现非正常情况,应及时找出原因进行处理。试做过程还可以发现仪表种类和量程选择是否合适,设备的放置及操作是否方便等。若有问题都应在正式实训之前解决。2. 数据的测量与记录试做无问题就可以读取数据,假如要测某一变化曲线,测量点的数目和间隔应选得合适。被测量的最大值或最小值相应的点一定要测出；在变化曲线的较弯曲处，测量点应选得密一些，变化曲线较平滑处，测量点可取得稀一些。测量点要分布在所讨论的整个范围内，不要仅局限于某一小部分。测量点的选择，在试做时就要给予考虑。图 0-2是合理选择测量点的一个例子。利用指针式仪表测量数据时，目光应正对仪表（对有反射镜的仪表，在看到指针与它在镜中的影像重合时方可读数）。一般指针式仪表可读出三位有效数字，未位数字根据指针在小格中的位置来估量。实训数据应记在事先列好的数据表格中，一定要注明被测量的名称﹑单位。保持定值的量可单独记录。四﹑ 安全用电1．实训中应严肃﹑认真﹑细心地进行测试。在接﹑拆线和改接线路时均应切断电源。2．闭合或断开闸刀开关时应迅...
