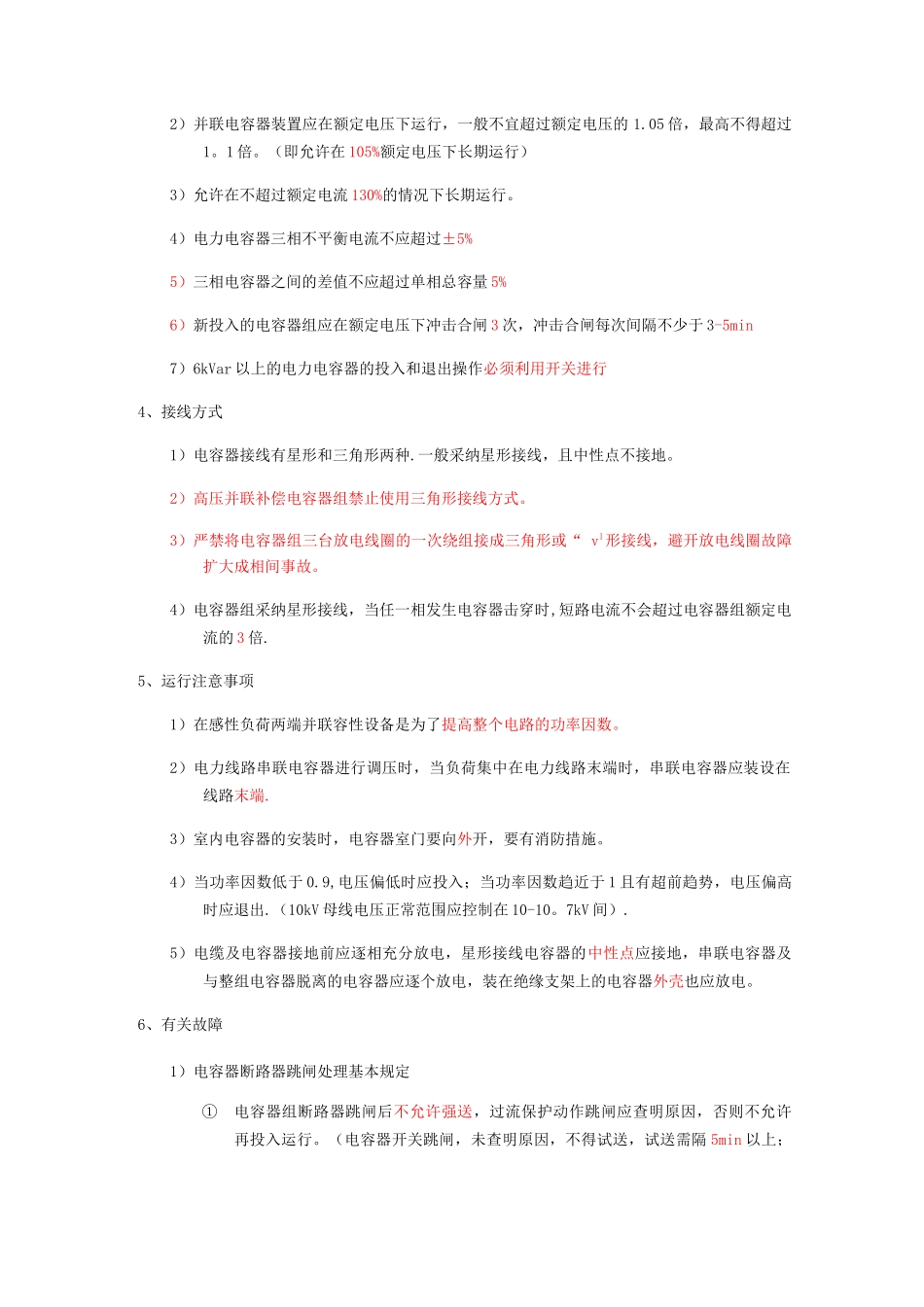

电容器知识点总结:1、基础知识1)电容器上的电压升高过程是电容器中电场建立的过程，在这个过程中,它从电源吸收能量。2)在较低电压等级的电力线路上串联电容器补偿主要用于调压3)在较高电压等级的电力线路上串联电容器主要是用于提高电力系统的稳定性.4)当母线电压下降时，并联在母线上的电容器的无功出力将下降。5)假如某 1l0kV/10KV 变电站中，在其 10KV 母线上安装并联电容器，则能减少 110KV 线路及变压器的电能损耗6)电容等于单位电压作用下电容器每一极板上的电荷量，电容器储存的电量与电压成正比(C=Q/U ),串联电容器的等效电容等于各电容倒数之和的倒(C=C1C2/C1+C2 )，并联电容器的等效电容等于各电容之和(C=C1+C2)，电容器具有隔断直流电，通过沟通电的性能。7)将可以单独使用的子单元电容器组装在充满绝缘油的大箱壳中组成的电容器叫集合式并联电容器8)并联谐振时，UL=Uc=XL * I=Xc*I=Xc*U/R=QU(Q 为谐振电路的品质因数,U 为电源电压)即,电容 C 两端的电压等于电源电压与电路品质因数 Q 的乘积2、常见类型(1)并联电容器。用来补偿无功功率，提供功率因数，改善电压质量，降低线损。(2)串联电容器。用于工频高压输、配电线路中，用来补偿线路分布感抗，提高系统的动、静态稳定性，改善线路电压质量提高线路末端电压)，加长送电距离，增大输送能力。(3)耦合电容器.用于高压电力线路的高频通信、测量、控制、保护以及在抽取电能的装置中作部件用。耦合电容器的作用是使强电和弱电两个系统通过电容耦合，给高频信号构成通路，并且阻止高压工频电流进入弱电系统，使强电系统和弱电系统隔离，保证设备和人身安全耦合电容器电压抽取装置抽取的电压是 1V3、常用参数1）环境温度不允许超过 40P，外壳温度不允许超过 50P2）并联电容器装置应在额定电压下运行，一般不宜超过额定电压的 1.05 倍，最高不得超过1。1 倍。（即允许在 105%额定电压下长期运行）3）允许在不超过额定电流 130%的情况下长期运行。4）电力电容器三相不平衡电流不应超过±5%5）三相电容器之间的差值不应超过单相总容量 5%6）新投入的电容器组应在额定电压下冲击合闸 3 次，冲击合闸每次间隔不少于 3-5min7）6kVar 以上的电力电容器的投入和退出操作必须利用开关进行4、接线方式1）电容器接线有星形和三角形两种.一般采纳星形接线，且中性点不接地。2）高压并联补偿电容器组禁止使用三角形接线方式。3）严禁将电容器组三台放电线圈的一次绕组接成...
