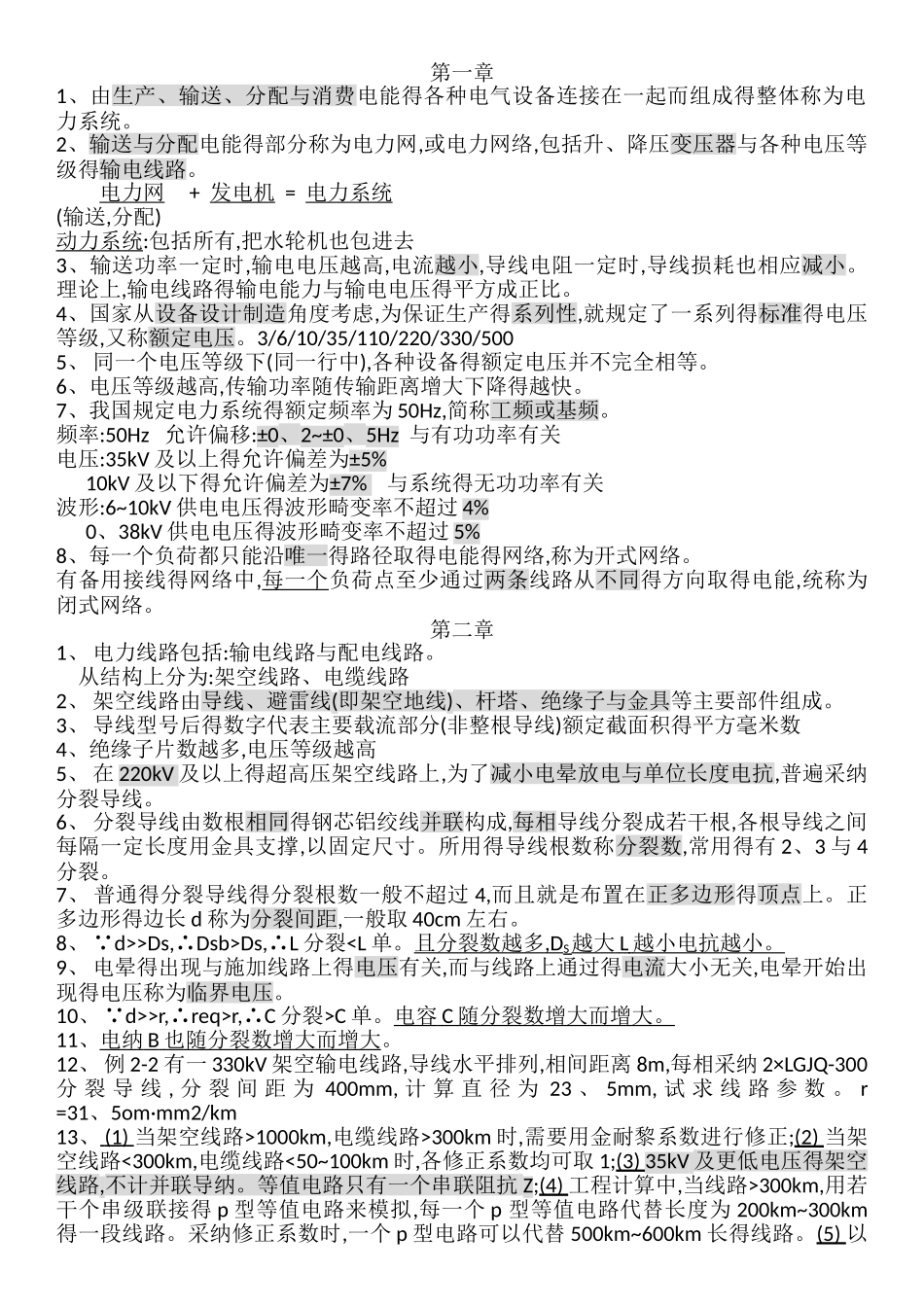

第一章1、由生产、输送、分配与消费电能得各种电气设备连接在一起而组成得整体称为电力系统。2、输送与分配电能得部分称为电力网,或电力网络,包括升、降压变压器与各种电压等级得输电线路。电力网 + 发电机 = 电力系统(输送,分配)动力系统:包括所有,把水轮机也包进去3、输送功率一定时,输电电压越高,电流越小,导线电阻一定时,导线损耗也相应减小。理论上,输电线路得输电能力与输电电压得平方成正比。4、国家从设备设计制造角度考虑,为保证生产得系列性,就规定了一系列得标准得电压等级,又称额定电压。3/6/10/35/110/220/330/5005、 同一个电压等级下(同一行中),各种设备得额定电压并不完全相等。6、电压等级越高,传输功率随传输距离增大下降得越快。7、我国规定电力系统得额定频率为 50Hz,简称工频或基频。频率:50Hz 允许偏移:±0、2~±0、5Hz 与有功功率有关电压:35kV 及以上得允许偏差为±5% 10kV 及以下得允许偏差为±7% 与系统得无功功率有关波形:6~10kV 供电电压得波形畸变率不超过 4% 0、38kV 供电电压得波形畸变率不超过 5%8、每一个负荷都只能沿唯一得路径取得电能得网络,称为开式网络。有备用接线得网络中,每一个负荷点至少通过两条线路从不同得方向取得电能,统称为闭式网络。第二章1、 电力线路包括:输电线路与配电线路。从结构上分为:架空线路、电缆线路2、 架空线路由导线、避雷线(即架空地线)、杆塔、绝缘子与金具等主要部件组成。3、 导线型号后得数字代表主要载流部分(非整根导线)额定截面积得平方毫米数4、绝缘子片数越多,电压等级越高5、 在 220kV 及以上得超高压架空线路上,为了减小电晕放电与单位长度电抗,普遍采纳分裂导线。6、 分裂导线由数根相同得钢芯铝绞线并联构成,每相导线分裂成若干根,各根导线之间每隔一定长度用金具支撑,以固定尺寸。所用得导线根数称分裂数,常用得有 2、3 与 4分裂。7、 普通得分裂导线得分裂根数一般不超过 4,而且就是布置在正多边形得顶点上。正多边形得边长 d 称为分裂间距,一般取 40cm 左右。8、 d>>Ds,∴Dsb>Ds,∴L 分裂>r,∴req>r,∴C 分裂>C 单。电容 C 随分裂数增大而增大。 11、电纳 B 也随分裂数增大而增大 。12、 例 2-2 有一 330kV 架空输电线路,导线水平排...
