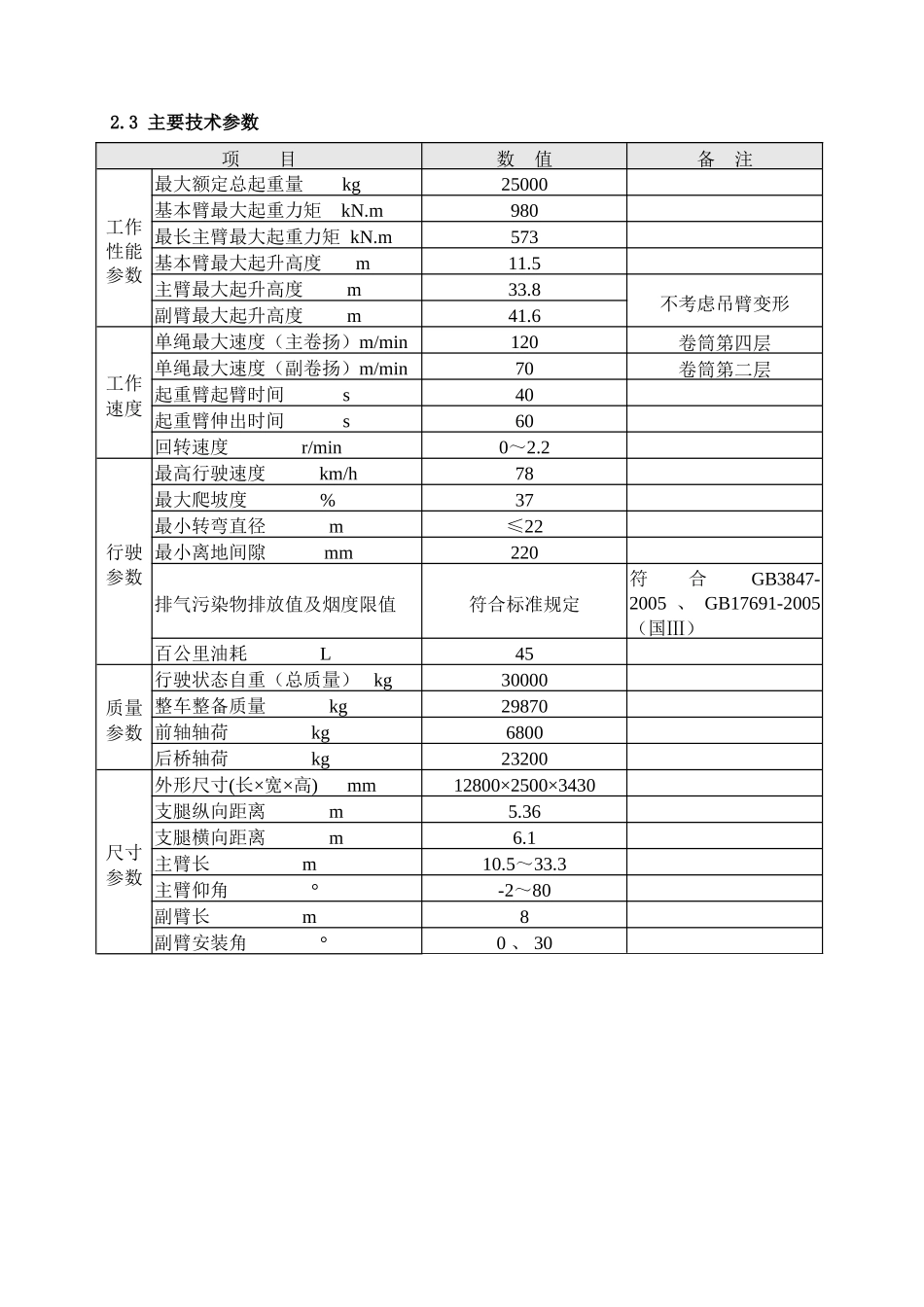

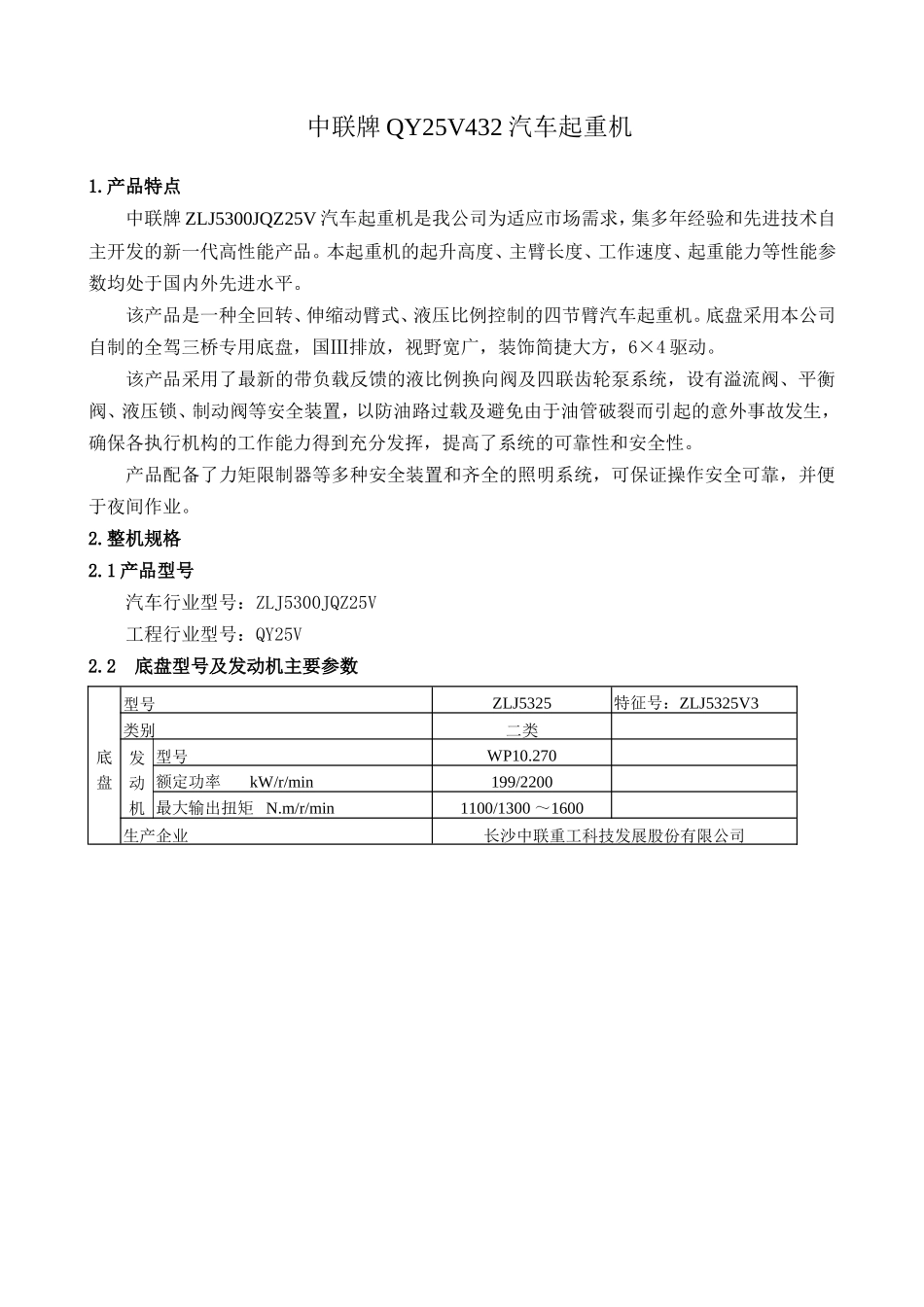

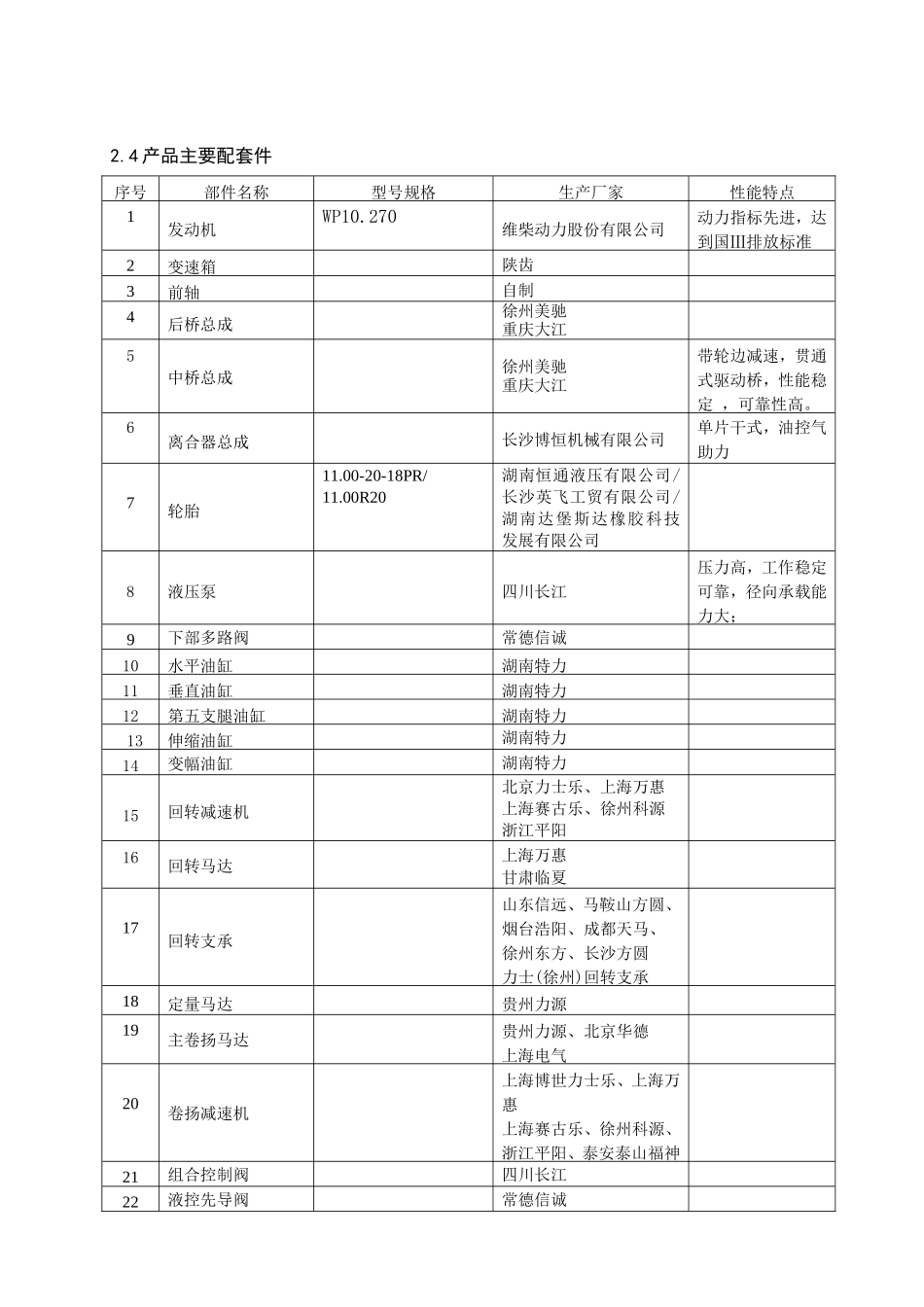

中联牌QY25V432汽车起重机1.产品特点中联牌ZLJ5300JQZ25V汽车起重机是我公司为适应市场需求，集多年经验和先进技术自主开发的新一代高性能产品。本起重机的起升高度、主臂长度、工作速度、起重能力等性能参数均处于国内外先进水平。该产品是一种全回转、伸缩动臂式、液压比例控制的四节臂汽车起重机。底盘采用本公司自制的全驾三桥专用底盘，国Ⅲ排放，视野宽广，装饰简捷大方，6×4驱动。该产品采用了最新的带负载反馈的液比例换向阀及四联齿轮泵系统，设有溢流阀、平衡阀、液压锁、制动阀等安全装置，以防油路过载及避免由于油管破裂而引起的意外事故发生，确保各执行机构的工作能力得到充分发挥，提高了系统的可靠性和安全性。产品配备了力矩限制器等多种安全装置和齐全的照明系统，可保证操作安全可靠，并便于夜间作业。2.整机规格2.1产品型号汽车行业型号：ZLJ5300JQZ25V工程行业型号：QY25V2.2底盘型号及发动机主要参数底盘型号ZLJ5325特征号：ZLJ5325V3类别二类发动机型号WP10.270额定功率kW/r/min199/2200最大输出扭矩N.m/r/min1100/1300～1600生产企业长沙中联重工科技发展股份有限公司2.3主要技术参数项目数值备注工作性能参数最大额定总起重量kg25000基本臂最大起重力矩kN.m980最长主臂最大起重力矩kN.m573基本臂最大起升高度m11.5主臂最大起升高度m33.8不考虑吊臂变形副臂最大起升高度m41.6工作速度单绳最大速度（主卷扬）m/min120卷筒第四层单绳最大速度（副卷扬）m/min70卷筒第二层起重臂起臂时间s40起重臂伸出时间s60回转速度r/min0～2.2行驶参数最高行驶速度km/h78最大爬坡度%37最小转弯直径m≤22最小离地间隙mm220排气污染物排放值及烟度限值符合标准规定符合GB3847-2005、GB17691-2005（国Ⅲ）百公里油耗L45质量参数行驶状态自重（总质量）kg30000整车整备质量kg29870前轴轴荷kg6800后桥轴荷kg23200尺寸参数外形尺寸(长×宽×高)mm12800×2500×3430支腿纵向距离m5.36支腿横向距离m6.1主臂长m10.5～33.3主臂仰角°-2～80副臂长m8副臂安装角°0、302.4产品主要配套件序号部件名称型号规格生产厂家性能特点1发动机WP10.270维柴动力股份有限公司动力指标先进，达到国Ⅲ排放标准2变速箱陕齿3前轴自制4后桥总成徐州美驰重庆大江5中桥总成徐州美驰重庆大江带轮边减速，贯通式驱动桥，性能稳定，可靠性高。6离合器总成长沙博恒机械有限公司单片干式，油控气助力7轮胎11.00-20-18PR/11.00R20湖南恒通液压有限公司/长沙英飞工贸有限公司/湖南达堡斯达橡胶科技发展有限公司8液压泵四川长江压力高，工作稳定可靠，径向承载能力大；9下部多路阀常德信诚10水平油缸湖南特力11垂直油缸湖南特力12第五支腿油缸湖南特力13伸缩油缸湖南特力14变幅油缸湖南特力15回转减速机北京力士乐、上海万惠上海赛古乐、徐州科源浙江平阳16回转马达上海万惠甘肃临夏17回转支承山东信远、马鞍山方圆、烟台浩阳、成都天马、徐州东方、长沙方圆力士(徐州)回转支承18定量马达贵州力源19主卷扬马达贵州力源、北京华德上海电气20卷扬减速机上海博世力士乐、上海万惠上海赛古乐、徐州科源、浙江平阳、泰安泰山福神21组合控制阀四川长江22液控先导阀常德信诚23先导液控手柄长沙湘怡24起升平衡阀江北宇洲25插人式平衡阀江北宇洲26上下车空调新乡豫新、岳阳恒立27钢丝绳咸阳钢丝绳厂注：产品配置可能因设计或其它原因发生变更，以上配置仅供参考2.5额定起重量表22.6行驶状态外形尺寸图（尺寸单位：mm)43.上车主要零部件规格3.1主臂及伸缩机构四节箱型伸缩臂，六边形截面，截面抗弯性能优良。主臂筒体采用低合金高强度钢板制作承载能力强，自重轻，侧向刚度大，端部挠度小。采用了自创的滑块角支撑结构，通过一连串的优化设计，使吊臂的自重大幅降低、局部应力分布更趋均匀，完全杜绝了吊臂局部受力凹陷变形的现象，并具有良好的导向性和可调性。主臂的伸缩方式采用一个伸缩缸带两套同步伸缩机构的形式，结构紧凑，工作可靠，油缸上装有平衡阀。3.2副臂一节桁架式副臂，不使用时置于主臂侧面，插销式装拆，与主臂有0°和30°两种倾角连接方式，倾角的变换采用转轴和滑槽形式，变换方便。3.3转台单板加筋结...
