电气工程施工技术措施3VIP专享

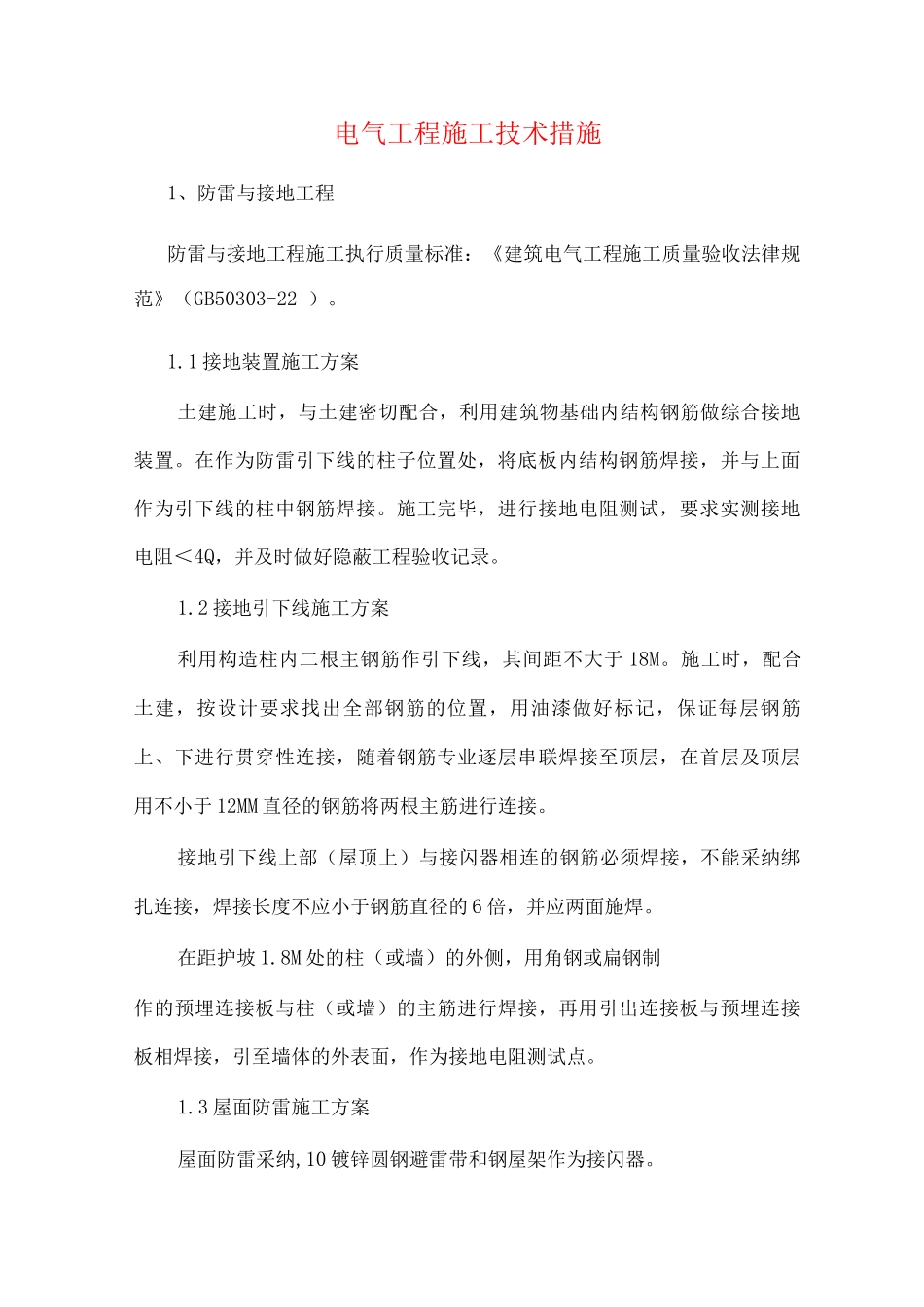

电气工程施工技术措施1、防雷与接地工程防雷与接地工程施工执行质量标准：《建筑电气工程施工质量验收法律规范》（GB50303-22 ）。1.1 接地装置施工方案土建施工时，与土建密切配合，利用建筑物基础内结构钢筋做综合接地装置。在作为防雷引下线的柱子位置处，将底板内结构钢筋焊接，并与上面作为引下线的柱中钢筋焊接。施工完毕，进行接地电阻测试，要求实测接地电阻＜4Q，并及时做好隐蔽工程验收记录。1.2 接地引下线施工方案利用构造柱内二根主钢筋作引下线，其间距不大于 18M。施工时，配合土建，按设计要求找出全部钢筋的位置，用油漆做好标记，保证每层钢筋上、下进行贯穿性连接，随着钢筋专业逐层串联焊接至顶层，在首层及顶层用不小于 12MM 直径的钢筋将两根主筋进行连接。接地引下线上部（屋顶上）与接闪器相连的钢筋必须焊接，不能采纳绑扎连接，焊接长度不应小于钢筋直径的 6 倍，并应两面施焊。在距护坡 1.8M 处的柱（或墙）的外侧，用角钢或扁钢制作的预埋连接板与柱（或墙）的主筋进行焊接，再用引出连接板与预埋连接板相焊接，引至墙体的外表面，作为接地电阻测试点。1.3 屋面防雷施工方案屋面防雷采纳,10 镀锌圆钢避雷带和钢屋架作为接闪器。本工程属三级防雷建筑物，防直击雷的接闪器应采纳装设在屋角，屋脊、女儿墙或屋檐上的避雷带，并在屋面上装设不大于 10MX10M 的网格。凸出屋面的物体应沿其顶部四周装设避雷带，在屋面接闪器保护范围外的物体应装接闪器，并和屋面的防雷装置相连。因整个现浇屋面板的钢筋都是连成一体的，故采纳明装避雷带和暗装避雷网结合的方法，是最好的防雷措施。避雷带施工方案：⑴、避雷带采纳镀锌圆钢，支持支架采纳镀锌扁钢，使用前，先进行调直加工，然后将调直后的圆钢或扁钢，运到安装地点，提升到建筑物的顶部，顺直沿支持支架的路径进行敷设。⑵、支持支架的安装：在直线段两端点（即弯曲处的起点）拉通线，确定好中间支架的位置，中间支架的间距为 1---1.5M，相互间距离应均匀分布，在转弯处支架的间距为 0.5M（距转弯中点的距离为 0.25M）,支持支架的尾部须开鱼尾。⑶、避雷带与支持支架的连接：避雷带必须使用镀锌扁钢卡子卡固在镀锌支持铁件上，严禁将避雷带焊接在支持铁件上，具体做法详见 98D13-9。⑷、避雷带在转角处应随建筑造型弯曲，一般不宜小于 90° ,弯曲半径不宜小于圆钢直径的 10 倍，绝对不允许弯成直角。避雷带通过建筑物伸缩沉降缝处，将避雷带向侧面...
