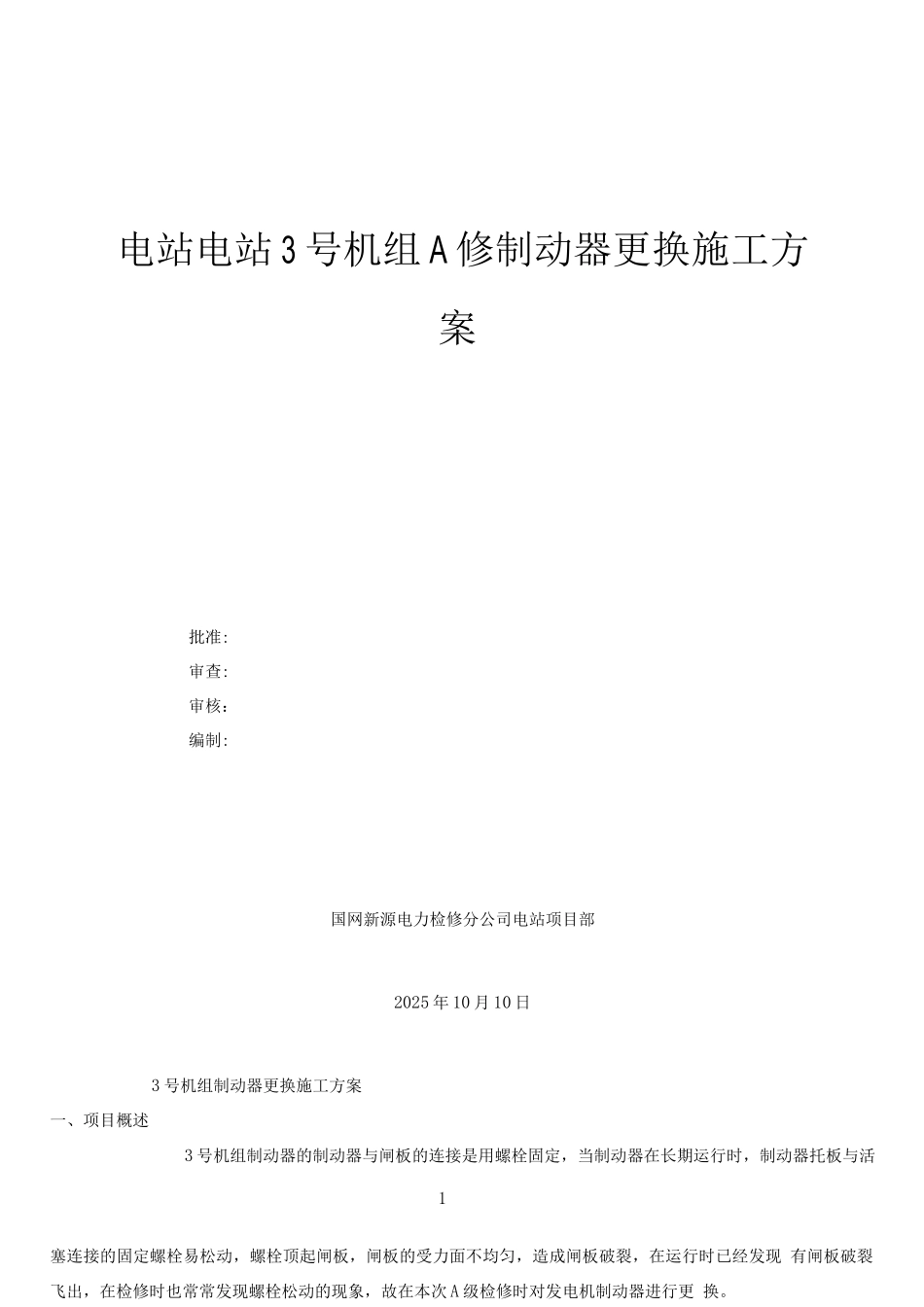

电站制动风闸更换施工方案

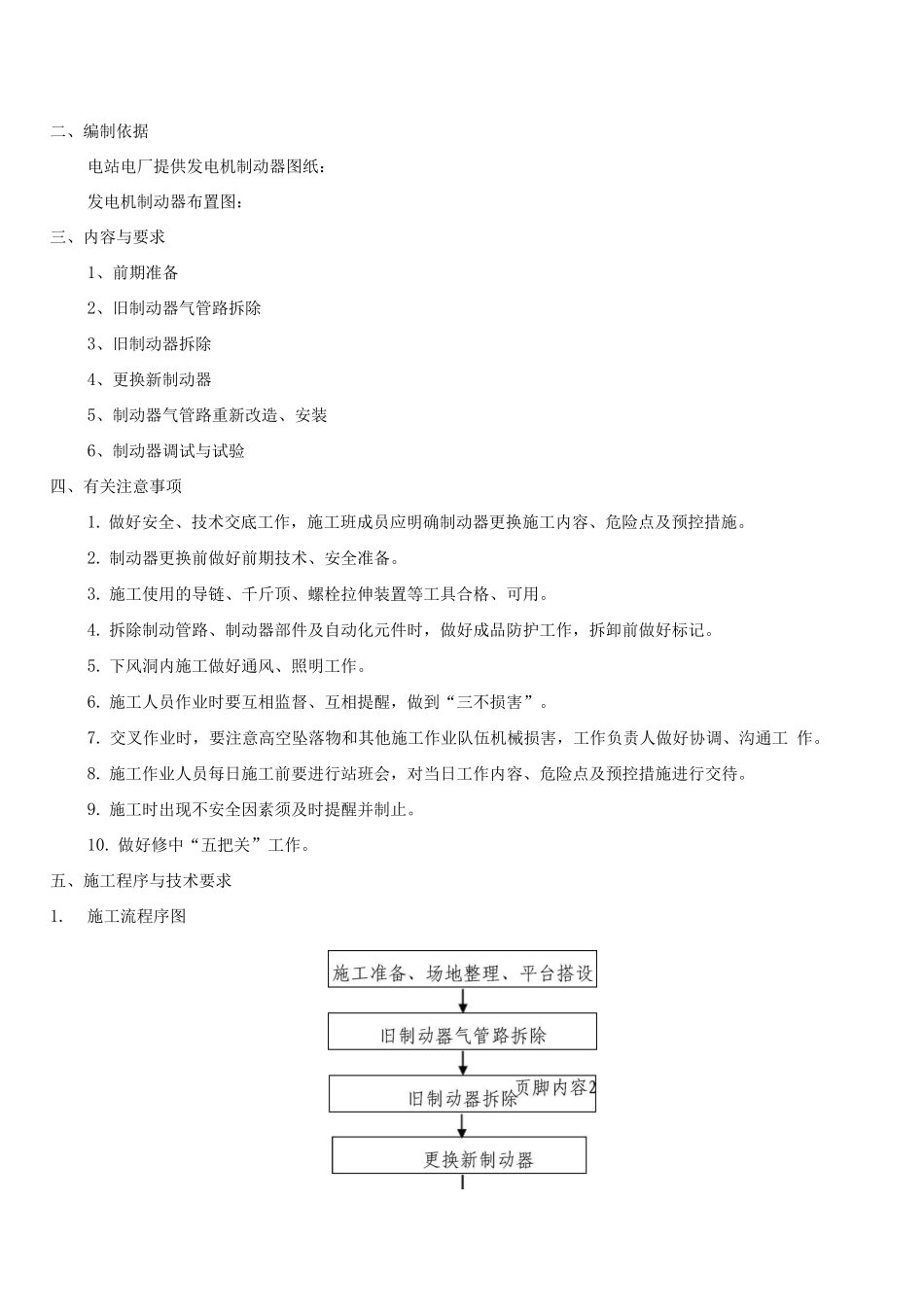

电站电站 3 号机组 A 修制动器更换施工方案批准:审查:审核：编制:国网新源电力检修分公司电站项目部2025 年 10 月 10 日3 号机组制动器更换施工方案一、项目概述3 号机组制动器的制动器与闸板的连接是用螺栓固定，当制动器在长期运行时，制动器托板与活1塞连接的固定螺栓易松动，螺栓顶起闸板，闸板的受力面不均匀，造成闸板破裂，在运行时已经发现 有闸板破裂飞出，在检修时也常常发现螺栓松动的现象，故在本次 A 级检修时对发电机制动器进行更 换。二、编制依据电站电厂提供发电机制动器图纸：发电机制动器布置图：三、内容与要求1、前期准备2、旧制动器气管路拆除3、旧制动器拆除4、更换新制动器5、制动器气管路重新改造、安装6、制动器调试与试验四、有关注意事项1. 做好安全、技术交底工作，施工班成员应明确制动器更换施工内容、危险点及预控措施。2. 制动器更换前做好前期技术、安全准备。3. 施工使用的导链、千斤顶、螺栓拉伸装置等工具合格、可用。4. 拆除制动管路、制动器部件及自动化元件时，做好成品防护工作，拆卸前做好标记。5. 下风洞内施工做好通风、照明工作。6. 施工人员作业时要互相监督、互相提醒，做到“三不损害”。7. 交叉作业时，要注意高空坠落物和其他施工作业队伍机械损害，工作负责人做好协调、沟通工 作。8. 施工作业人员每日施工前要进行站班会，对当日工作内容、危险点及预控措施进行交待。9. 施工时出现不安全因素须及时提醒并制止。10. 做好修中“五把关”工作。五、施工程序与技术要求1.施工流程序图图 1 施工流程序图2.施工步骤和施工内容：（1 ）前期准备1.1 办理工作票开工前，办理好工作票，对工作班组成员进行安全技术交底，做好场地清理及保护工作。1.2 制动器传感器拆除，并做好标记。1.3 检查制动器更换过程中导链葫芦、千斤顶、制动器托运平台、制动器拆装平台性能合格，满 足安装要求。（2）拆除旧制动器气管路，拆卸各相关管路的过程，各管路必须作好标记，管必须要严密地封 闭。（3）旧制动器拆除3.1 用 M55 的敲击板手拆除旧制动器的四个固定螺丝，搭设制动器拆装平台，借助导链葫芦将旧 制动器平移至下机架两支臂中间。3.2 在转子中心体上端布置 2t*3m 的导链葫芦，将旧制动器降至下机架下盖板上。3.3 在下机架下盖板吊装孔洞上方布置吊点，用 3t*6m 的导链葫芦将制动器降落至水车室控制环 上。3.4 用水车室环形桥机将制动器移至水车室靠近 2 号...
